在compact framework的開發環境中，預設的環境對於繪圖部分的資源是比較少的，也沒有"透明色"這東西可以用，所以當需要製作漂漂的畫面時比就比較費力了。
而在最近，微軟的網站上也推出了UI Framework for .Net Compact Framework 3.5，今天初步的來測試看看有了UI Frameowrk之後多了哪些資源可以利用，首先UI Framework的參考網址是下面這邊
http://code.msdn.microsoft.com/uiframework/Release/ProjectReleases.aspx?ReleaseId=2315
接下來進入到下載頁面中可以下載相關的範例程式碼(程式碼是以C#撰寫)，像下面這樣

可以先把相關的範例程式碼下載回來，慢慢消化，這邊筆者會先利用ListViewDemo相關的程式碼；開啟範例程式碼之後，在方案總管這邊會看到像下面的相關專案

筆者這邊只會用到Microsoft.Controls相關的東西，所以要先建置一下這個專案；建置完成之後就會得到MMobile.Controls.dll，像是下圖這樣

這就是要加入參考使用的dll了；原先ListViewDemo的專案就可以先關閉，之後建立一個新的智慧型裝置的專案(記得compact framework要選3.5喔)，並且將剛剛產生的dll加入參考，加入參考之後在方案總管中可以看到新加入的參考，應該會像下面這樣

好，準備工作都完成了，接下來就來測試看看吧；首先要先引入命名空間

引入的命名空間之後在Graphics類別中就多了很多擴充方法可以利用，例如
        ''e.Graphics.DrawAlpha()
        ''繪製圓角矩形
        ''e.Graphics.DrawGradientRoundedRectangle
        ''繪製具透明度的圓角矩形
        ''e.Graphics.DrawGradientRoundedRectangleAlpha
那麼就先來測試看看DrawGradientRoundedRectangle的效果，在Form的Paint事件中加入以下的程式碼
        e.Graphics.DrawGradientRoundedRectangle( _
                New Rectangle(20, 0, 200, 50), _
                Color.LightPink, Color.Red, _
                Color.White, New Size(10, 10))
    End Sub
針對這個方法筆者簡單說明一下(或是可以直接參考Microsoft.Controls的source code)第一個參數是要繪製矩形的大小，第二個參數是漸層色的起始顏色，第三個參數是漸層色的結束顏色，第四個參數是邊框的顏色，第五個參數是圓角部分的大小。執行之後，在模擬器的畫面上就會看到像下面這樣的效果



太讚了，只要呼叫一個簡單的方法就可以畫出一個有漸層顏色的圓角矩形了，如果都要自己來可是要寫不少的code哩；好，畫出來了圓角矩形，那接下來呢？就來幫陪我們爭戰多年、南征北討的夥伴Button來穿個新衣服吧。


那麼就開始來做一個按鈕，第一個要注意的地方，因為我們必須要自行的處理繪製畫面的相關動作，所以不能從button這邊繼承過來，要改由Control類別繼承過來；接下來是程式碼的部分，首先要要入一個新的"元件類別"，程式碼的部分會像下面這樣
Imports Microsoft.Drawing
Imports System.Drawing

Public Class MyButton
    Inherits Windows.Forms.Control
    ''暫存目前按鈕是否被按下
    Private _bolPsuhed As Boolean = False
    ''漸層色開始
    Private _GradientStart As Color
    ''漸層色結束
    Private _GradientEnd As Color
    ''緩衝用的圖形
    Private _bmpOff As Bitmap
    ''預留
    Private _img As Image
    ''繪製文字時用的筆刷
    Private _fontBrush As New SolidBrush(Color.Black)
    ''繪製文字時所使用的相關設定
    Private _fontFormat As New System.Drawing.StringFormat

#Region "property"
    '''

    ''' 取得或設定漸層色的開始色彩
    '''
    '''
    '''
    '''
    Public Property GradientStart() As Color
        Get
            Return _GradientStart
        End Get
        Set(ByVal value As Color)
            _GradientStart = value
        End Set
    End Property

    '''

    ''' 取得或設定漸層色的結束色彩
    '''
    '''
    '''
    '''
    Public Property GradientEnd() As Color
        Get
            Return _GradientEnd
        End Get
        Set(ByVal value As Color)
            _GradientEnd = value
        End Set
    End Property

    '''

    ''' 取得或設定button的圖示(預留)
    '''
    '''
    '''
    '''
    Public Property [Image]() As Image
        Get
            Return _img
        End Get
        Set(ByVal value As Image)
            _img = value
        End Set
    End Property
#End Region

    '''

    ''' 複寫繪製事件
    '''
    '''
    '''
    Protected Overrides Sub OnPaint(ByVal e As System.Windows.Forms.PaintEventArgs)
        ''判斷緩衝用的圖形是否已經經過初始化
        If _bmpOff Is Nothing Then
            _bmpOff = New Bitmap(Me.ClientSize.Width, Me.ClientSize.Height)
        End If
        ''建立Graphic物件
        Dim gOff As Graphics = Graphics.FromImage(_bmpOff)
        ''清除歡衝區原有圖形
        gOff.Clear(Me.BackColor)

        ''繪製背景
        ''判斷目前狀態是否被按下
        If _bolPsuhed Then
            ''被按下時的繪製動作
            gOff.DrawGradientRoundedRectangle( _
                New Rectangle(0, 0, Me.Width, Me.Height), _
                Color.LightPink, Color.Pink, _
                Color.White, New Size(10, 10))
        Else
            ''一般情形的繪製動作
            gOff.DrawGradientRoundedRectangle( _
                New Rectangle(0, 0, Me.Width, Me.Height), _
                _GradientStart, _GradientEnd, _
                Color.White, New Size(10, 10))
        End If

        ''繪製文字動作
        ''設定垂直置中
        _fontFormat.Alignment = StringAlignment.Center
        ''設定水平置中
        _fontFormat.LineAlignment = StringAlignment.Center
        ''設定字型顏色
        _fontBrush.Color = Me.ForeColor
        ''繪製文字動作
        gOff.DrawString(Me.Text, Me.Font, _fontBrush, Me.ClientRectangle, _fontFormat)

        ''將圖形實際繪製到button上
        e.Graphics.DrawImageTransparent(_bmpOff, Me.ClientRectangle)
        ''release resources
        gOff.Dispose()
    End Sub

    '''

    ''' 複寫mousedown事件
    '''
    '''
    '''
    Protected Overrides Sub OnMouseDown(ByVal e As System.Windows.Forms.MouseEventArgs)
        ''設定按下的旗標
        _bolPsuhed = True
        ''立刻觸發重繪的事件
        Me.Invalidate()
    End Sub

    '''

    ''' 複寫mouseup事件
    '''
    '''
    '''
    Protected Overrides Sub OnMouseUp(ByVal e As System.Windows.Forms.MouseEventArgs)
        ''設定放開的旗標
        _bolPsuhed = False
        ''立刻觸發重繪的事件
        Me.Invalidate()
    End Sub
End Class

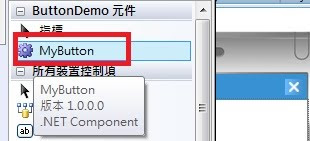

建立好類別之後，先建置一下專案，沒有問題的話會在工具箱裡面看到新增加的類別

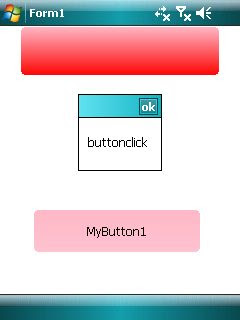

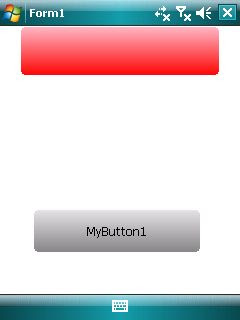

就可以利用拖拉的方式拉到畫面上使用了，執行的結果會像下面這樣，左圖是一般的狀態，點選時會像右圖的狀態，也會觸發click的事件



這樣就有比較漂漂的button可以用了，當然這個button也可以再擴充，例如文字筆者這邊都是畫在置中的位置，可以將位置改變、加上圖示，整個感覺也會很不一樣的。

最後，有擴充button類別或是更好的方式別忘了告訴筆者喔，感謝。
