本篇延續「於Windows環境下安裝ELK及其介接SQL Server測試」做後續的資料視覺處理
本篇用到的Kibana功能：
- Discover
- Visualize
- Dashboard
- Management

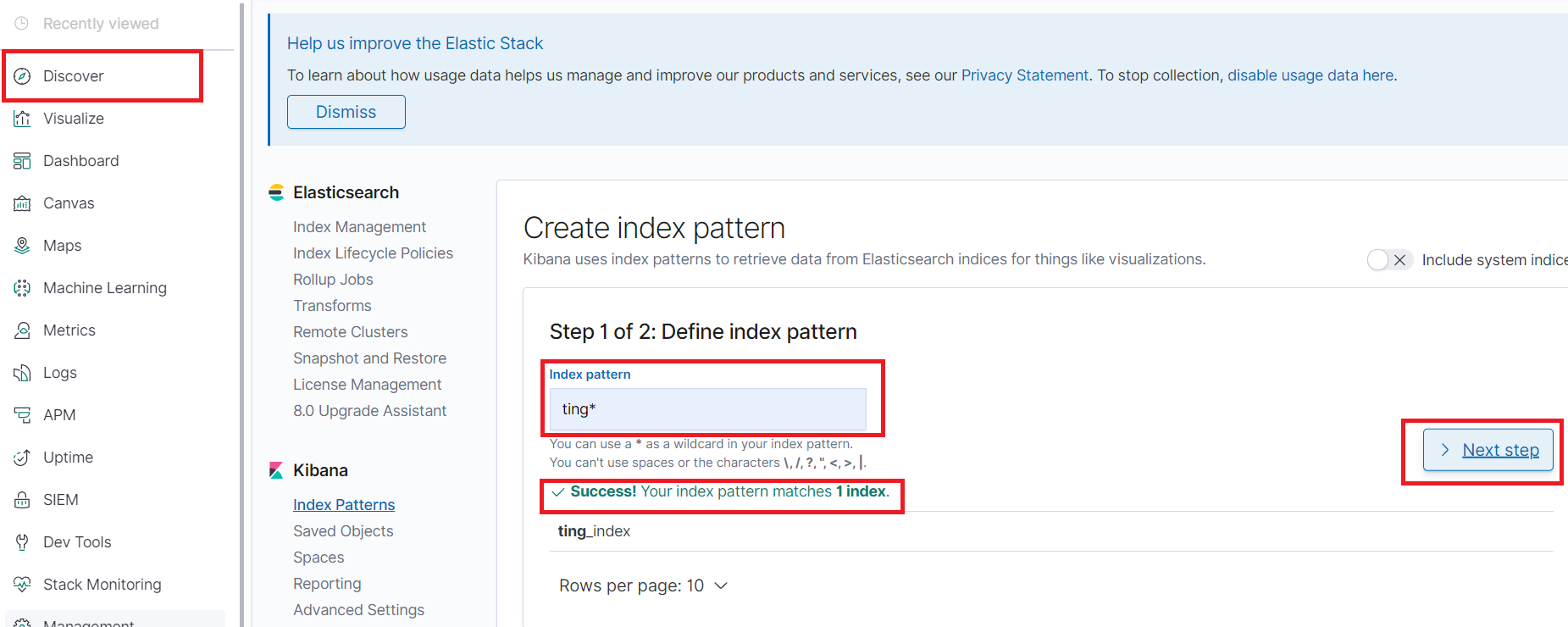

新增index pattern：選擇「Discover」，為index pattern進行命名，若為有效地命名，會以綠色字體將訊息顯示於下方，完成後，即可按下Next step，如下圖。

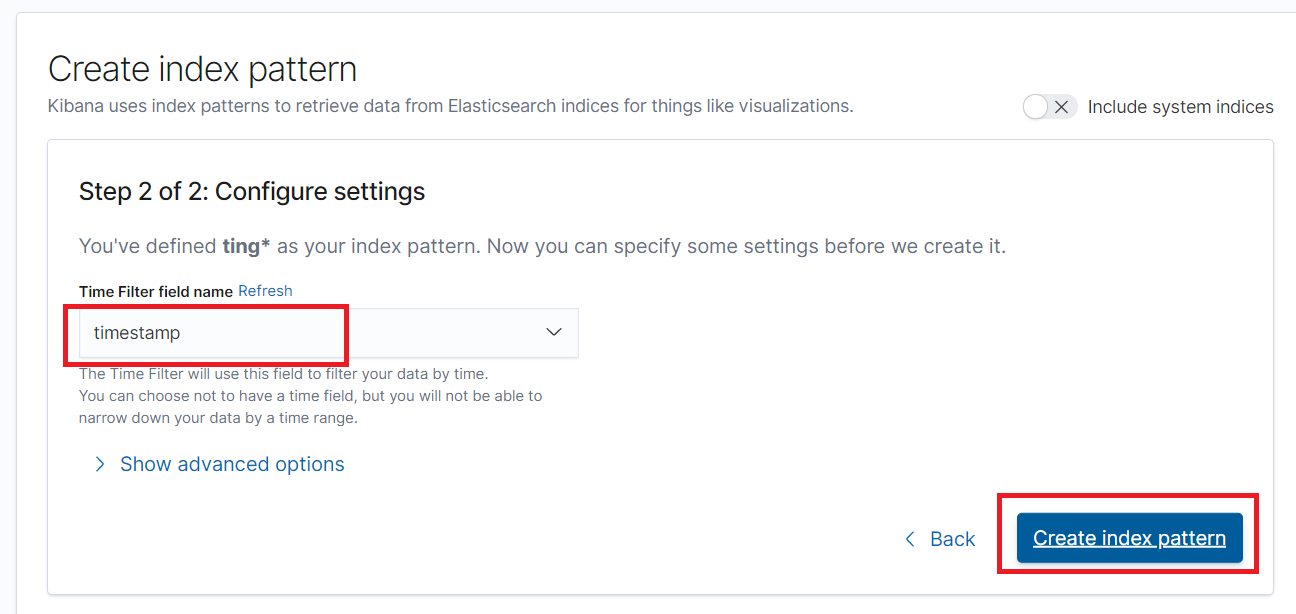

第二步要選擇時間搜尋欄位，在此選擇一開始MSSQL設定的timestamp欄位，完成後按下「Create index pattern」

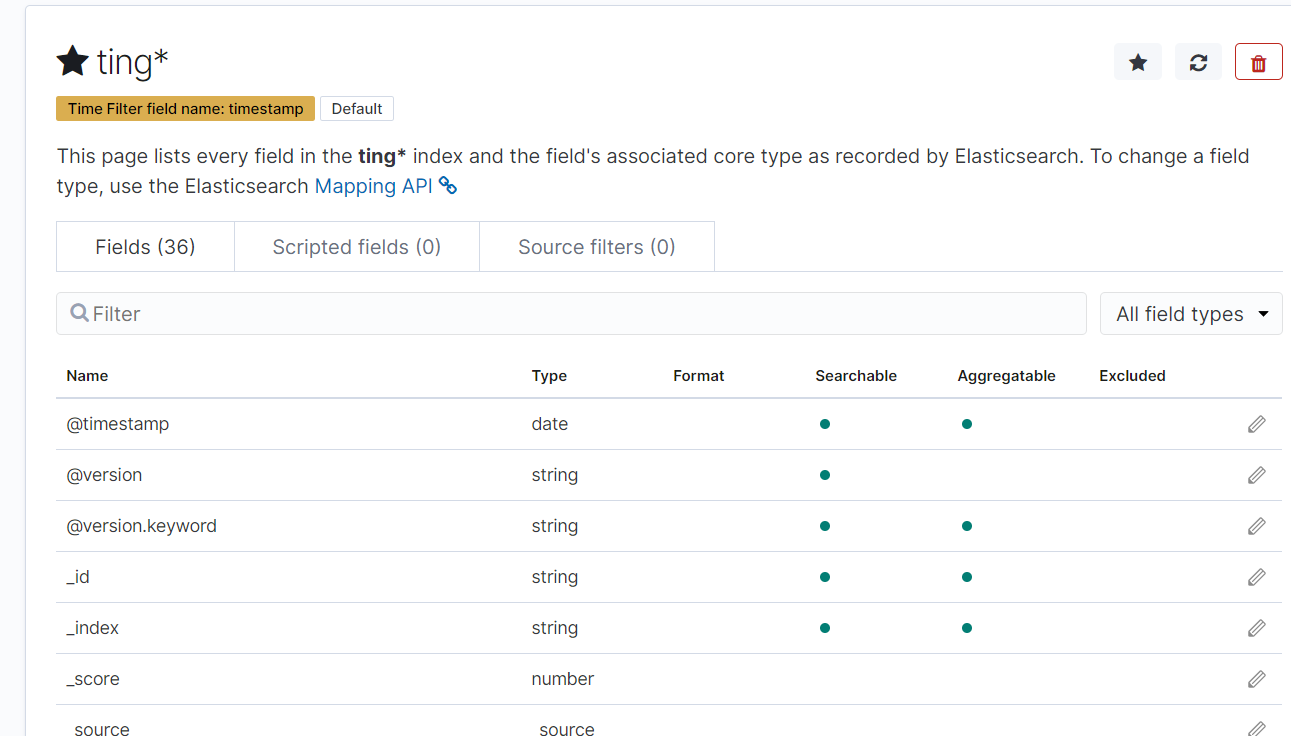

index pattern完成後的結果：

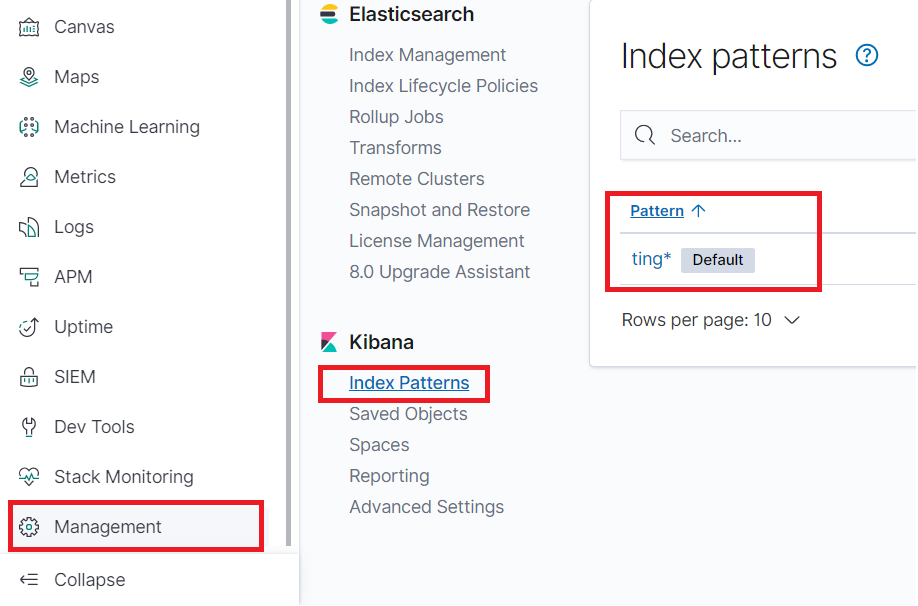

補充：可以從「Management」找到先前的index patterns的設定，回到上圖頁面。

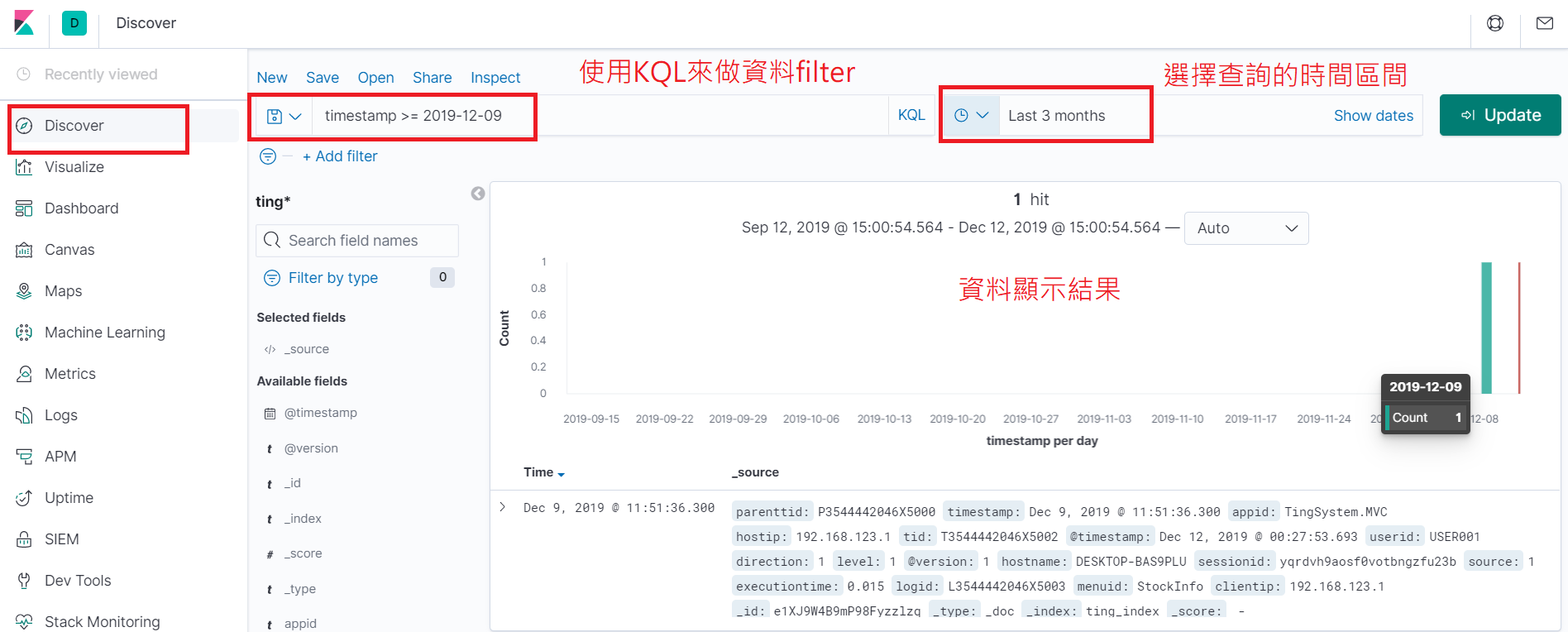

回到「Discover」功能：可以針對特定的Filter Field，編寫KQL及選擇時間區間來顯示圖表結果，如下圖。

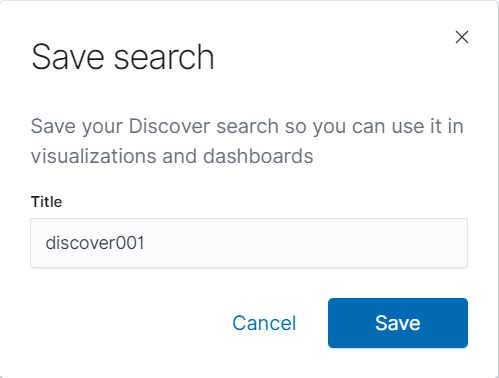

把此次儲存搜尋條件儲存起來，按下畫面中的「Save」，輸入完內容進行儲存，如下圖。

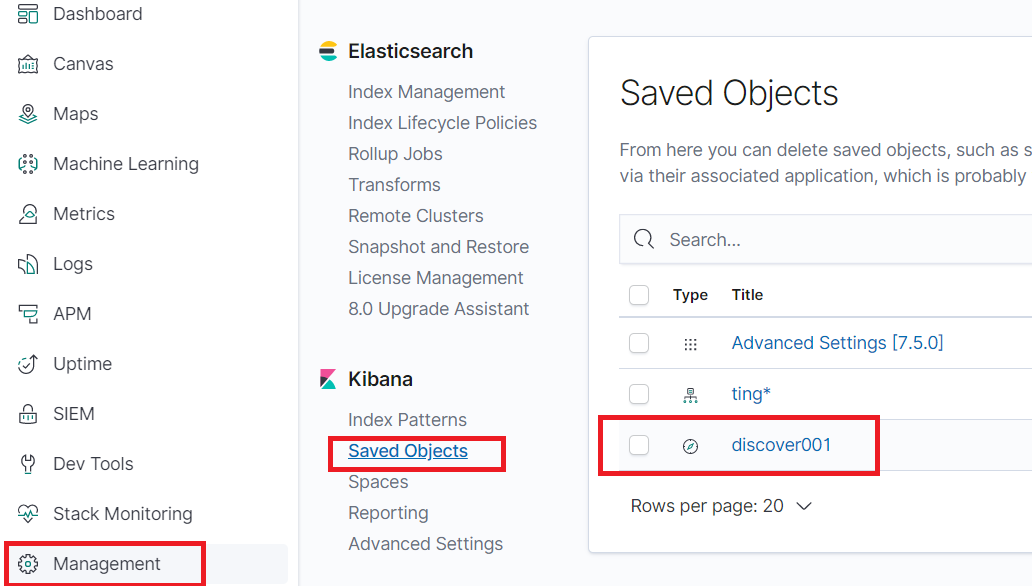

儲存完後，可在「Management」→「Saved Objects」，進行該搜尋物件的管理，如下圖。

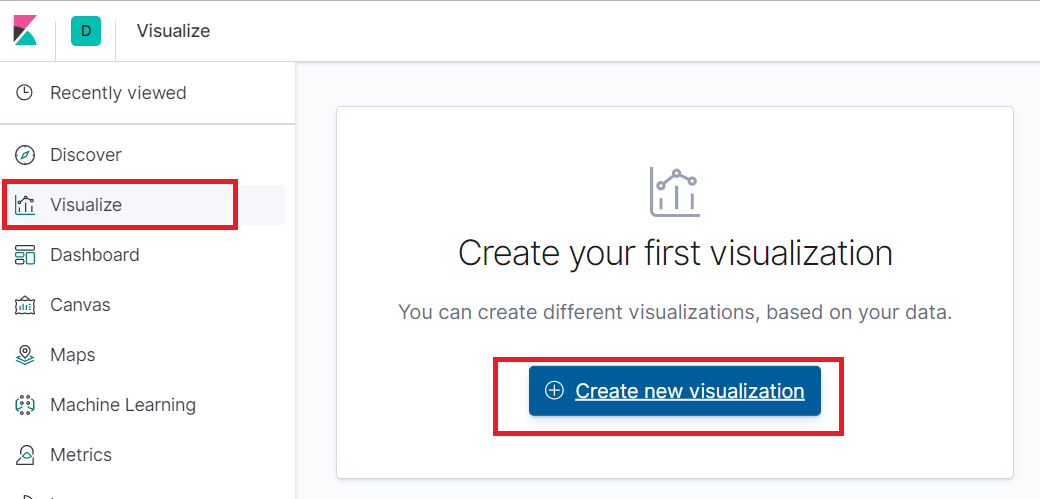

切到「Visualize」頁面，進行圖表的新增。首次新增的畫面如下。點擊「Create new visualization」即可

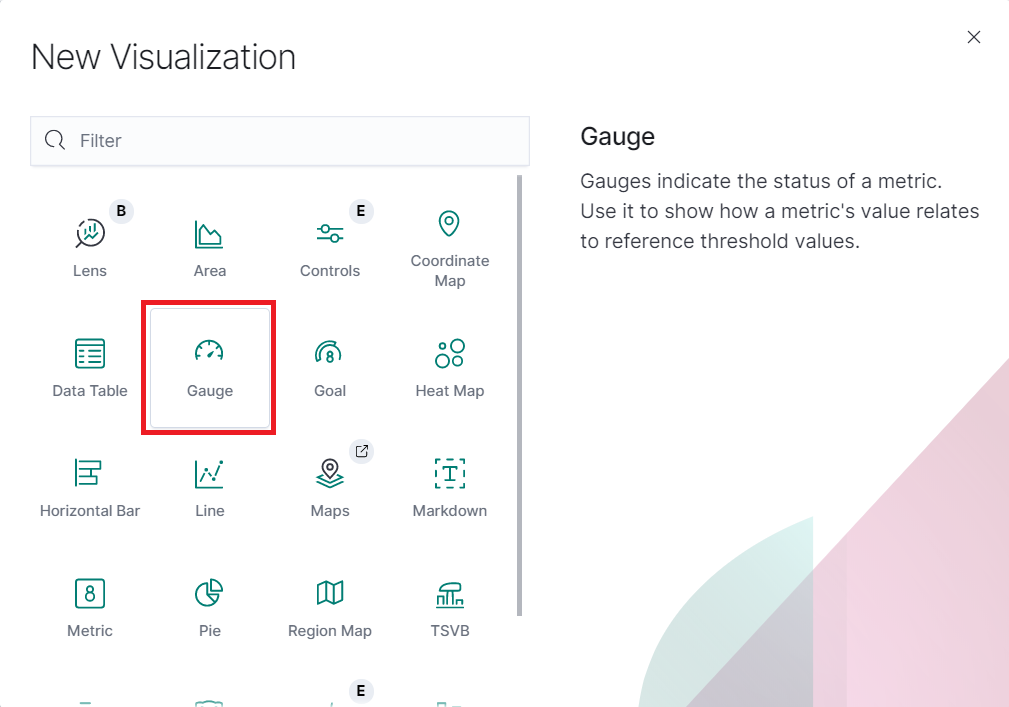

以本範例來說，較適合的視覺化圖表物件為數字儀表板，用來顯示當前搜尋條件的資料筆數，如下圖，選擇「Gauge」。

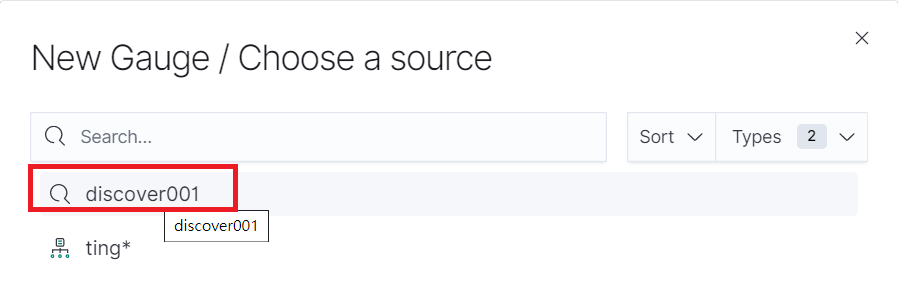

接著，選擇要產生圖表的查詢項目，如下圖。

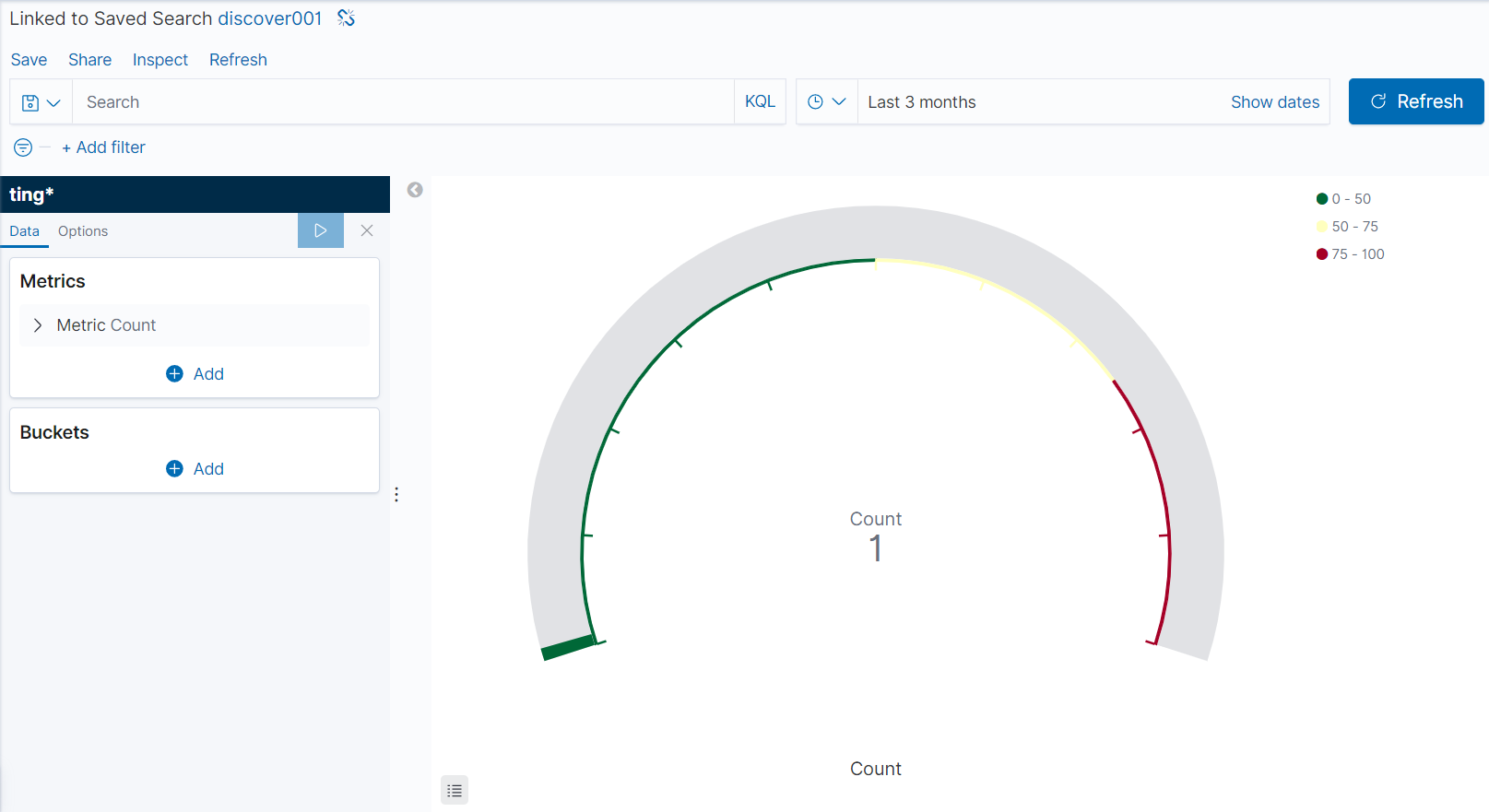

承上，選擇完自動生成結果，顯示結果：(目前MSSQL中僅有一筆log資料)

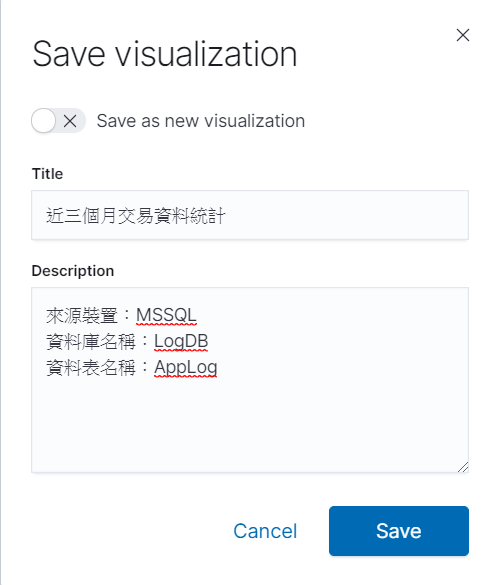

將此次視覺畫圖表進行儲存，按下畫面中的「Save」，輸入完儲存內容，如下圖。

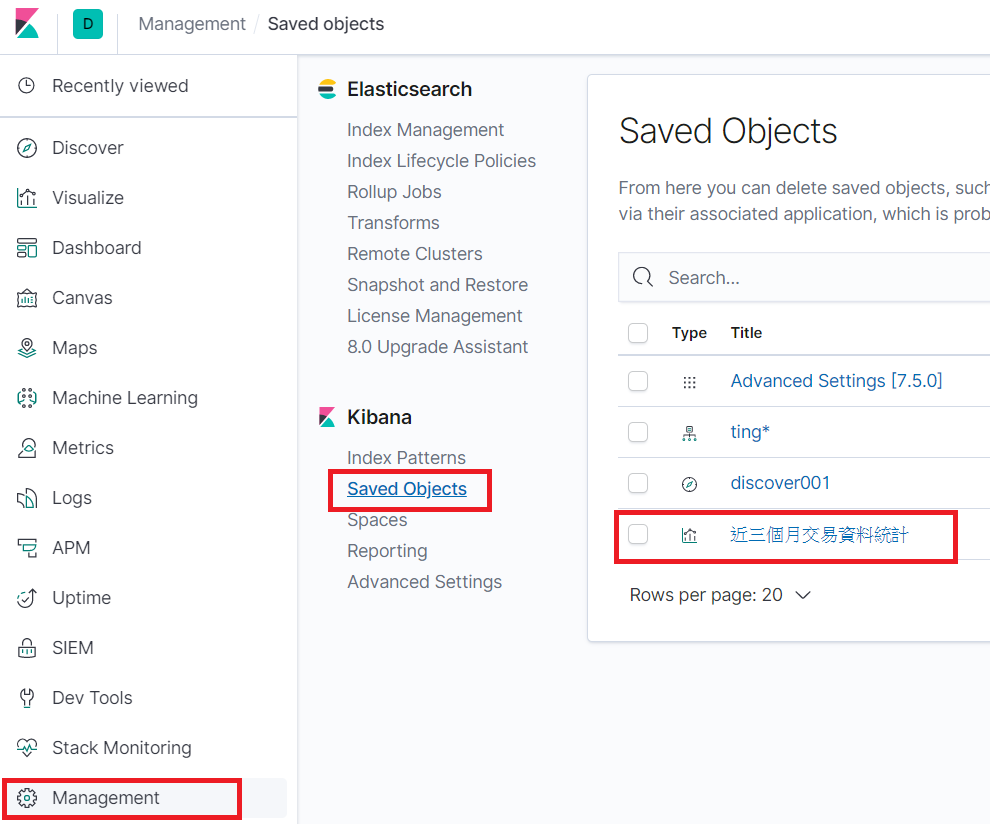

此圖表物件儲存完，一樣可以在「Management」→「Saved Objects」，進行該圖表物件的管理，如下圖。

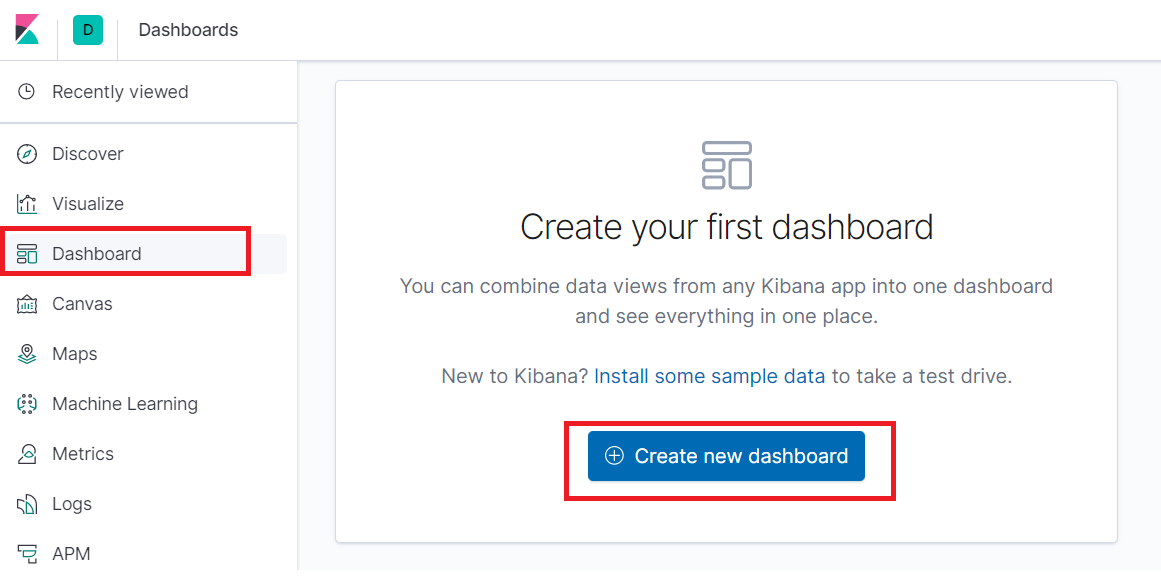

接著要把以上操作的圖表，加入Dashboard中。來到「Dashboard」頁面，操作如下圖。

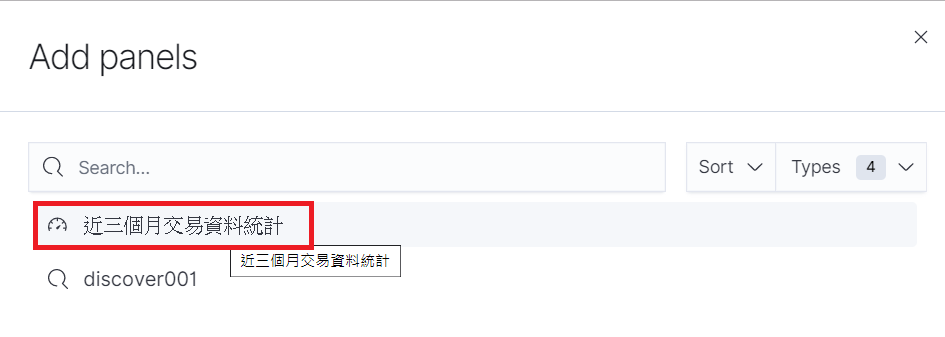

按下「Add」，來新增Dashboard，選擇剛才新增的圖表，如下圖。

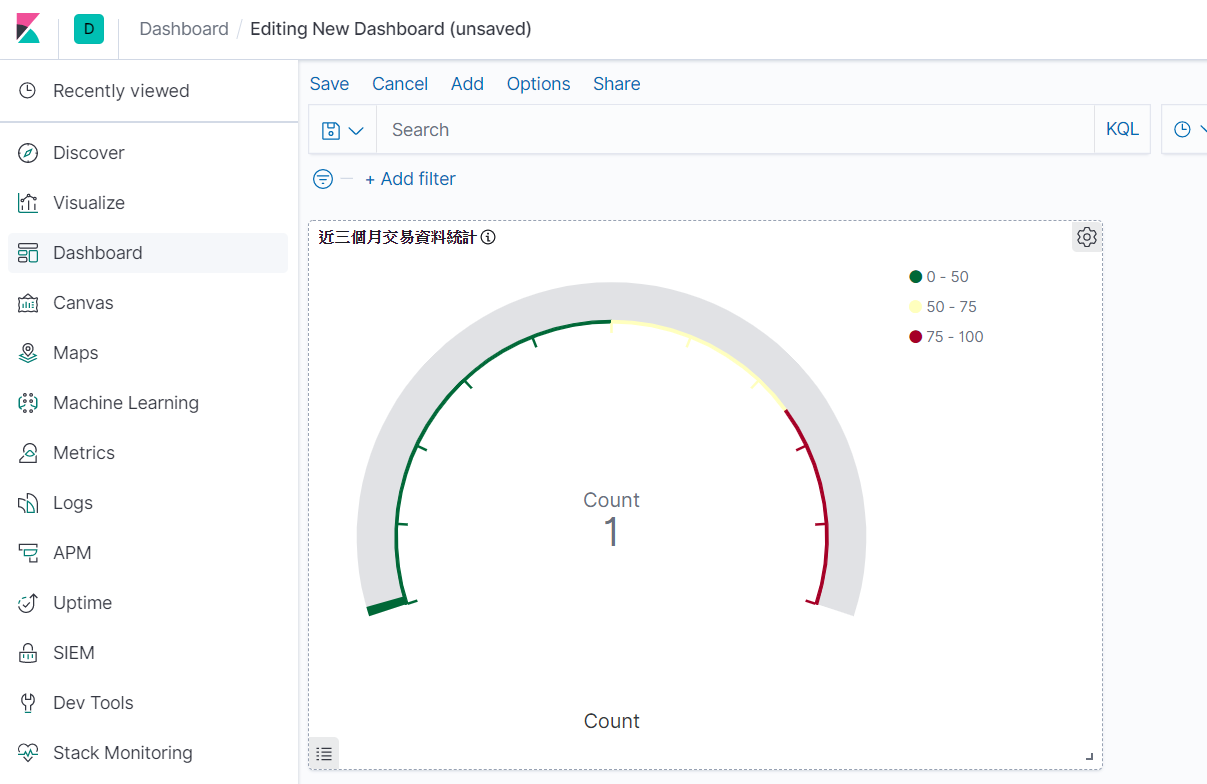

完成結果：會將其圖表視為一個物件，可自行對該物件進行管理設定，如下圖。

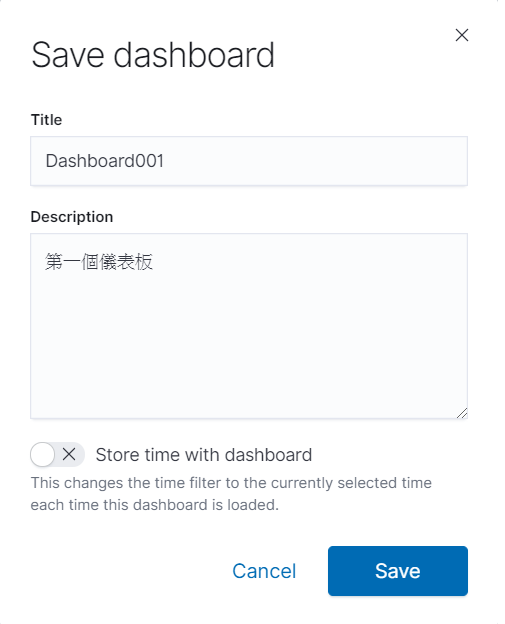

確認調整後，即可為該Dashboard的設定進行儲存，如下圖。
嘗試於AppLog資料表中加入新的資料列，看是否圖表會跟著連動
MSSQL新增語法：(Table Schema內容可回去參考「於Windows環境下安裝ELK及其介接SQL Server測試」)
--再多加入6筆log做測試
INSERT [dbo].[AppLog] ([LogID], [Tid], [ParentTid], [Timestamp], [UserID], [ExecutionTime], [Direction], [SessionID], [MenuID], [Source], [Level], [AppID], [HostIP], [HostName], [ClientIP]) VALUES (N'L3544442046X5004', N'T3544442046X5002', N'P3544442046X5000', CAST(N'2019-12-10 08:30:23.164' AS DateTime), N'USER001', CAST(0.01455660 AS Numeric(16, 8)), N'1', N'yqrdvh9aosf0votbngzfu23b', N'StockInfo', N'1', N'1', N'TingSystem.MVC', N'192.168.123.1', N'DESKTOP-BAS9PLU', N'192.168.123.1')
INSERT [dbo].[AppLog] ([LogID], [Tid], [ParentTid], [Timestamp], [UserID], [ExecutionTime], [Direction], [SessionID], [MenuID], [Source], [Level], [AppID], [HostIP], [HostName], [ClientIP]) VALUES (N'L3544442046X5005', N'T3544442046X5002', N'P3544442046X5000', CAST(N'2019-12-11 11:26:05.781' AS DateTime), N'USER001', CAST(0.06388561 AS Numeric(16, 8)), N'1', N'yqrdvh9aosf0votbngzfu23b', N'TradeInfo', N'1', N'1', N'TingSystem.MVC', N'192.168.123.1', N'DESKTOP-BAS9PLU', N'192.168.123.1')
INSERT [dbo].[AppLog] ([LogID], [Tid], [ParentTid], [Timestamp], [UserID], [ExecutionTime], [Direction], [SessionID], [MenuID], [Source], [Level], [AppID], [HostIP], [HostName], [ClientIP]) VALUES (N'L3544442046X5006', N'T3544442046X5002', N'P3544442046X5000', CAST(N'2019-12-12 15:41:44.447' AS DateTime), N'USER001', CAST(0.95887563 AS Numeric(16, 8)), N'1', N'yqrdvh9aosf0votbngzfu23b', N'StockInfo', N'1', N'1', N'TingSystem.MVC', N'192.168.123.1', N'DESKTOP-BAS9PLU', N'192.168.123.1')
INSERT [dbo].[AppLog] ([LogID], [Tid], [ParentTid], [Timestamp], [UserID], [ExecutionTime], [Direction], [SessionID], [MenuID], [Source], [Level], [AppID], [HostIP], [HostName], [ClientIP]) VALUES (N'L3544442046X5007', N'T3544442046X5002', N'P3544442046X5000', CAST(N'2019-12-10 18:50:45.222' AS DateTime), N'USER001', CAST(0.05148690 AS Numeric(16, 8)), N'1', N'yqrdvh9aosf0votbngzfu23b', N'StockInfo', N'1', N'1', N'TingSystem.MVC', N'192.168.123.1', N'DESKTOP-BAS9PLU', N'192.168.123.1')
INSERT [dbo].[AppLog] ([LogID], [Tid], [ParentTid], [Timestamp], [UserID], [ExecutionTime], [Direction], [SessionID], [MenuID], [Source], [Level], [AppID], [HostIP], [HostName], [ClientIP]) VALUES (N'L3544442046X5008', N'T3544442046X5002', N'P3544442046X5000', CAST(N'2019-12-11 16:31:13.563' AS DateTime), N'USER001', CAST(0.08748589 AS Numeric(16, 8)), N'1', N'yqrdvh9aosf0votbngzfu23b', N'TradeInfo', N'1', N'1', N'TingSystem.MVC', N'192.168.123.1', N'DESKTOP-BAS9PLU', N'192.168.123.1')
INSERT [dbo].[AppLog] ([LogID], [Tid], [ParentTid], [Timestamp], [UserID], [ExecutionTime], [Direction], [SessionID], [MenuID], [Source], [Level], [AppID], [HostIP], [HostName], [ClientIP]) VALUES (N'L3544442046X5009', N'T3544442046X5002', N'P3544442046X5000', CAST(N'2019-12-12 19:41:20.871' AS DateTime), N'USER001', CAST(0.06378417 AS Numeric(16, 8)), N'1', N'yqrdvh9aosf0votbngzfu23b', N'StockInfo', N'1', N'1', N'TingSystem.MVC', N'192.168.123.1', N'DESKTOP-BAS9PLU', N'192.168.123.1')
於Logstash服務器上，再次執行以下命令，更新Elasticsearch DB的內容(SQLlog.conf的內容可回去參考「於Windows環境下安裝ELK及其介接SQL Server測試」)
logstash -f D:\ELK\logstash-7.5.0\config\custom\SQLlog.conf

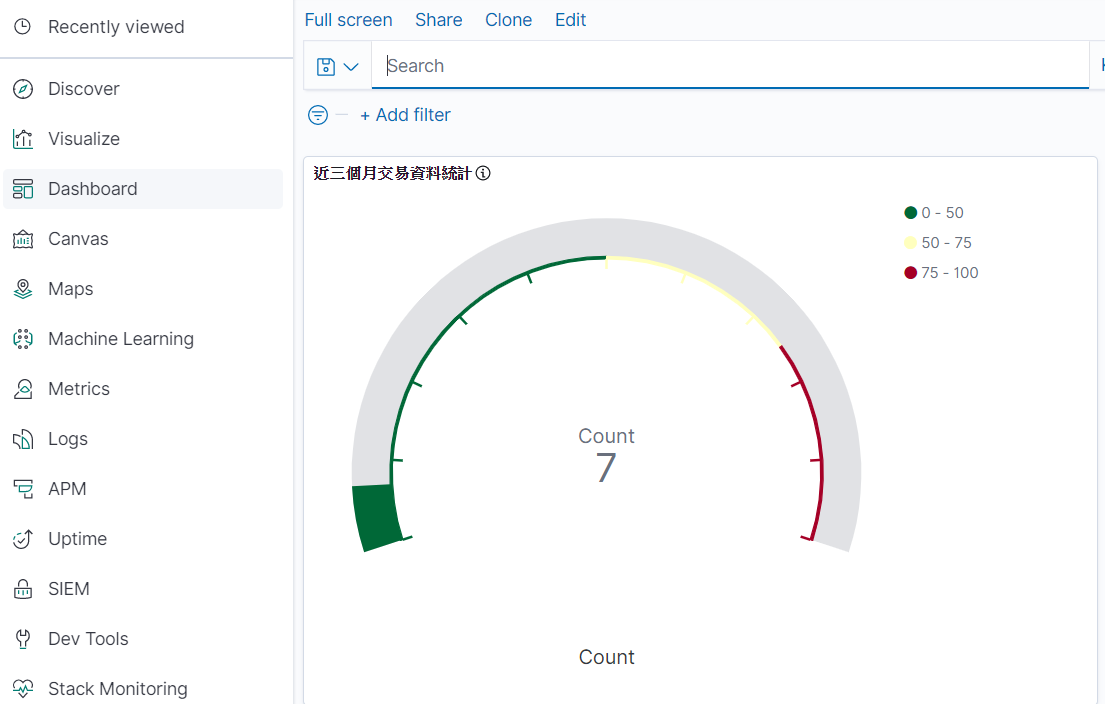

回到Kibana的Dashboard畫面，會及時更新圖表內容，如下圖，即完成。
