用例建模與 C4 模型整合指南：從需求到架構的完整實務手冊

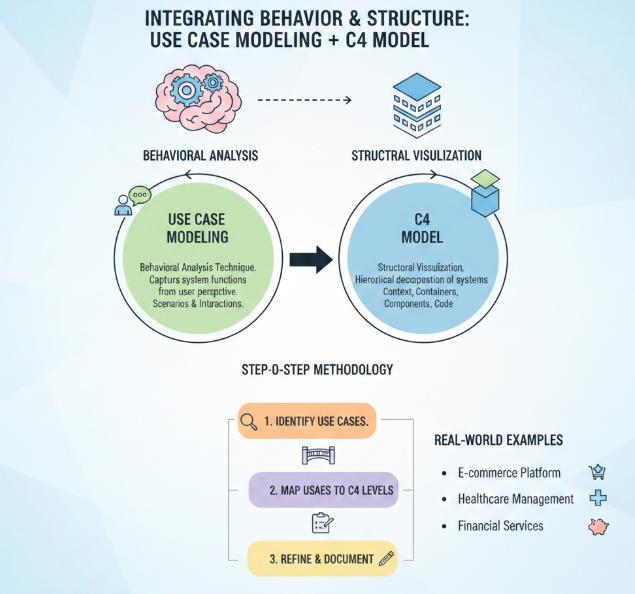

在現代軟體開發中，清晰的需求定義與可理解的架構設計至關重要。本指南探討如何將「用例建模」與「C4 模型」有機整合，從使用者互動行為出發，逐步建構出清晰、可追蹤、可擴展的系統架構。透過將功能需求（用例）與技術結構（C4）串聯，團隊能跨越業務與開發的溝通落差，確保系統不僅「做得到」，更「設計得好」。搭配 Visual Paradigm 的 AI 平台，整個流程可自動化、智慧化，大幅提升設計效率與文件品質，是打造高品質軟體的實務首選。




誰？（Who）

這份指南適用於：

  • 系統分析師、架構工程師、專案經理、開發工程師
  • 產品經理、業務分析師、測試工程師
  • 任何參與軟體設計、開發或文件撰寫的團隊成員，特別是在企業級、微服務架構或敏捷環境中工作的成員。

何時？（When）

在以下時機，應使用「用例建模 + C4 模型」整合方法：

✅ 專案初期：需求收集與高階設計階段，確保業務需求與技術架構對齊。
✅ 複雜系統開發：如電子商務平台、銀行系統、醫療資訊系統等，需明確行為與結構的對應。
✅ 跨功能團隊協作：當業務、開發、測試、架構師需共用同一套視覺化語言時。
✅ 重構或文件化遺留系統：將舊有系統的功能行為與當代架構重新對接。
✅ 敏捷迭代開發：每輪 Sprint 後，更新用例與 C4 圖，保持需求與架構同步。

🚫 不適合使用的情境：

  • 簡單原型或小型腳本專案（如 CLI 工具），過度建模反而增加負擔。

為什麼？（Why）

為何要整合「用例建模」與「C4 模型」？因為它解決了傳統軟體開發中常見的「溝通落差」問題：

🔹 用例建模（行為導向）

  • 定義「系統要做什麼」：使用者與系統之間的互動，目標是捕捉功能需求。
  • 以使用者為中心，易於非技術人員理解。

🔹 C4 模型（結構導向）

  • 定義「系統要怎麼建構」：從整體到細節，逐步揭露系統的模組、容器、元件與程式碼。
  • 以技術導向，便於工程團隊實作與維護。

✅ 整合優勢：

  • 跨領域溝通橋樑：業務分析師用用例表達需求，工程師用 C4 圖理解架構，雙方共用同一語言。
  • 早期發現設計缺陷：例如某個用例需要跨多個微服務，但 C4 圖顯示無適當中介機制，可提前優化。
  • 追蹤性（Traceability）：每一個用例都能對應到特定容器、元件，甚至程式碼，便於變更管理與合規性稽核。
  • 提升可擴展性與維護性：明確的行為與結構對應，鼓勵模組化設計，有利單元測試與持續整合。
  • 支援敏捷與 DevOps 流程：可快速迭代，並與 CI/CD 整合。

如何？（How）

以下為整合「用例建模」與「C4 模型」的七步實務流程：

步驟 1：釐清需求 – 建立用例模型

  • 透過訪談、工作坊或使用者旅程地圖，收集核心使用者目標。
  • 定義 Actor（使用者或外部系統）與 Use Case（功能行為）。
  • 範例：
    • Actor：客戶
    • Use Case：轉帳金額
    • 主流程：登入 → 選擇來源帳戶 → 選擇目標帳戶 → 輸入金額 → 確認 → 成功轉帳
    • 異常流程：餘額不足、登入失敗、網路中斷

✅ 建議：使用 UML 用例圖、活動圖、序列圖 與 文字描述（含前置條件、後置條件、流程）完整表達。

步驟 2：對應至 C4 Context（層級 1）

  • 將「Actor」與「Use Case」放入 C4 Context 圖。
  • 系統框：「銀行應用程式」
  • 外部互動：
    • 「客戶」→ 「轉帳金額」（箭頭標註用例名稱）
    • 「外部銀行」→ 「跨行轉帳」（API 介接）

✅ 重點：用例名稱作為互動標籤，讓非技術人員也能理解系統與外界的互動邏輯。

步驟 3：分解為 Containers（層級 2）

  • 將用例責任分配至可部署的「容器」（Containers）：
    • Web 應用：處理使用者介面與前端互動（如：登入、轉帳表單）
    • API Gateway：接收請求、驗證權限、路由至後端服務
    • 資料庫：儲存帳戶資訊、交易記錄
    • 外部系統：支付網關、身分驗證服務

✅ 決策：某個用例（如「轉帳」）若涉及安全驗證與資料一致性，應由「API Gateway」與「資料庫」共同處理。

步驟 4：細部分解為 Components（層級 3）

  • 在容器內進一步拆解 元件（Components）：
    • 在 API Gateway 中：
      • 驗證元件（Authentication Service）
      • 交易元件（Transaction Service）
      • 通知元件（Notification Service）
    • 在 Web 應用 中：
      • 轉帳表單元件（Transfer Form Module）
      • 金額驗證元件（Amount Validation Module）

✅ 用 序列圖 或 元件圖 表示：

  • 「轉帳」用例如何透過 驗證元件 → 交易元件 → 資料庫 實現流程。
  • 可標註「包含」（include）或「延伸」（extend）關係，例如：
    • 「轉帳」→ 「包含」→ 「驗證身分」
    • 「結帳」→ 「延伸」→ 「套用優惠券」

步驟 5：（可選）加入 Code Level（層級 4）

  • 若需深入實作細節，可建立：
    • UML 類別圖：定義 Transfer 類別、Account 類別，與方法（如 transfer(amount)）。
    • 程式碼片段：以 Java / Python / C# 寫出核心邏輯，並註解對應用例步驟。

✅ 建議：此層級僅供開發團隊參考，可由 IDE 自動產生，不需手動維護。

步驟 6：迭代與驗證

  • 召開審查會議，邀請業務、架構、開發、測試團隊參與。
  • 模擬用例流程：「客戶轉帳 5000 元」是否能正確觸發所有元件？
  • 檢查：
    • 是否有單一元件承擔過多責任？
    • 是否有非同步通訊（如使用訊息佇列）？
    • 是否有安全漏洞（如未驗證金額）？

✅ 工具技巧：使用 C4 標註（如 #UC-001）在圖中標示用例 ID，便於追蹤。

步驟 7：文件化為程式碼（Diagrams as Code）

  • 使用 PlantUML、Structurizr、Mermaid 等工具，將 C4 圖與用例定義寫成可版本控管的程式碼。
  • 範例（PlantUML）：
@startuml
' C4 Context
Person Customer, "External Bank"
System "Banking App", "Web App"
Customer --> "Transfer Funds" : Use Case
"Banking App" --> "External Bank" : API Call
@enduml

✅ 優勢：

  • 可自動產生圖形，避免手動繪圖錯誤。
  • 可與 Git 整合，追蹤變更歷史。
  • 可與 CI/CD 系統整合，自動更新文件。

關鍵概念總整理

概念說明
抽象層級C4 提供四層由外而內：Context → Containers → Components → Code，對應用例的「行為」到「結構」的轉譯。
關係語意用例中使用「包含」（include）與「延伸」（extend）；C4 圖中以箭頭表示依賴（同步/非同步），可標註對應用例。
系統邊界定義在 C4 Context 圖中明確劃分系統範圍，避免用例誤植於外部系統。
行為覆疊（Behavioral Overlay）在 C4 圖上以註解或顏色標示「此元件對應於用例 UC-001」，強化追蹤性。
工具與符號標準化使用 C4 的「方塊」與「箭頭」，整合 UML 的「角色」與「用例」，保持一致性。

實務範例

範例 1：在線銀行系統（簡單整合）

  • 用例：客戶「轉帳金額」
  • C4 Context：
    • 系統：「銀行應用」
    • 互動：「客戶」→「轉帳金額」
    • 外部：「外部銀行」→「跨行轉帳」
  • Containers：
    • Web App（UI）
    • API Gateway（路由、驗證）
    • Database（帳戶資料）
  • Components：
    • API Gateway 中的「交易服務」處理轉帳邏輯
  • 為何有效：用例驅動架構設計，確保安全性與可擴展性。

範例 2：電子商務平台（進階整合）

  • 用例：
    • 「瀏覽商品」（包含「搜尋」）
    • 「結帳」（延伸「套用優惠券」）
  • C4 Context：
    • 系統：「E-Commerce Platform」
    • 互動：「使用者」→「瀏覽商品」、「支付網關」→「處理付款」
  • Containers：
    • 移動應用（Mobile App）
    • 後端伺服器（Backend Server）
    • NoSQL 資料庫（MongoDB）
    • 訊息佇列（RabbitMQ）
  • Components：
    • 後端：「購物車模組」、「訂單處理模組」
    • 使用訊息佇列處理高併發「結帳」請求
  • Code Level：
    • Order 類別包含 applyCoupon()、calculateTotal() 方法
  • 優勢：
    • 用例揭示高負載場景 → C4 圖顯示需使用佇列 → 提升系統穩定性。

Visual Paradigm AI 平台：加速整合的關鍵工具

✅ 為何選擇 Visual Paradigm？
這是一款雲端、AI 驅動、全功能的軟體設計平台，專為「用例 + C4」整合優化。

核心功能與優勢

功能說明
AI 用例建模工作室輸入自然語言：「客戶在銀行應用中轉帳 1000 元」→ 自動產出：用例描述、前置條件、主流程、異常流程、用例圖、序列圖、測試案例。
C4 圖自動生成輸入：「電子商務平台，含網頁應用、API、資料庫」→ AI 自動產生四層 C4 圖（Context、Container、Component、Deployment）。
AI 聊天對話式優化問：「將『結帳』用例對應到 C4 容器」→ AI 自動標示「後端伺服器」與「支付網關」，並更新圖形。
整合 AI 應用- 用例圖優化
  • 序列圖生成
  • 開發計畫生成（含模組分工、時間軸） |
    | 協作與匯出 | 支援多人即時編輯、版本控管、匯出為 PDF / PNG / PlantUML / Structurizr JSON。支援離線桌面版。 |

使用流程（Visual Paradigm）

  1. 輸入需求：「使用者可搜尋商品並加入購物車」
  2. AI 自動產出：
    • 用例圖（含「搜尋」、「加入購物車」）
    • 序列圖（使用者 → 搜尋 API → 顯示結果）
    • C4 Context 圖（使用者 → 應用）
  3. 對應至容器：AI 建議「搜尋」由「搜尋服務」處理，「加入購物車」由「購物車服務」處理。
  4. 產生元件圖：顯示「搜尋元件」與「商品目錄元件」的互動。
  5. 匯出與分享：可直接嵌入文件、簡報或 CI/CD 文件中。

結論：整合的價值在於「可追蹤的智慧」

✅ 用例建模 說明「系統要做的事」，
✅ C4 模型 說明「系統要怎麼建」，
✅ 整合後，讓「行為」與「結構」在視覺化中對齊，
✅ AI 平台 讓這一切快速、準確、可重複執行。

總結：五大優勢一覽表

優勢具體好處
溝通效率提升用戶與工程師用同一套語言對話
早期發現問題用例流程與 C4 架構不匹配可立即察覺
追蹤性強用例 → 容器 → 元件 → 代碼，全程可追蹤
支援敏捷與自動化每 Sprint 更新，可自動產生圖表
降低維護成本圖表即程式碼，便於版本控管與文件化

📌 實務建議：

  • 從簡單專案開始實踐，如「使用者登入」或「商品搜尋」。
  • 建立標準命名規範（如 UC-001、Container-01）。
  • 使用 Visual Paradigm 或類似 AI 工具，大幅減少手動繪圖時間。
  • 定期審查：每 2–3 個 Sprint 進行一次「用例與 C4 對齊檢視」。

✅ 讓你的系統，不只是「能運作」，更是「設計良好」、「可理解」、「可維護」。

🌐 用例定義行為，C4 定義結構，AI 串接兩者，讓軟體設計更智慧、更永續。
