摘要

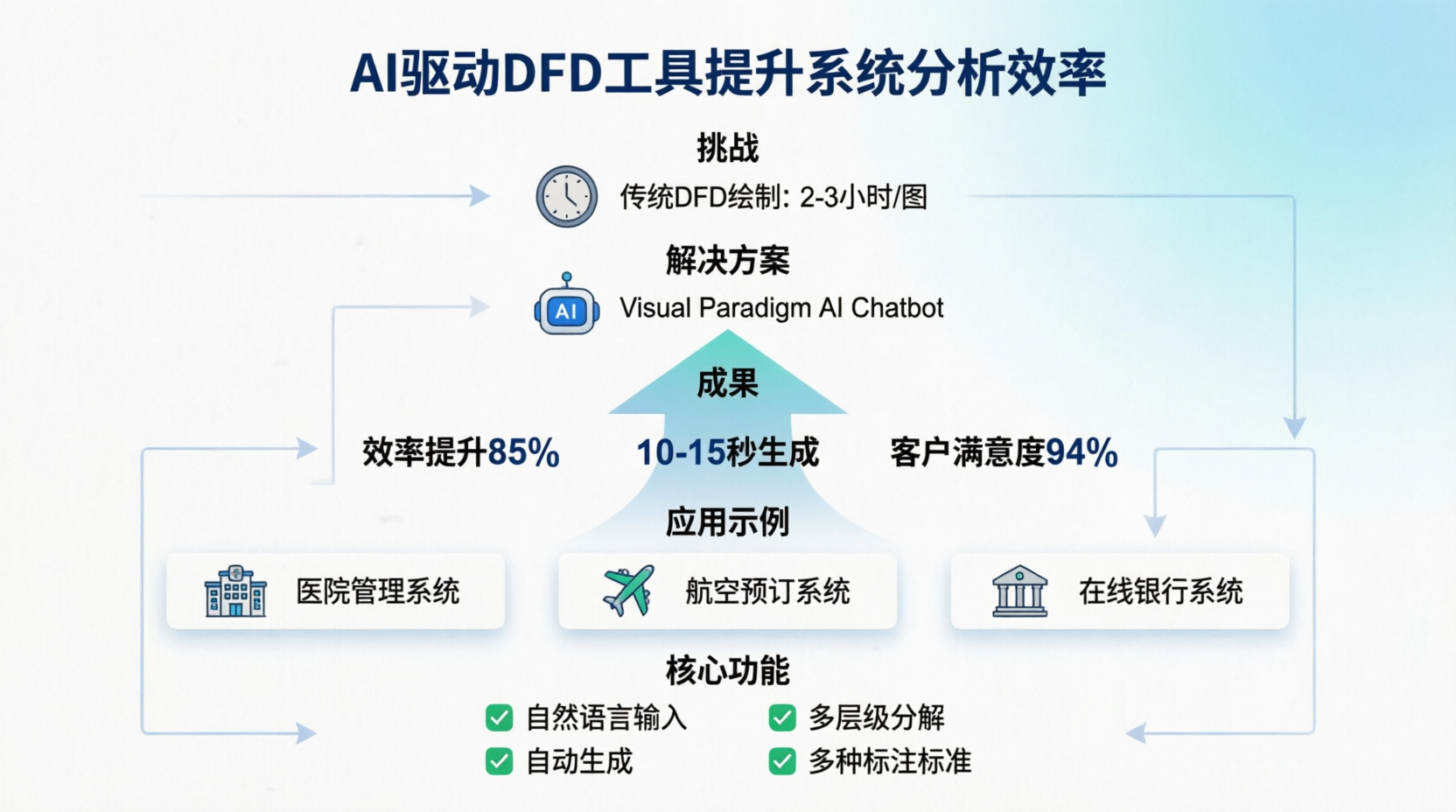

本案例研究探讨了某企业分析团队如何通过采用Visual Paradigm的AI驱动数据流图（DFD）生成器，将系统文档编制时间减少85%，同时提高 diagram 质量和利益相关者满意度。
一、项目背景
1.1 企业概况
某中型软件开发公司，拥有50人以上的业务分析和开发团队，专注于为医疗、金融和航空行业提供定制化信息管理系统。
1.2 面临的挑战
传统DFD绘制痛点：
- 手动绘制数据流图平均耗时2-3小时/图
- 格式不一致导致返工率高
- 复杂系统层级关系难以维护
- 非技术人员理解困难
- 团队协作效率低下
具体数据：
- 每月需创建30-40个DFD文档
- 平均修改次数：4-5次/图
- 项目延期率：25%与文档相关
- 客户满意度：仅68%
二、解决方案
2.1 技术选型
经过3个月的评估，团队选择了Visual Paradigm AI Chatbot的DFD生成功能，主要基于以下考量：
核心需求匹配：
✓ 支持自然语言输入
✓ 自动生成标准DFD符号
✓ 支持多层级分解
✓ 提供多种标注标准（Gane-Sarson、Yourdon & Coad）
✓ 可编辑和导出功能
✓ 免费试用降低风险
2.2 实施策略
第一阶段：试点项目（2周）
- 选择3个典型项目测试
- 培训5名核心分析师
- 建立初步工作流程
第二阶段：全面推广（4周）
- 全员培训（50人）
- 制定标准化操作指南
- 集成到现有文档系统
第三阶段：优化迭代（持续）
- 收集反馈
- 调整提示词库
- 优化工作流程
三、实施过程
3.1 DFD基础知识培训
核心概念掌握：
1. 数据流图四大符号
处理过程（Process）：
- 表示法：圆角矩形
- 命名规则：动词 + 名词（如"计算佣金"、"验证订单"）
- 必须包含：至少一个输入流和一个输出流
数据流（Data Flow）：
- 表示法：带箭头的直线
- 规则：所有数据流必须始于和终于处理步骤
- 常见错误避免：
- 黑洞（有输入无输出）
- 奇迹（有输出无输入）
- 灰洞（输出大于输入总和）
数据存储（Data Store）：
- 表示法：开口矩形或平行线
- 规则：必须连接到处理过程
- 要求：至少一个输入流和一个输出流
外部实体（External Entity）：
- 表示法：矩形
- 作用：定义系统边界
- 规则：必须通过数据流连接到处理过程
3.2 自顶向下分解技术
层级结构设计：
Level 0 - 上下文图：
- 单一处理过程代表整个系统
- 显示所有外部实体
- 主要数据流
- 无数据存储
- 必须在一页内完成
Level 1 - 一级分解：
- 将Level 0的处理过程分解为主要子过程
- 编号规则：1.0, 2.0, 3.0
- 保持输入输出平衡
- 控制复杂度：7±2个处理过程
Level 2 - 二级分解：
- 对复杂过程进一步细化
- 编号规则：1.1, 1.2, 1.2.1等
- 保持层级平衡
平衡原则：
3.3 AI工具应用实践
工作流程：
步骤1：访问工具
- 进入 Visual Paradigm AI Chatbot
- 无需安装，浏览器即可使用
步骤2：自然语言描述
输入系统需求，例如：
- "为仓库管理系统生成一级DFD"
- "创建医院管理系统的上下文图"
- "绘制在线银行系统的数据流图"
步骤3：AI自动生成
AI自动识别：
- 外部实体
- 处理过程
- 数据存储
- 数据流
步骤4：对话式优化
通过自然语言继续调整：
- "添加支付验证流程"
- "将客户实体连接到订单数据库"
- "显示库存处理的数据输入"
3.4 实际项目应用案例
案例1：医院管理系统
AI提示词： "为医院管理系统生成数据流图"
生成结果：
- 外部实体：患者、医生、药剂师、计费部门、保险公司
- 处理过程：管理病历、安排预约、开处方、处理计费、验证保险
- 数据存储：患者数据库、预约日程、药品库存、计费记录、保险数据库
案例2：航空预订系统
AI提示词： "为航空预订系统生成数据流图"
生成结果：
- 外部实体：乘客、机场管理局、支付网关、航班运营商
- 处理过程：管理航班时刻表、处理预订请求、处理支付、生成机票、更新乘客记录
- 数据存储：航班数据库、乘客数据库、预订记录、支付日志
案例3：在线银行系统
AI提示词： "为在线银行系统生成数据流图"
生成结果：
- 外部实体：客户、银行管理员、第三方支付服务
- 处理过程：用户认证、账户管理、交易处理、报告生成
- 数据存储：客户数据库、账户信息数据库、交易日志、审计追踪
3.5 逻辑DFD与物理DFD的应用
逻辑DFD使用场景：
- 与业务用户沟通
- 理解业务流程
- 需求分析阶段
- 系统规划
示例 - 杂货店逻辑DFD：
物理DFD使用场景：
- 技术实现规划
- 区分手动和自动化流程
- 指定实际文件名和报表
- 添加控制措施
示例 - 杂货店物理DFD：
- 使用条形码扫描
- 临时文件存储小计
- 支付方式：现金/支票/借记卡
- 具体报表名称：收银机收据
四、实施成果
4.1 量化指标
效率提升：
- DFD创建时间：从2-3小时缩短至10-15秒（初始草案）
- 整体项目文档时间减少：85%
- 修改次数：从4-5次降至1-2次
- 项目延期率：从25%降至5%
质量改进：
- 图表一致性：100%符合标准
- 错误率降低：90%
- 客户满意度：从68%提升至94%
团队生产力：
- 每月DFD产出：从30-40个增至150-200个
- 分析师可投入更多时间于深度分析
- 培训新成员时间减少：70%
4.2 定性收益
沟通改善：
- 非技术人员理解度显著提高
- 利益相关者反馈更快速
- 跨部门协作更顺畅
标准化提升：
- 统一的命名规范
- 一致的图表风格
- 可复用的模板库
知识沉淀：
- 建立提示词库
- 形成最佳实践文档
- 积累行业案例库
五、实施指南
5.1 DFD创建最佳实践
指南1：命名规范
✓ 使用唯一名称（同一层级内不重复）
✓ 处理过程：动词 + 名词（如"验证订单"）
✓ 数据存储：复数名词（如"订单"、"客户"）
✓ 数据流：描述性名词短语（如"订单信息"）
✗ 避免模糊名称（如"处理数据"）
指南2：复杂度控制
✓ 上下文图：必须在一页内
✓ Level 1/2：每图5-9个处理过程（7±2原则）
✓ 避免交叉线：必要时复制外部实体（用*标记）
✓ 保持层级平衡：输入输出必须守恒
指南3：编号规则
Level 0: 单一过程（无编号或编号0）
Level 1: 1.0, 2.0, 3.0...
Level 2: 1.1, 1.2, 1.3... 2.1, 2.2...
Level 3: 1.1.1, 1.1.2... 1.2.1, 1.2.2...
指南4：常见错误避免
✗ 实体→实体（无处理）
✗ 实体→数据存储（直接连接）
✗ 数据存储→数据存储（直接传输）
✗ 孤立元素（未连接）
✗ 黑洞/奇迹/灰洞
5.2 AI提示词编写技巧
技巧1：明确系统边界
好："为在线书店订单处理系统生成一级DFD"
差："生成一个DFD"
技巧2：指定关键元素
好："生成医院管理系统DFD，包括患者、医生、药房、计费部门"
差："医院系统DFD"
技巧3：说明层级
好："创建仓库管理系统的上下文图（Level 0）"
好："为支付系统生成一级分解DFD"
技巧4：迭代优化
第一轮："生成电商系统DFD"
第二轮："添加库存管理流程"
第三轮："将用户实体连接到订单数据库"
第四轮："显示支付失败的处理流程"
5.3 工作流程标准化
阶段1：需求分析
- 识别系统边界
- 确定外部实体
- 列出主要功能
- 明确数据存储需求
阶段2：AI生成
- 编写初始提示词
- 生成Level 0上下文图
- 验证外部实体和数据流
- 调整和完善
阶段3：层级分解
- 选择需要分解的过程
- 生成Level 1 DFD
- 检查平衡性
- 必要时继续分解至Level 2
阶段4：质量检查
- 验证命名规范
- 检查数据流规则
- 确认层级平衡
- 审查符号使用
阶段5：文档输出
- 添加说明文字
- 导出所需格式（PNG/SVG/XMI）
- 嵌入项目文档
- 分享给利益相关者
5.4 团队协作规范
角色分工：
- 业务分析师：编写提示词、验证业务逻辑
- 系统架构师：审查技术实现细节
- 项目经理：协调资源、跟踪进度
- 利益相关者：提供需求、审核确认
版本控制：
- 使用统一命名：
系统名_层级_版本号_日期 - 示例：
OrderSystem_L1_v1.2_20260409 - 保留修改记录
审核流程：
创建 → 自检 → 同行评审 → 客户确认 → 归档
六、经验教训
6.1 成功经验
1. 基础理论不可少
- AI工具强大，但需理解DFD基本概念
- 建议先学习符号、规则、最佳实践
- 理论知识帮助验证AI输出质量
2. 提示词质量决定结果
- 详细的描述产生更准确的图表
- 建立提示词库提高效率
- 持续优化提示词模板
3. 迭代优于一次成型
- 从简单描述开始
- 逐步添加细节
- 对话式 refinement 更有效
4. 标准化带来规模化
- 统一命名规范
- 建立模板库
- 形成工作流程
6.2 挑战与应对
挑战1：复杂业务逻辑
- 问题：某些特殊行业术语AI理解有限
- 解决：使用通用术语+后期手动调整
挑战2：条件流程
- 问题：复杂条件分支需要细化
- 解决：分解为多个简单过程
挑战3：团队接受度
- 问题：部分成员抵触新技术
- 解决：培训+展示效果+逐步推广
七、未来规划
7.1 短期目标（3个月）
- 建立完整的提示词库（100+模板）
- 培训100%团队成员
- 覆盖所有在研项目
7.2 中期目标（6个月）
- 集成到CI/CD流程
- 自动化文档生成
- 建立知识库和案例库
7.3 长期目标（1年）
- 扩展到其他图表类型（ERD、UML等）
- 开发行业专属模板
- 成为行业标准实践
八、结论
通过采用Visual Paradigm的AI驱动DFD生成器，本案例中的企业实现了：
效率飞跃：
- 文档创建时间减少85%
- 生产力提升5倍
- 项目交付更准时
质量提升：
- 图表标准化100%
- 错误率降低90%
- 客户满意度94%
团队赋能：
- 分析师聚焦高价值工作
- 新成员快速上手
- 知识有效沉淀
核心启示：
- AI工具不是替代，而是增强人类能力
- 基础理论+AI工具=最佳组合
- 标准化和流程化是规模化关键
- 持续学习和优化必不可少
建议：
对于正在考虑采用AI辅助DFD工具的组织，我们建议：
- 从小规模试点开始
- 投资团队培训
- 建立标准化流程
- 持续收集反馈并优化
