本指南將為您釐清困惑。我們將深入探討每種圖表的獨特優勢，透過實用的電子商務案例示範它們如何互補，並提供實作建議，幫助您針對特定挑戰選擇合適的工具。閱讀完畢後，您將掌握一套清晰的框架，善用結構化建模來建構更穩健、更易維護、更具擴展性的系統。

---

核心概念

什麼是類別圖（Class Diagram）？

類別圖是一種統一建模語言（UML）圖表，用於呈現物件導向系統的靜態結構。它主要描繪：

• 類別（Classes）：定義屬性（資料）與方法（行為）的藍圖
• 關係（Relationships）：類別之間的關聯、聚合、組合、繼承與依賴關係
• 可見性修飾詞：public、private、protected 等成員存取權限

類別圖通常在設計階段建立，用於奠定系統的架構基礎。它提供高層次、抽象的視圖，指導程式實作，而不聚焦於執行時期的具體實例。

什麼是物件圖（Object Diagram）？

物件圖呈現系統在特定時間點的快照，顯示類別的實際實例（物件）及其之間的關係。其主要特徵包括：

• 具體實例：具有明確屬性值的物件（例如：customer1: Customer）
• 執行時期關係：反映實際互動的物件連結
• 時間範圍：捕捉系統在特定執行時刻的狀態

物件圖對於除錯、測試與驗證設計假設極具價值，能視覺化呈現物件在執行過程中的協作方式。

什麼是實體關係圖（ERD）？

實體關係圖（Entity-Relationship Diagram, ERD） 用於建模資料庫的邏輯結構，重點在於：

• 實體（Entities）：代表現實世界概念的資料表（例如：Customer、Order）
• 屬性（Attributes）：定義實體特性的欄位
• 關係（Relationships）：實體之間的基數約束（一對多、多對多等）

ERD 主要用於資料庫設計階段，以確保資料完整性、正規化與高效的查詢結構。

---

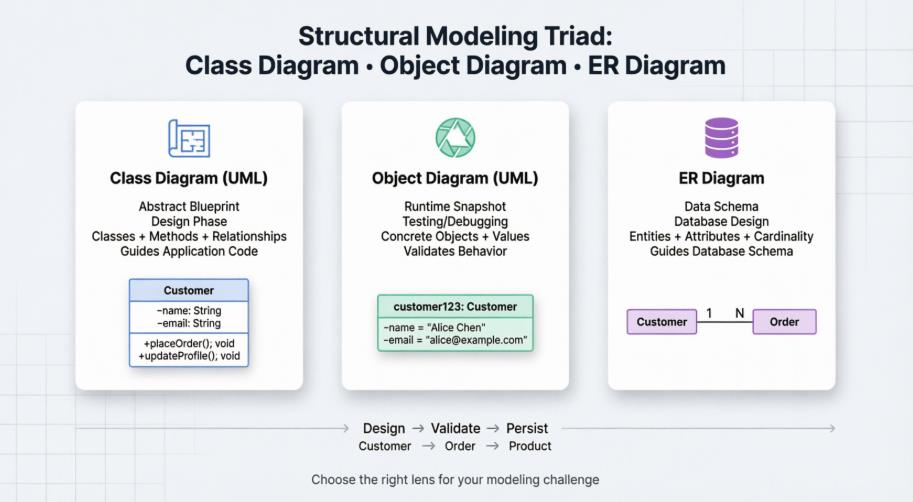

三種圖表的比較分析

類別圖 vs. 物件圖：核心差異

比較面向	類別圖	物件圖
範圍	整個系統的結構	特定時間點的具體實例
抽象層級	抽象藍圖	具體執行快照
組成元素	類別、介面、關係	物件、連結、屬性值
主要用途	系統設計與架構規劃	除錯、測試、情境驗證
建立時機	開發早期階段	實作或測試階段

關鍵洞察：類別圖定義「可能存在的結構」；物件圖展示「當下實際存在的狀態」。

類別圖 vs. 實體關係圖：核心差異

比較面向	類別圖	實體關係圖
目的	建模物件導向系統的結構	建模資料庫的邏輯結構
應用領域	應用程式邏輯與行為	資料儲存與關係
關係類型	關聯、繼承、多型	基數約束（1:1、1:N、M:N）、外鍵
屬性與方法	同時包含屬性與方法	僅聚焦於屬性（資料欄位）
實作目標	程式碼中的類別與物件	資料庫資料表與結構

關鍵洞察：類別圖指導應用程式程式碼的開發；實體關係圖指導資料庫結構的設計。

---

實務案例：電子商務平台

為說明這三種圖表的互補角色，我們以設計一個包含客戶（Customer）、訂單（Order）與商品（Product）實體的電子商務平台為例。

建立類別圖

類別圖定義物件導向的系統結構：

• Customer 類別：屬性（name、email）、方法（placeOrder()、viewHistory()）
• Order 類別：屬性（orderDate、totalPrice）、方法（calculateTotal()、addItem()）
• Product 類別：屬性（price、description）、方法（updateStock()）
• 關係：Customer「下單」Orders（1:N）；Order「包含」Products（M:N，透過關聯表）

建立物件圖

物件圖針對特定情境實例化設計內容：

• customer123: Customer，name="Alex Johnson"，email="alex@example.com"
• order456: Order，orderDate="2024-01-15"，totalPrice=299.99
• prod789: Product，name="Wireless Headphones"，price=149.99
• 連結展示 customer123 → order456 → [prod789, prod790]

建立實體關係圖

實體關係圖建模持久化資料層：

• 實體：Customer、Order、Product、Order_Product（關聯表）
• 屬性：主鍵（customer_id）、外鍵（order_id）、資料欄位（email、price）
• 關係：Customer(1)──(N)Order；Order(M)──(N)Product，透過 Order_Product 關聯

從 ERD 產生資料庫結構

將實體關係圖轉換為關聯式資料庫結構：

Customer
– customer_id (PK)
– name
– email
– password

Order
– order_id (PK)
– customer_id (FK)
– order_date
– total_price

Order_Product
– order_id (FK, PK)
– product_id (FK, PK)
– quantity

Product
– product_id (PK)
– name
– price
– description

此結構確保參考完整性，並支援訂單歷史、商品目錄與客戶管理等高效查詢需求。

---

選擇合適圖表的關鍵指南

何時使用類別圖

✅ 設計物件導向的應用程式架構
✅ 定義介面、繼承階層與多型行為
✅ 向開發團隊溝通系統結構
✅ 重構或擴充現有程式碼庫

何時使用物件圖

✅ 除錯複雜的物件互動情境
✅ 以具體範例驗證設計模式（如 Factory、Strategy）
✅ 記錄測試情境或使用案例執行流程
✅ 向利害關係人教學或說明執行時期行為

何時使用實體關係圖

✅ 設計關聯式資料庫結構
✅ 正規化資料結構以減少冗餘
✅ 規劃資料遷移或整合專案
✅ 與資料庫管理員及資料工程師協作

適用於所有圖表的最佳實踐

🔹 由抽象到具體：先以類別圖規劃架構，再以物件圖驗證行為。
🔹 保持一致性：確保圖表中的類別名稱與 ERD 中的實體名稱在適用時相互對應。
🔹 清晰標註關係：使用標準 UML/ER 符號，避免歧義。
🔹 迭代並收集回饋：及早與開發者、DBA 與業務分析師分享圖表。
🔹 善用工具：使用建模工具（如 Visual Paradigm、Lucidchart）產生程式碼或結構骨架。

---

結論

掌握結構化建模的關鍵，不在於背誦符號規範，而在於為當前問題選擇合適的視角。類別圖、物件圖與實體關係圖各自提供對系統結構的獨特觀點，當它們被有意識地結合使用時，才能真正發揮最大價值。

當您以類別圖起步，您為應用程式的行為建立了架構契約；當您以物件圖驗證，您將抽象設計錨定於執行現實；當您以實體關係圖建模，您確保資料層既能滿足當前需求，也能支援未來成長。三者結合，形成一套連貫的建模策略，彌合設計意圖與實作現實之間的鴻溝。

最成功的工程團隊不會將這些圖表視為事後補上的文件。他們將其整合至工作流程中：在衝刺規劃時勾勒類別結構、在程式碼審查時以物件圖驗證複雜情境、在資料遷移前以 ERD 精修資料庫結構。這種主動式做法能及早發現設計缺陷、促進跨團隊對齊，最終交付更穩健的軟體產品。

向前邁進時，請記住：目標不是追求完美的圖表，而是促進更清晰的思考。從小處著手，選擇與當前挑戰相關的一種圖表類型，應用本指南中的建議，並根據回饋持續迭代。隨著時間累積，您將培養出直覺，判斷哪種結構化模型能為您解鎖所需的洞察。這，才是現代軟體開發中真正的競爭優勢。

---
