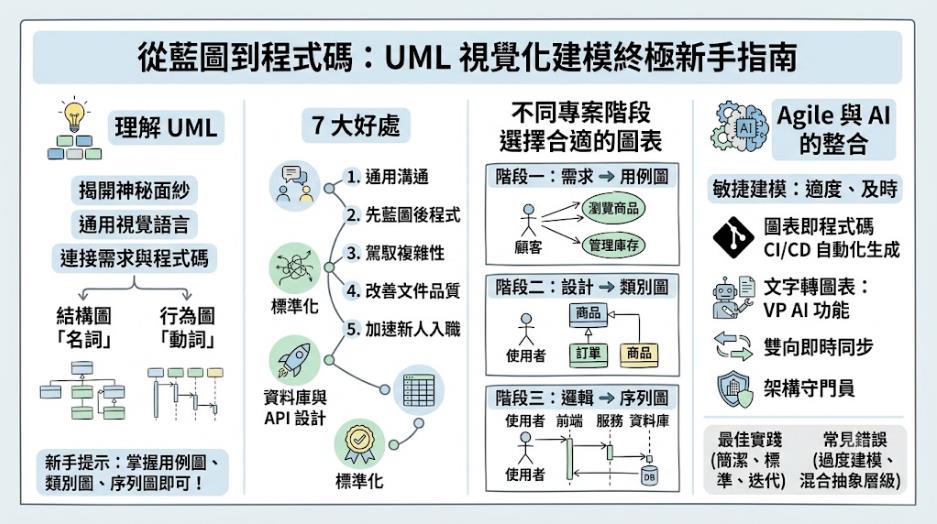

前言：為什麼在「程式碼優先」的世界裡，視覺化建模依然重要？

本綜合教程將為您揭開 UML 的神秘面紗，引導您從第一張基礎圖表，一路進階到將視覺化建模整合至現代敏捷（Agile）工作流程中。無論您是初級開發者、產品經理還是電腦科學學生，本指南都將賦予您設計更優秀軟體的能力。

---

1. 揭開 UML 的神秘面紗：從基礎到進階

UML 的核心不是程式語言，而是一種視覺化建模語言。由物件管理組織（OMG）標準化，它提供了一種系統設計的可視化標準方法。

為了讓新手容易理解，UML 圖表主要分為兩大類：

結構圖（Structural Diagrams）——「名詞」

這些圖表展示系統的靜態、物理或概念部分，代表軟體中的「事物」。

• 類別圖（Class Diagram）： 物件導向設計的骨幹。展示類別、屬性和關係。
• 元件圖（Component Diagram）： 展示大型軟體元件如何相互連接。
• 部署圖（Deployment Diagram）： 將軟體映射到實體硬體（伺服器、資料庫）。

行為圖（Behavioral Diagrams）——「動詞」

這些圖表展示系統的動態行為、物件如何互動，以及狀態隨時間的變化。

• 用例圖（Use Case Diagram）： 從使用者角度展示系統的功能。
• 序列圖（Sequence Diagram）： 展示物件在特定時間序列中的互動。
• 活動圖（Activity Diagram）： 類似流程圖，展示控制流或資料流。
• 狀態機圖（State Machine Diagram）： 展示物件可能處於的不同狀態。

新手提示：您不需要記住所有 14 種 UML 圖表。只要掌握三種——用例圖、類別圖和序列圖——就能應付 90% 的日常軟體架構建模。

---

2. 採用 UML 建模的 7 大好處

為什麼要花时间畫圖，而不是直接寫程式碼？以下是七個令人信服的理由：

1. 通用溝通： UML 與語言無關。Java 開發者、Python 資料科學家和不懂技術的產品經理都能看懂同一張用例圖，並理解完全相同的概念。
2. 先藍圖後程式： 就像建築師不會沒有藍圖就動工，開發者也不應在沒有設計的情況下寫程式。UML 幫助您在寫下第一行昂貴的程式碼之前，找出邏輯缺陷。
3. 駕馭複雜性： 對於大型企業系統，閱讀數千行程式碼是不可能的。UML 將複雜性抽象為易於消化的視覺區塊。
4. 改善文件品質： 程式碼註解容易過時，而 UML 圖表提供了高階的架構文件，能夠在重構中倖存。
5. 加速新人入職： 當新開發者加入團隊時，一張精心繪製的類別圖或元件圖可以將他們的適應期從數週縮短至數天。
6. 資料庫與 API 設計： UML 非常適合在實作前視覺化資料庫結構（透過類別圖）和 API 資料結構。
7. 標準化： 因為它是行業標準，面試官和客戶能立即理解您的技術文件。

---

3. 為不同專案階段選擇合適的圖表

專案的不同階段需要不同層級的細節。以下是如何選擇合適的圖表，並附上 PlantUML 程式碼範例。

階段一：探索與需求 ➔ 用例圖 (Use Case Diagram)

使用時機： 專案最一開始，用於定義範圍並理解使用者互動。



@startuml
left to right direction
skinparam packageStyle rectangle

actor "顧客" as customer
actor "支付網關" as gateway

rectangle "電商系統" {
  usecase "瀏覽商品" as UC1
  usecase "下訂單" as UC2
  usecase "處理付款" as UC3
  usecase "管理庫存" as UC4

  customer --> UC1
  customer --> UC2
  UC2 ..> UC3 : <<包含>>
  gateway --> UC3

  actor "管理員" as admin
  admin --> UC4
}
@enduml

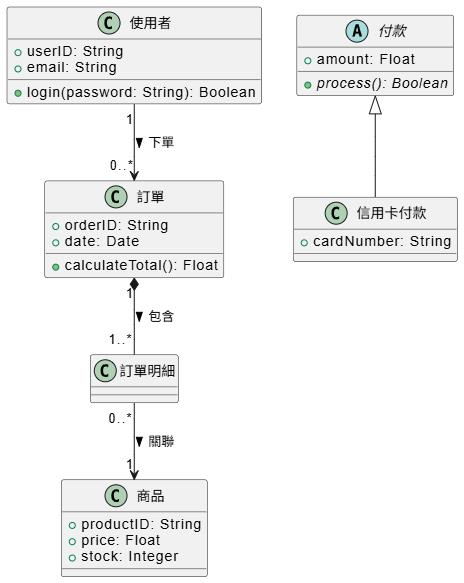

階段二：架構與設計 ➔ 類別圖 (Class Diagram)

使用時機： 設計階段，用於映射資料庫結構、物件導向架構和 API 模型。


@startuml
class 使用者 {
  + userID: String
  + email: String
  + login(password: String): Boolean
}

class 訂單 {
  + orderID: String
  + date: Date
  + calculateTotal(): Float
}

class 商品 {
  + productID: String
  + price: Float
  + stock: Integer
}

使用者 "1" --> "0..*" 訂單 : 下單 >
訂單 "1" *-- "1..*" 訂單明細 : 包含 >
訂單明細 "0..*" --> "1" 商品 : 關聯 >

abstract class 付款 {
  + amount: Float
  + {abstract} process(): Boolean
}

class 信用卡付款 extends 付款 {
  + cardNumber: String
}
@enduml

階段三：詳細邏輯與 API 流程 ➔ 序列圖 (Sequence Diagram)

使用時機： 設計複雜的 API 呼叫、微服務互動或棘手的業務邏輯流程時。



@startuml
actor 使用者
participant "前端 UI" as UI
participant "訂單服務" as OS
participant "支付服務" as PS
database "資料庫" as DB

使用者 -> UI : 點擊 "結帳"
UI -> OS : POST /api/orders
activate OS

OS -> DB : 儲存訂單 (待處理)
DB --> OS : 訂單 ID

OS -> PS : POST /api/payments/charge
activate PS
PS --> OS : 付款成功
deactivate PS

OS -> DB : 更新訂單 (已付款)
OS --> UI : 200 OK (訂單已確認)
deactivate OS

UI --> 使用者 : 顯示 "成功" 畫面
@enduml

---

4. 與 Agile 和 DevOps 環境的整合

一個常見的迷思是：UML 是「瀑布流（Waterfall）」工具，會拖慢敏捷團隊的速度。事實上，只要透過敏捷建模（Agile Modeling） 正確應用，現代 UML 在敏捷和 DevOps 中能發揮巨大作用。

• 適度建模，及時建模（Model Just Enough, Just in Time）： 不要一開始就為整個系統建模。在 Sprint 規劃會議期間，快速畫一張類別圖來對齊團隊認知，然後將其歸檔或丟棄。
• 圖表即程式碼（UML as Code）： PlantUML 等工具允許您用純文字撰寫圖表。這意味著您的圖表可以與程式碼一起存放在 Git 中，在 Pull Request 中進行審查，並進行版本控制。
• CI/CD 整合： 您可以在 DevOps 管線中自動化從程式碼庫生成 UML 圖表，確保您的文件永遠不會與實際程式碼脫節。

---

5. 最佳實踐、常見錯誤與推薦工具

最佳實踐

1. 了解您的受眾： 開發者需要詳細的序列圖；利害關係人只需要高階的用例圖。請調整您的細節層級。
2. 保持迭代： 像對待程式碼一樣對待圖表。起草、審查、優化。
3. 使用標準符號： 堅持使用官方 UML 語法（例如：實線表示關聯，虛線表示依賴），以便他人閱讀。

常見錯誤

1. 過度建模： 試圖在類別圖中映射每一個 getter 和 setter。請專注於核心架構，而非碎細節。
2. 將圖表視為最終產品： UML 的目標是建構更好的軟體，而不是製作漂亮的海報。如果畫圖的時間比寫程式碼還長，那就做錯了。
3. 混合抽象層級： 不要將高階業務邏輯和低階資料庫查詢放在同一張序列圖上。

推薦工具：Visual Paradigm 與 AI 功能

雖然 PlantUML 對開發者來說很棒，但視覺化的拖放工具通常更適合協作設計和快速頭腦風暴。

對於新手和企業團隊，強烈推薦 Visual Paradigm。它提供了強大且直覺的介面，支援所有 14 種 UML 圖表。
Visual Paradigm 的 AI 功能（VP AI）為何脫穎而出？

• 文字轉圖表： 您只需輸入提示詞（例如：「建立一個使用者透過 OAuth 登入的序列圖」），AI 就會為您生成 UML 結構。
• 智慧建議： AI 會分析您的圖表並建議缺失的關係或邏輯缺陷。
• 程式碼生成與反向工程： 您可以直接從類別圖生成 Java/C# 程式碼，或匯入現有程式碼以自動生成 UML 圖表。

---

6. 深度解析：AI 與 UML 如何重塑現代敏捷團隊？

在探討現代軟體開發時，有兩個關鍵問題經常被提出：為什麼 AI 不再被認為是「不敏捷」的？以及為什麼 UML + AI 會成為現代敏捷團隊的絕佳組合？

為什麼 AI 不再是「不敏捷（Not Agile）」的？

在過去，AI 和機器學習專案通常被認為是「不敏捷」的。這是因為傳統的 ML 流程需要漫長的資料收集、清洗、模型訓練和評估週期，這與敏捷開發中「快速迭代、小步快跑」的理念背道而馳，更像是一種瀑布流模式。

然而，生成式 AI（GenAI）和大型語言模型（LLM）的崛起徹底改變了這一點。現代 AI 工具現在能夠：

1. 即時生成與原型開發： AI 可以在幾秒鐘內生成程式碼骨架、單元測試甚至完整的 UI 元件，將原本需要數天的迭代週期縮短至數小時。
2. 自動化繁瑣任務： AI 可以自動處理程式碼審查、文件生成和錯誤偵測，讓開發者能專注於高價值的邏輯設計。
3. 動態適應： 現代 AI 輔助工具可以根據開發者的即時反饋進行微調，完美契合敏捷中「擁抱變化」的核心價值。
   因此，AI 不再是拖慢速度的重型機器，而是加速敏捷迭代的催化劑。

為什麼 UML + AI 是現代敏捷團隊的絕佳組合？

敏捷團隊追求速度，而 UML 追求嚴謹。過去，這兩者似乎存在衝突，但 AI 的加入完美地彌合了這個鴻溝：

1. 消除「手繪圖表」的瓶頸： 傳統 UML 建模需要大量手動拖放，這在快速變化的 Sprint 中顯得笨重。透過 AI（如 Visual Paradigm AI），團隊可以透過自然語言提示瞬間生成或修改圖表，讓視覺化建模的速度跟上敏捷開發的節奏。
2. 程式碼與圖表的「雙向即時同步」： 敏捷團隊最怕文件與程式碼脫節。AI 可以實現完美的雙向工程：從程式碼反向生成最新的 UML 圖表，或從 UML 圖表直接生成程式碼骨架。這確保了「單一事實來源（Single Source of Truth）」。
3. 在快速迭代中維持「架構守門員」角色： 敏捷強調速度，但過度追求速度容易導致「架構腐化」。UML 提供了必要的視覺化邊界和架構藍圖，而 AI 則能即時檢查圖表邏輯、發現潛在的耦合問題。UML 確保團隊「做正確的事」，AI 確保團隊「快速地做事」。

---

結論：賦能您的軟體設計之旅

UML 不是關於死板的規則或創造完美的學術藝術品；它的核心在於清晰度。花時間視覺化地建模您的軟體，能迫使您在承諾寫程式碼之前，先徹底思考邏輯、邊緣情況和架構。

當您從新手進階為資深實踐者時，請記住 UML 是您工具庫中的一個工具，而不是一種宗教。使用能為您的專案階段帶來價值的圖表，利用 Visual Paradigm 等現代 AI 驅動工具來加速您的工作流程，並將您的模型無縫整合到敏捷管線中。

掌握 UML 不僅會讓您成為更優秀的程式設計師；它還會讓您成為更出色的溝通者、更敏銳的架構師，以及任何軟體開發團隊中不可或缺的資產。拿起您最喜歡的建模工具，勾勒出您的下一個想法，看著您的軟體設計栩栩如生吧！
