引言

在複雜系統的設計與產品管理中，清晰的數據流視覺化是確保團隊對齊和技術落地的關鍵。數據流圖（Data Flow Diagrams, DFD） 是系統分析師和產品經理用來視覺化數據如何在系統中流動的核心工具。然而，手動創建詳細且多層級的 DFD 不僅耗時費力，還容易在不同層級間出現邏輯不一致。

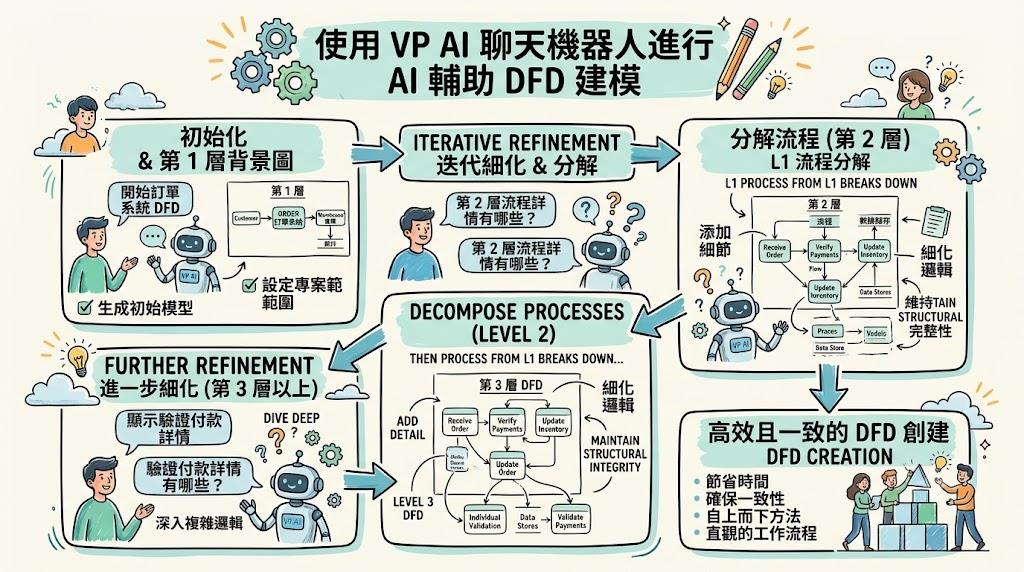

隨著 Visual Paradigm (VP) AI 聊天機器人 等 AI 輔助建模工具的出現，這一過程變得顯著高效且直觀。本指南將結合我在 Acme Cloud 的實際工作經驗，為大家提供一份詳盡的教學，展示如何利用 VP AI Chatbot 通過**自頂向下分解（Top-Down Decomposition）**的方法創建數據流圖。我們將從生成初始的 Level 1 上下文圖開始，逐步深入到具體的 Level 2 和 Level 3 細粒度圖表。通過利用智能提示和迭代式細化問題，你可以在保持結構完整性的同時，深入挖掘複雜的系統邏輯。


---

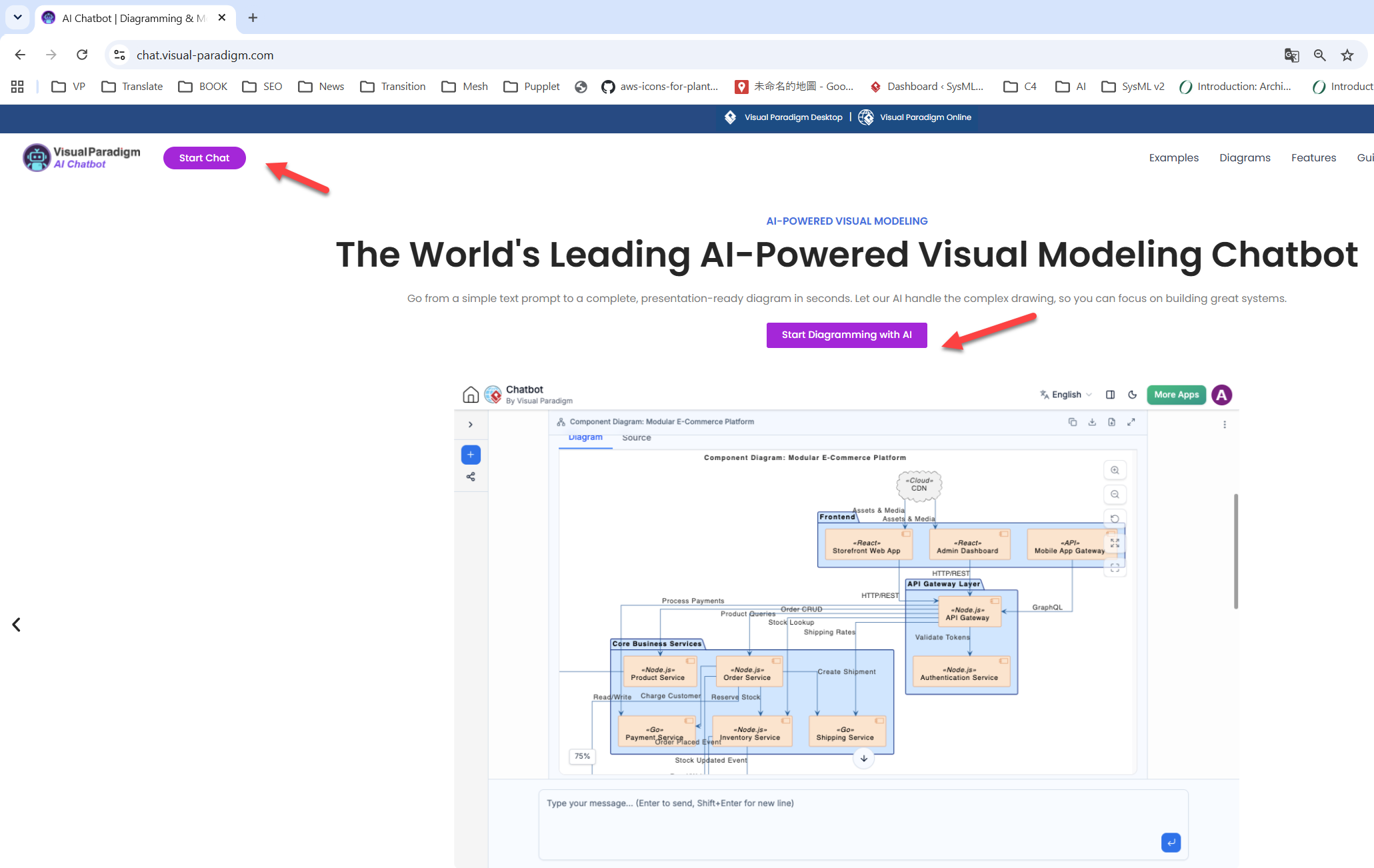

第一步：訪問 VP AI 聊天機器人

開始你的視覺化建模之旅，首先需要在 Visual Paradigm 環境中訪問 AI 助手。這對於剛接觸該工具的團隊成員來說是最基礎的一步。

1. 在 Visual Paradigm 中打開你的專案。
2. 找到 AI 輔助面板。

3. 點擊 “Start Chat”（開始聊天） 按鈕以啟動會話。

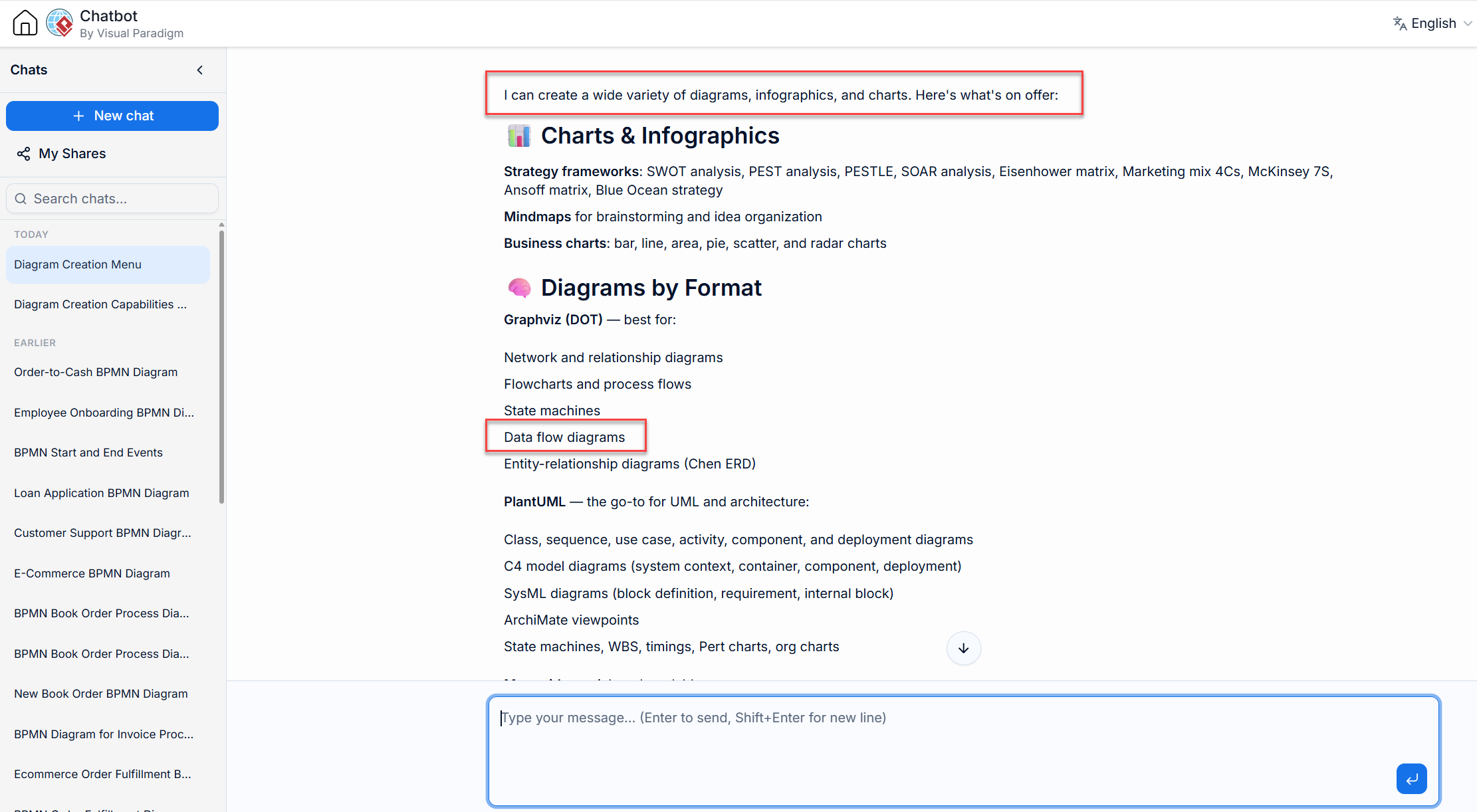

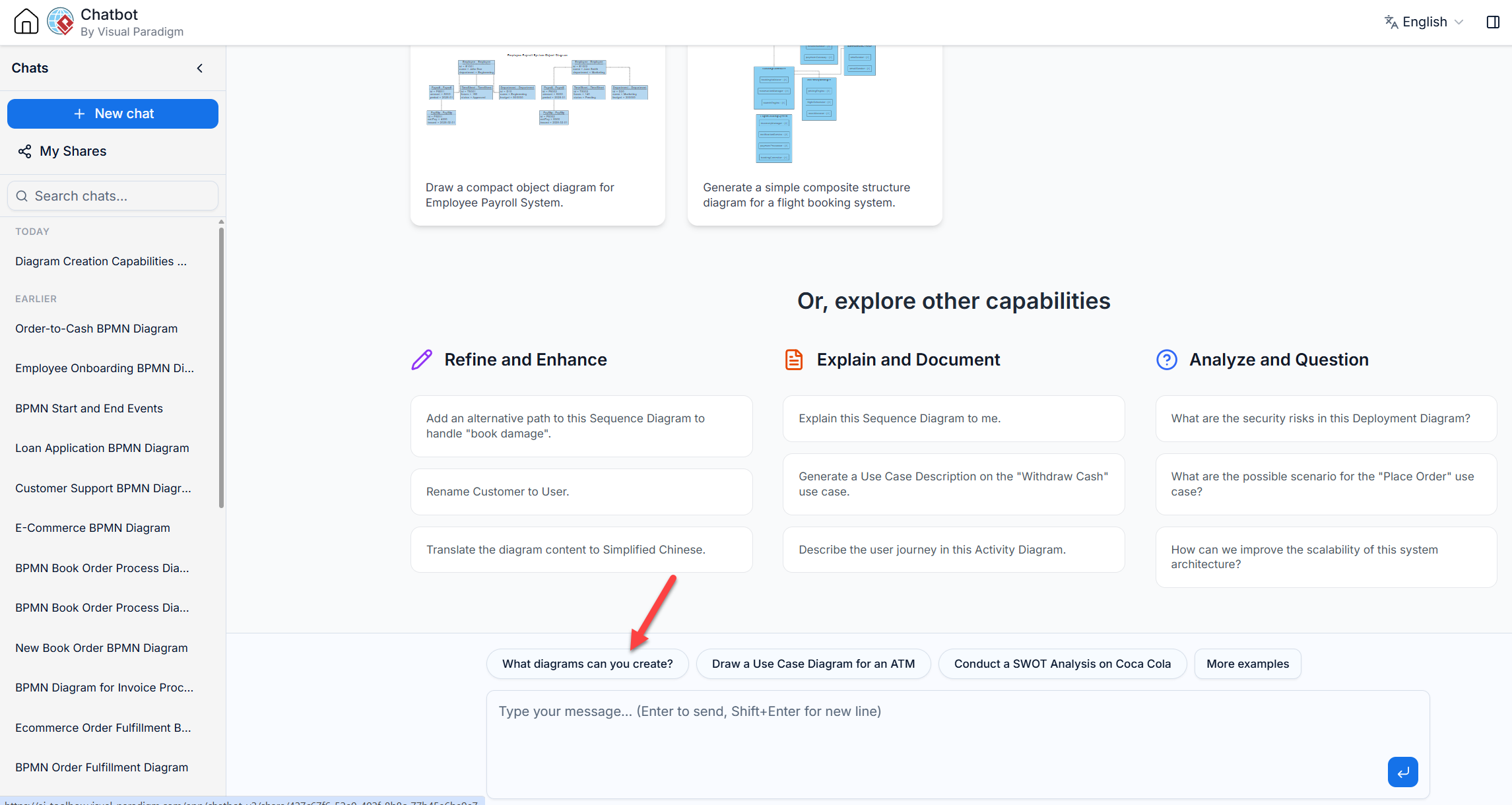

一旦聊天介面激活，你就可以與 AI 進行交互了。如果你是新用戶，不確定其能力範圍，可以先詢問：“What Diagram Can you Create?”（你能創建什麼圖表？）。機器人將提供支持的高級圖表類型摘要，包括 UML、BPMN 和 DFDs。

---

第二步：生成 Level 1 DFD（頂層視圖）

自頂向下分解的第一步是建立系統的高層視圖。這涉及定義外部實體、主要過程和主要數據存儲。

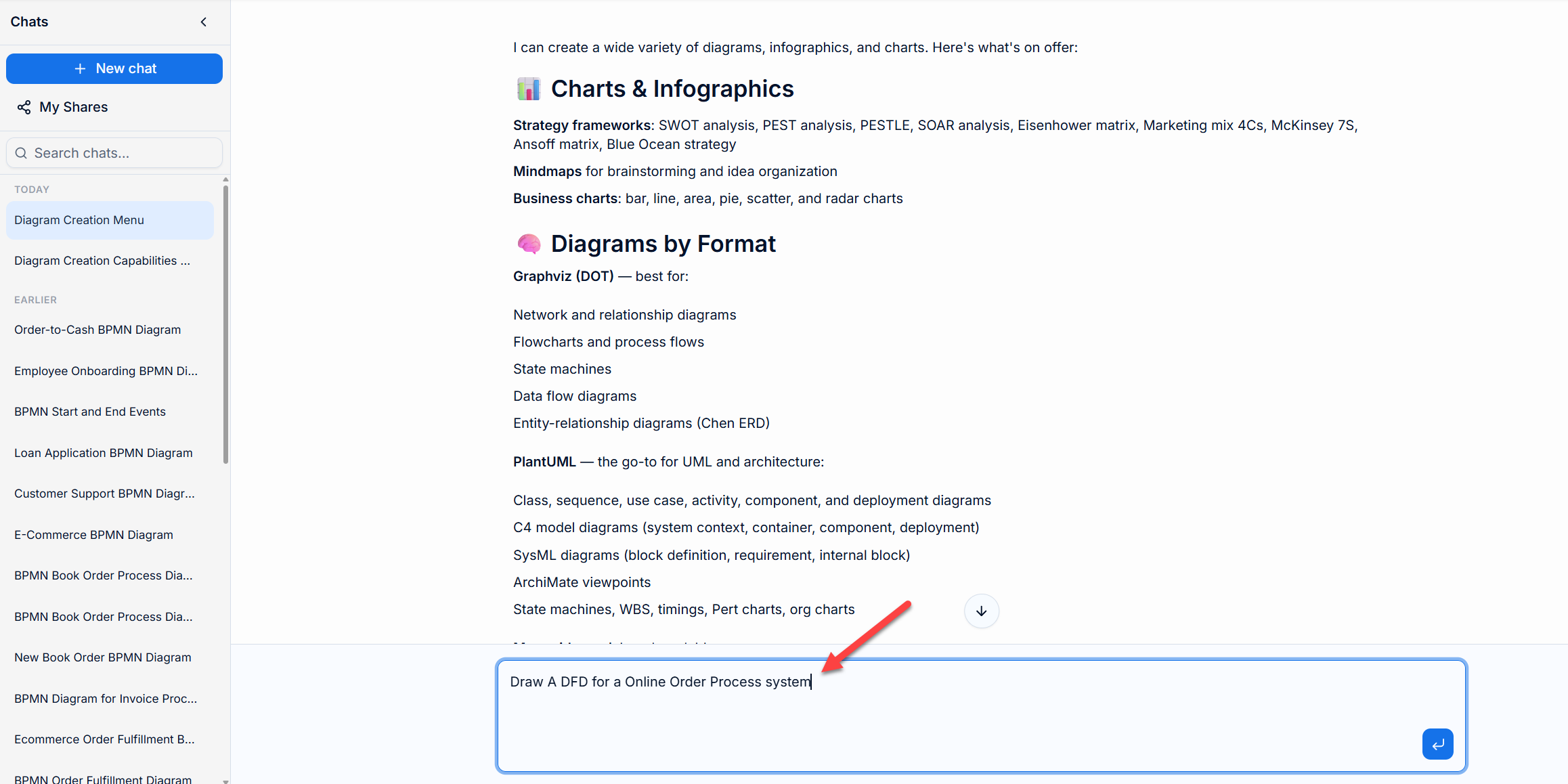

輸入提示詞 (Prompt)

輸入一個清晰、簡潔的提示詞來描述你要建模的系統。在本教學中，我們將使用一個**線上訂單處理系統（Online Order Process System）**作為案例。

提示詞： "Draw A DFD for a Online Order Process system"

生成過程

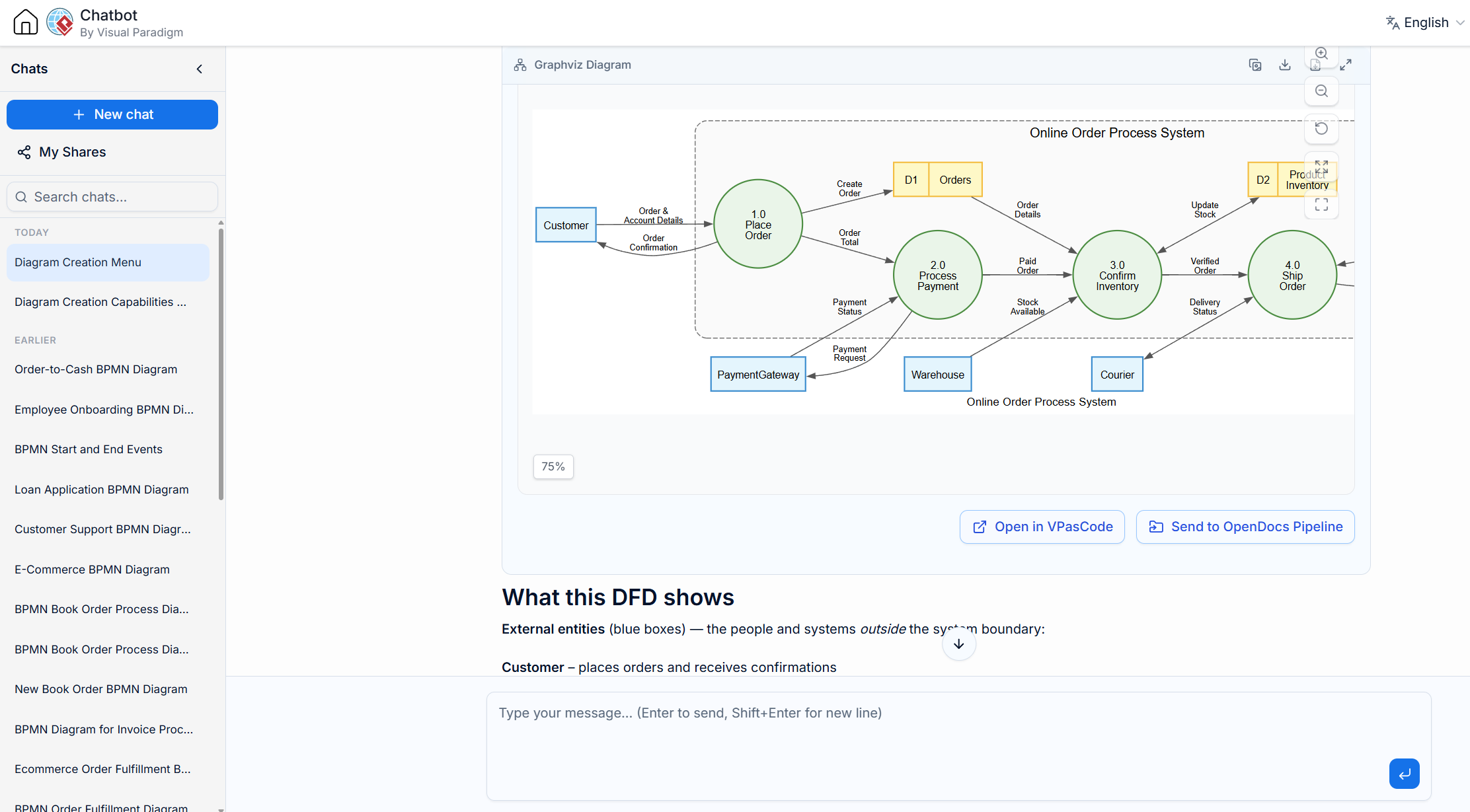

VP AI 聊天機器人 會處理你的請求，分析需求以確定必要的組件。隨後，它會生成一個 Level 1 DFD。

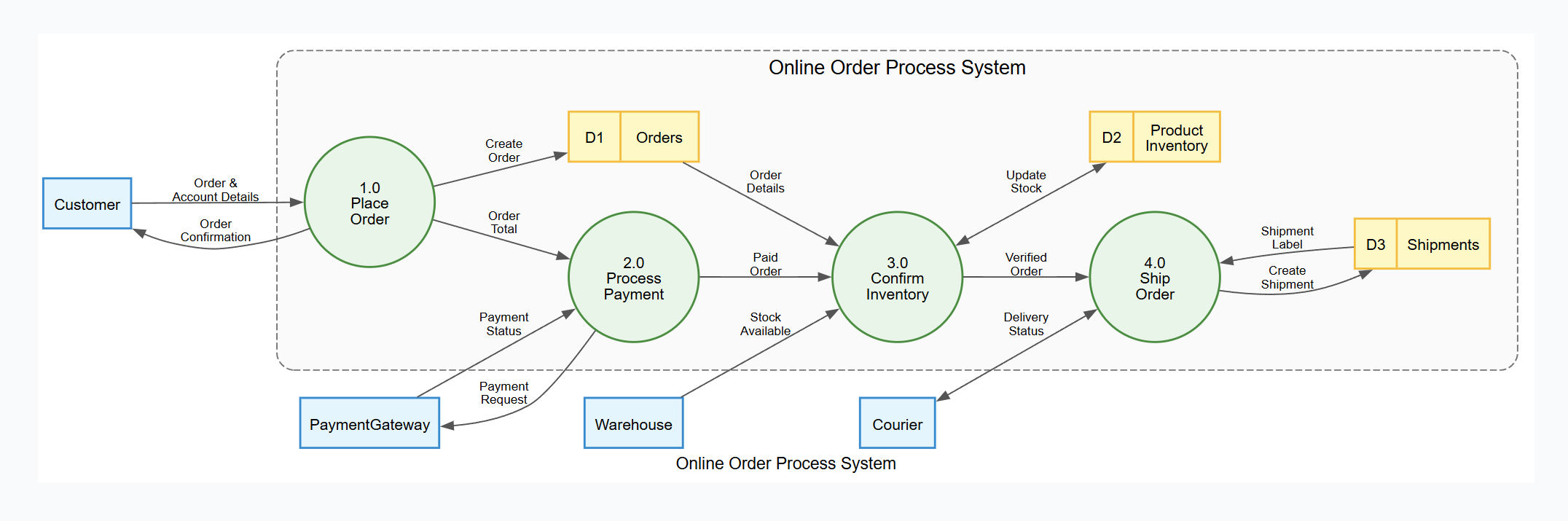

生成的圖表清晰地展示了系統邊界和主要交互：

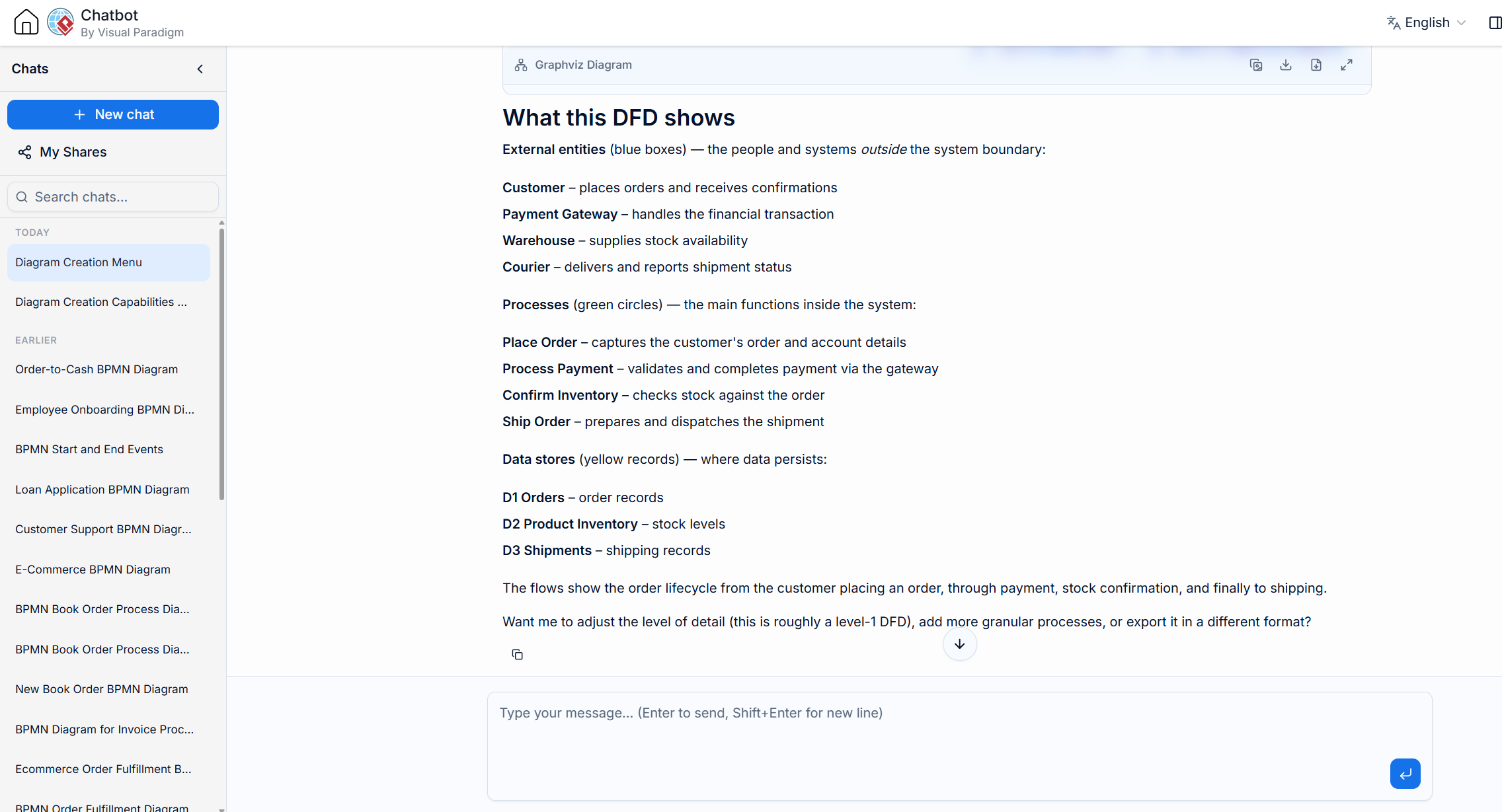

除了視覺化圖表外，AI 還會提供文本摘要來解釋各個組件：

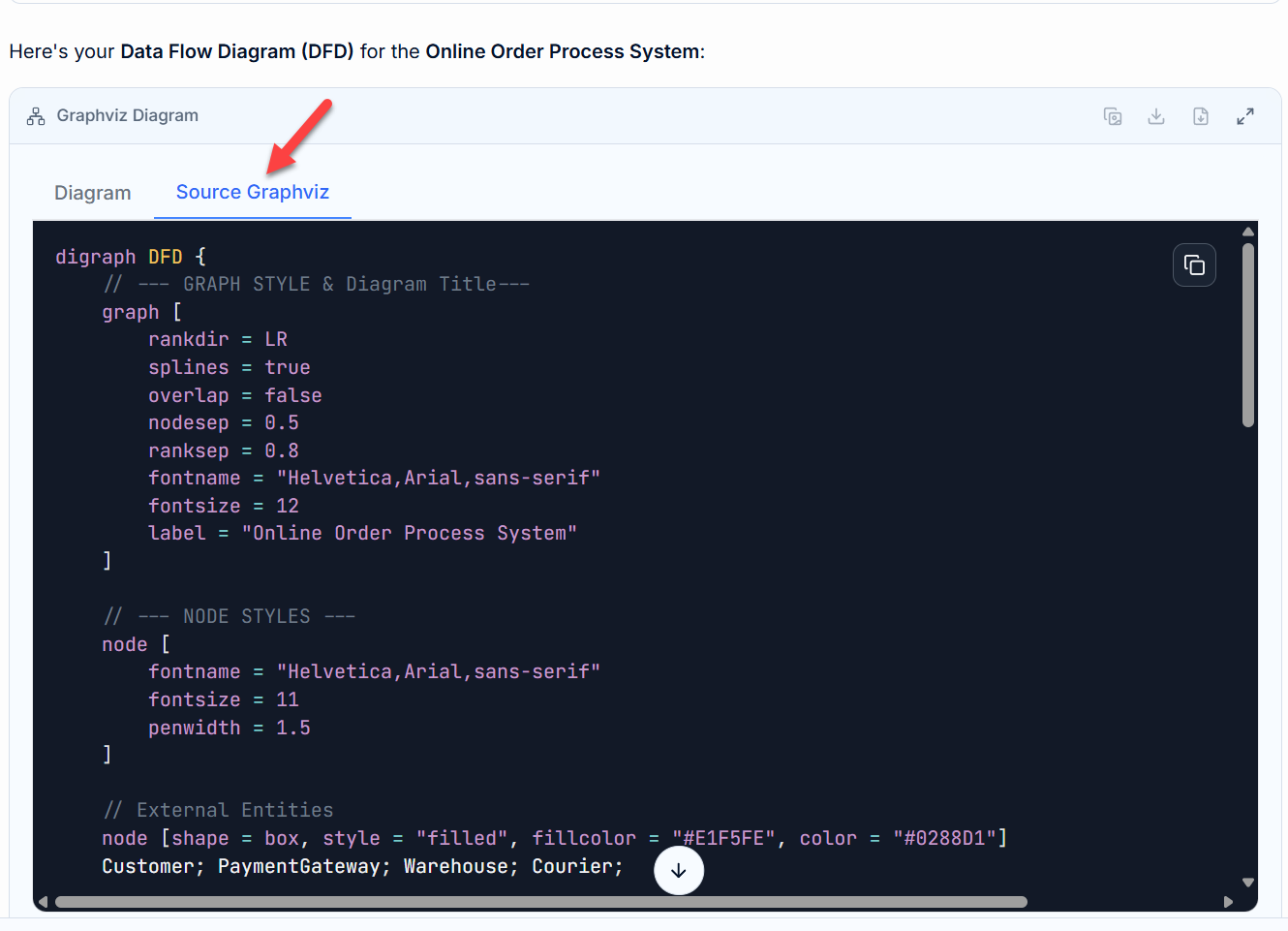

幕後原理：Diagram as Code

AI 利用 Graphviz Dot 代碼 來渲染圖表。這確保了精確性，並且在需要時允許輕鬆編輯。你可以通過選擇聊天介面中的 “Code” 標籤查看底層代碼。

以下是生成的 Graphviz 代碼供參考：

digraph DFD {
    // --- GRAPH STYLE & Diagram Title---
    graph [
        rankdir = LR
        splines = true
        overlap = false
        nodesep = 0.5
        ranksep = 0.8
        fontname = "Helvetica,Arial,sans-serif"
        fontsize = 12
        label = "Online Order Process System"
    ]

    // --- NODE STYLES ---
    node [
        fontname = "Helvetica,Arial,sans-serif"
        fontsize = 11
        penwidth = 1.5
    ]

    // External Entities
    node [shape = box, style = "filled", fillcolor = "#E1F5FE", color = "#0288D1"]
    Customer; PaymentGateway; Warehouse; Courier;

    // --- SYSTEM BOUNDARY CONTAINER ---
    subgraph cluster_SystemBoundary {
        label = "Online Order Process System";
        fontname = "Helvetica,Arial,sans-serif"
        fontsize = 14
        color = "#757575"
        style = "dashed,rounded"
        bgcolor = "#FAFAFA"
        margin = 20

        // Processes
        node [shape = circle, style = "filled", fillcolor = "#E8F5E9", color = "#388E3C", fixedsize = true, width = 1.3]
        P1 [label="1.0\nPlace\nOrder"];
        P2 [label="2.0\nProcess\nPayment"];
        P3 [label="3.0\nConfirm\nInventory"];
        P4 [label="4.0\nShip\nOrder"];

        // Data Stores
        node [shape = record, style = "filled", fillcolor = "#FFF9C4", color = "#FBC02D", fixedsize = false]
        OrderDS [label="{ <id> D1 | Orders }"];
        ProductDS [label="{ <id> D2 | Product\nInventory }"];
        ShippingDS [label="{ <id> D3 | Shipments }"];
    }

    // --- EDGE STYLES ---
    edge [
        fontname = "Helvetica,Arial,sans-serif"
        fontsize = 9
        color = "#555555"
        arrowsize = 0.8
    ]

    // --- DATA FLOWS ---
    // Customer interactions
    Customer -> P1 [label="Order &\nAccount Details"];
    P1 -> Customer [label="Order\nConfirmation"];
    P2 -> PaymentGateway [label="Payment\nRequest"];
    PaymentGateway -> P2 [label="Payment\nStatus"];

    // Process to Process
    P1 -> P2 [label="Order\nTotal"];
    P2 -> P3 [label="Paid\nOrder"];
    P3 -> P4 [label="Verified\nOrder"];

    // Process to Data Store
    P1 -> OrderDS [label="Create\nOrder"];                       // write
    P3 -> ProductDS [label="Update\nStock", dir=both];           // read & write
    P4 -> ShippingDS [label="Create\nShipment"];                 // write

    // Data Store to Process
    OrderDS -> P3 [label="Order\nDetails"];                      // read
    ShippingDS -> P4 [label="Shipment\nLabel"];                  // read

    // Courier / Warehouse interactions
    Warehouse -> P3 [label="Stock\nAvailable"];
    Courier -> P4 [label="Delivery\nStatus", dir=both];
}

這個 Level 1 DFD 展示了什麼：

• 外部實體（藍色方框）： 客戶（Customer）、支付網關（Payment Gateway）、倉庫（Warehouse）和快遞員（Courier）。
• 過程（綠色圓形）：
  1. 下單 (Place Order)
  2. 處理支付 (Process Payment)
  3. 確認庫存 (Confirm Inventory)
  4. 發貨 (Ship Order)
• 數據存儲（黃色記錄）： 訂單 (D1)、產品庫存 (D2) 和運輸資訊 (D3)。

---

第三步：細化 – Level 2 分解

自頂向下分解要求將複雜的過程分解為更小、更易於管理的子過程。VP AI 聊天機器人通過智能的後續問題促進了這一過程。

聚焦細節 (Zooming In)

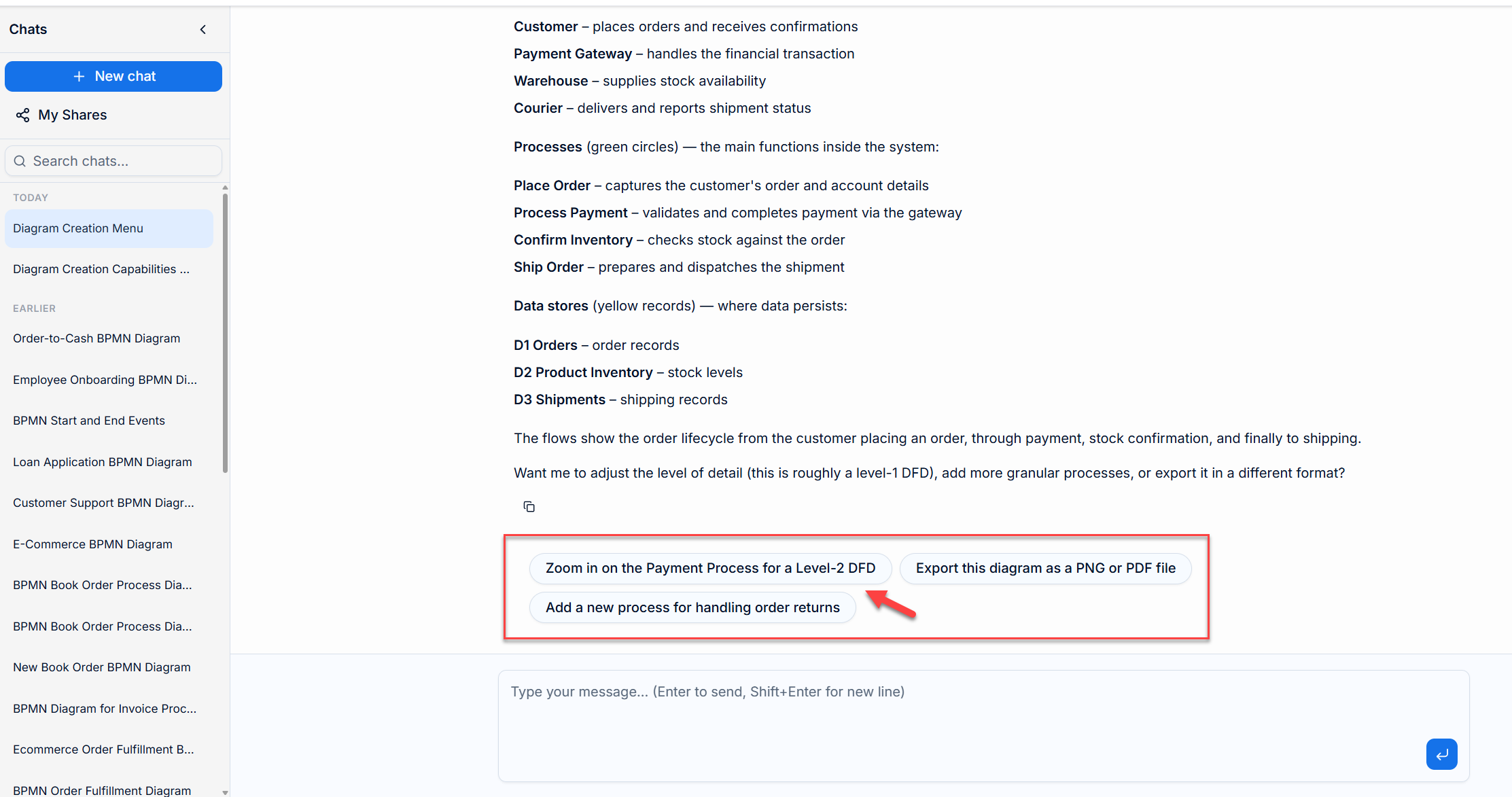

在聊天會話底部，AI 會建議擴展性問題。為了細化支付邏輯，請選擇：

"Zoom in on the Payment Process for a level 2 DFD"

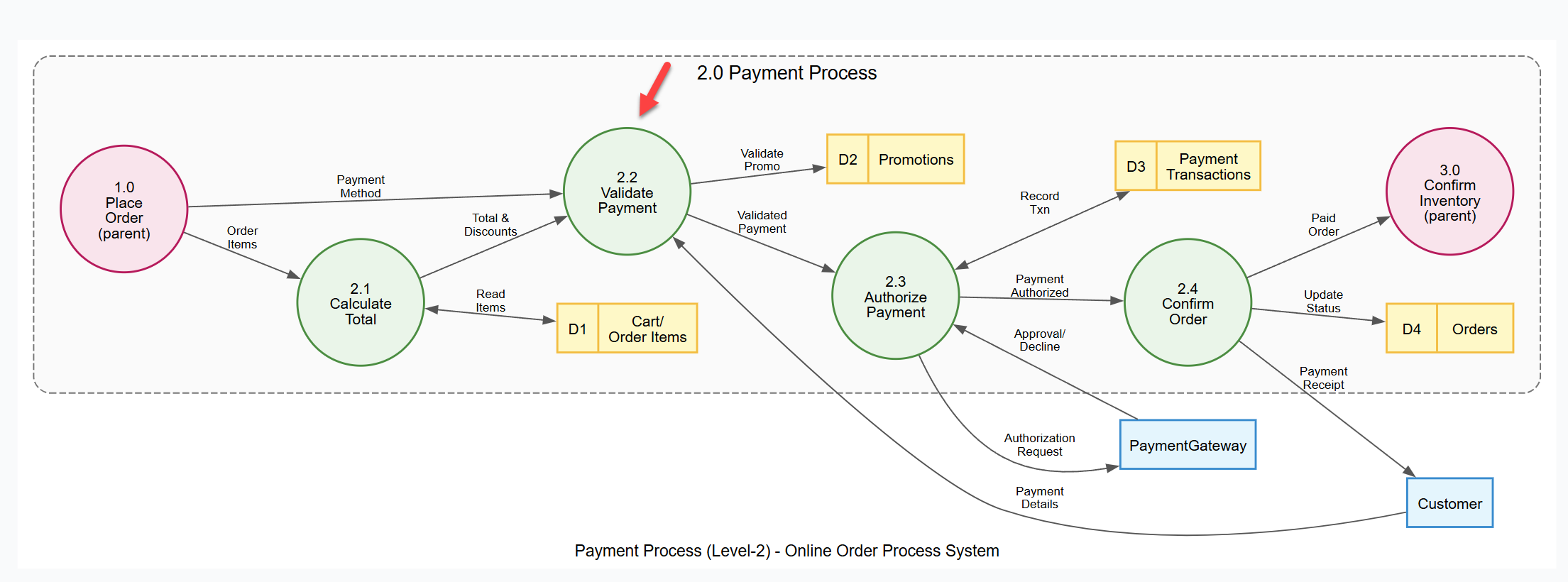

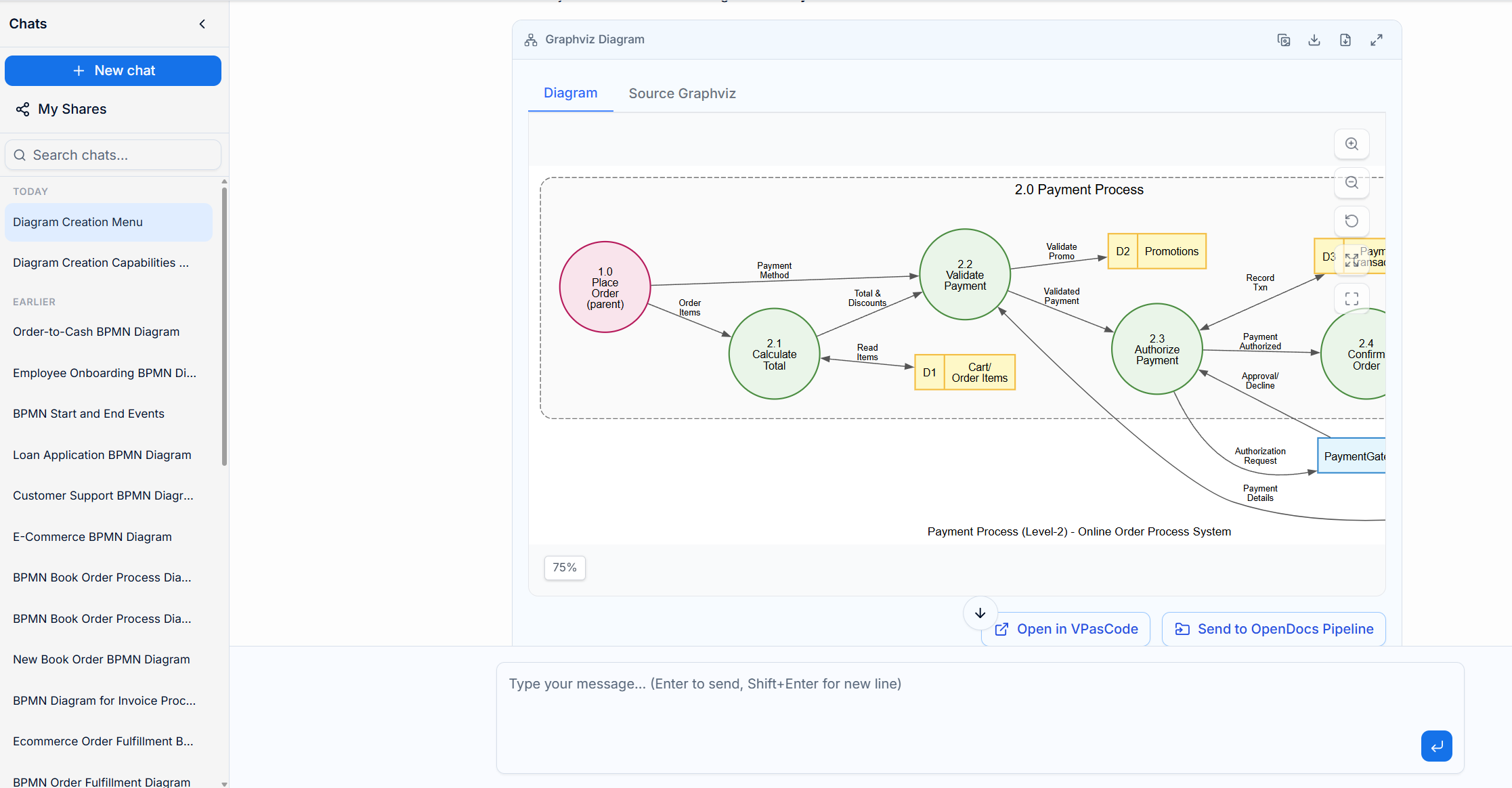

Level 2 結果

AI 生成了專門針對 過程 2.0：支付過程 的新圖表。

Level 2 有什麼新內容？

過程 2.0 被分解為四個細粒度的子過程：

1. 2.1 計算總額 (Calculate Total)： 讀取購物車商品並應用促銷。
2. 2.2 驗證支付 (Validate Payment)： 檢查支付方式和促銷代碼。
3. 2.3 授權支付 (Authorize Payment)： 與外部支付網關通信。
4. 2.4 確認訂單 (Confirm Order)： 最終確定狀態並發出收據。

關鍵約定：

• 父級引用： 過程 1.0 和 3.0 以粉色顯示為邊界引用，以保持上下文。
• 本地編號： 數據存儲在此子圖中重新本地編號（D1–D4）。
• 雙向流： 用於減少數據雙向移動時的雜亂。

注意：理想情況下，你應該對所有其他 Level 1 過程（下單、確認庫存、發貨）重複此細化過程，以完成系統模型。

---

第四步：深入挖掘 – Level 3 分解

對於關鍵或複雜的子過程，你可能需要更深入一層。讓我們進一步細化 過程 2.2：驗證支付。

分解驗證邏輯

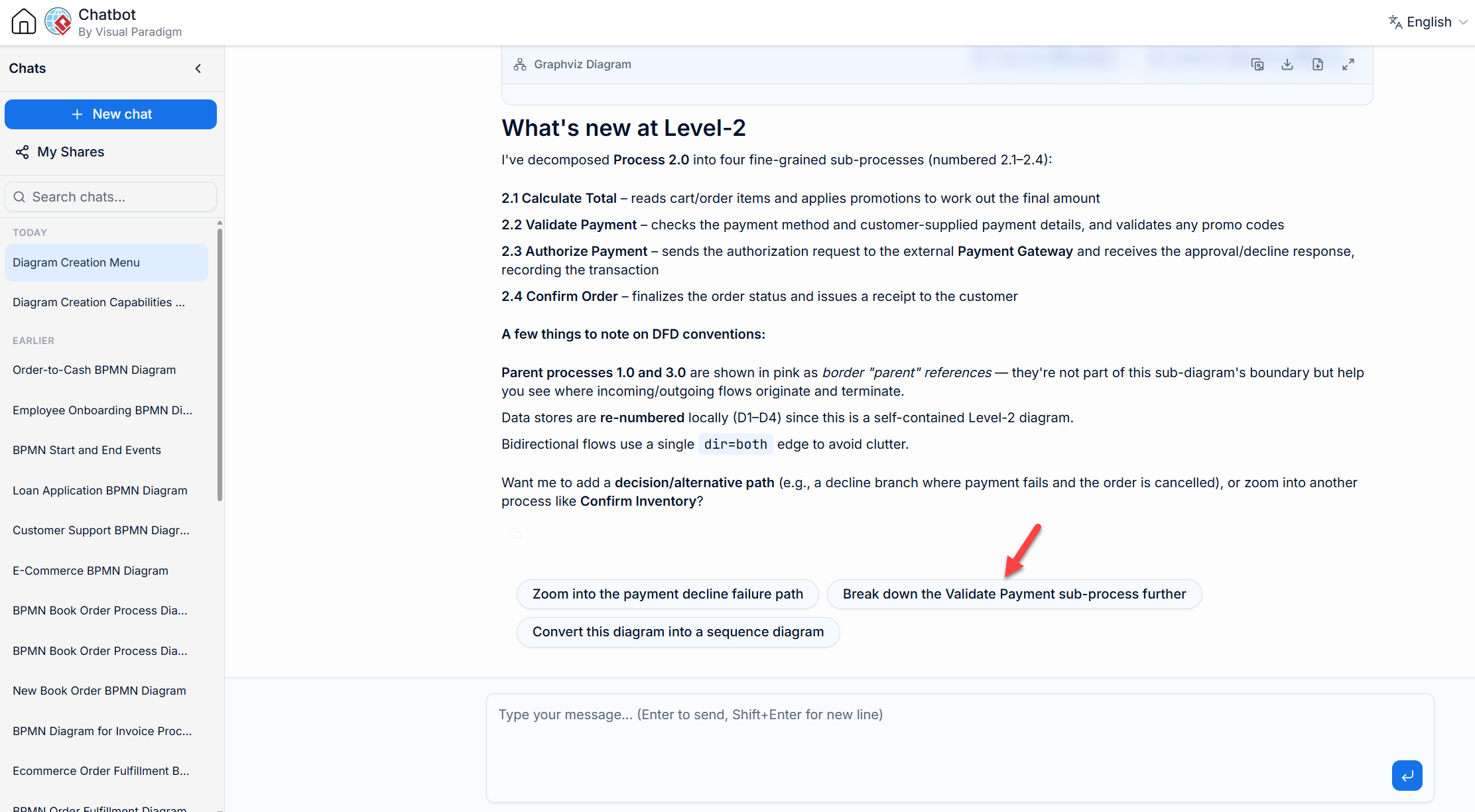

在擴展問題部分，選擇：

"Break down the validate Payment sub-process further"

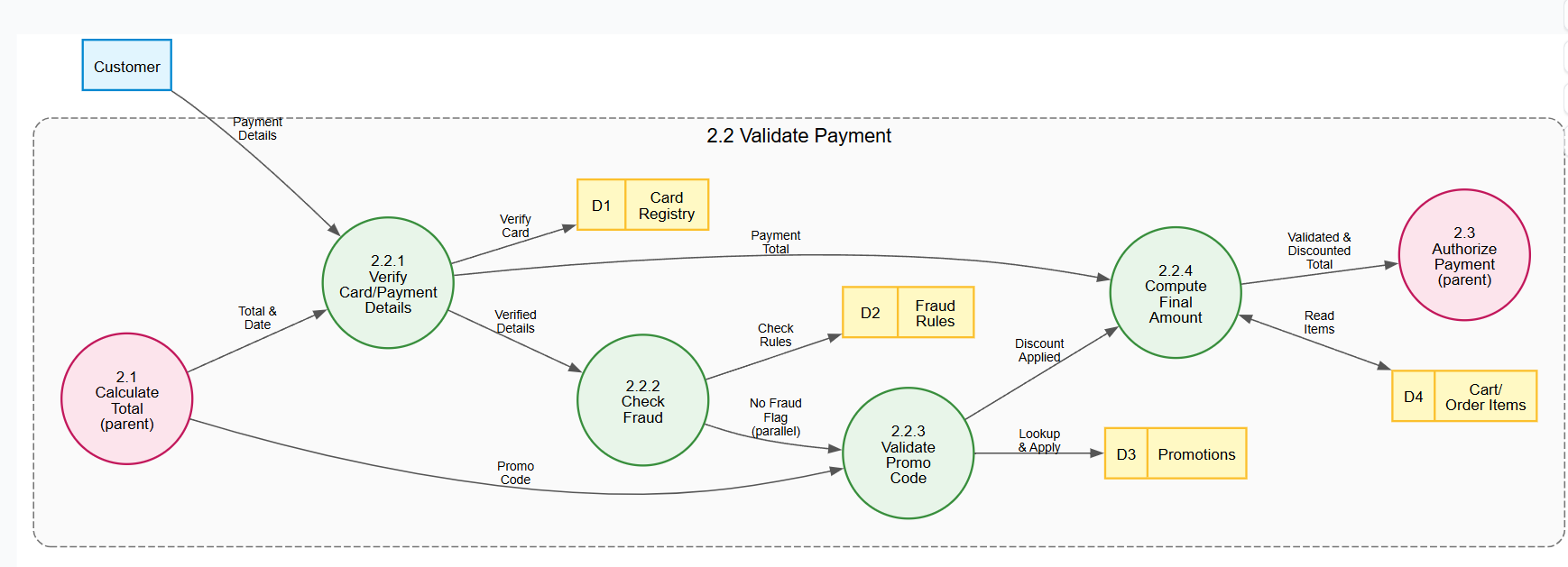

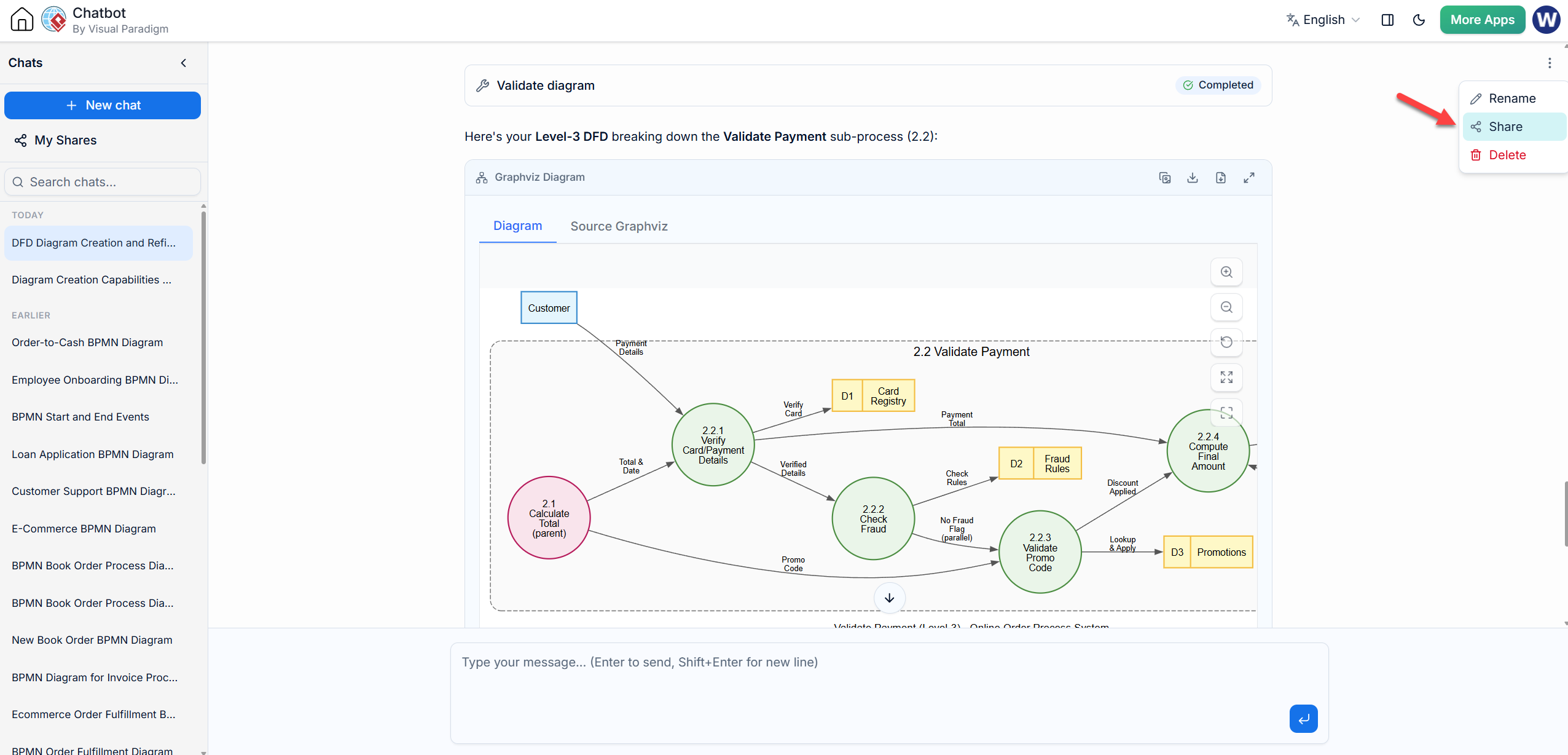

Level 3 結果

AI 為過程 2.2 生成了一個 Level 3 DFD，使用編號約定 2.2.1, 2.2.2 等來表示層級關係。

Level 3 中「驗證支付」內部有什麼？

過程 2.2 被分解為四個葉子級步驟：

1. 2.2.1 驗證卡/支付詳情： 根據卡註冊表驗證卡號、有效期和 CVV。
2. 2.2.2 欺詐檢查： 根據欺詐規則運行詳細資訊以查找可疑活動。
3. 2.2.3 驗證促銷代碼： 在促銷存儲中查找折扣。
4. 2.2.4 計算最終金額： 將基本總額與折扣結合以產生最終驗證金額。

結構洞察：

• 步驟 2.2.2（欺詐檢查）和 2.2.3（促銷驗證）通常在驗證後可以並行運行。
• 父過程 2.1 和 2.3 以粉色顯示，以顯示輸入/輸出上下文。
• 客戶實體直接輸入到驗證步驟。

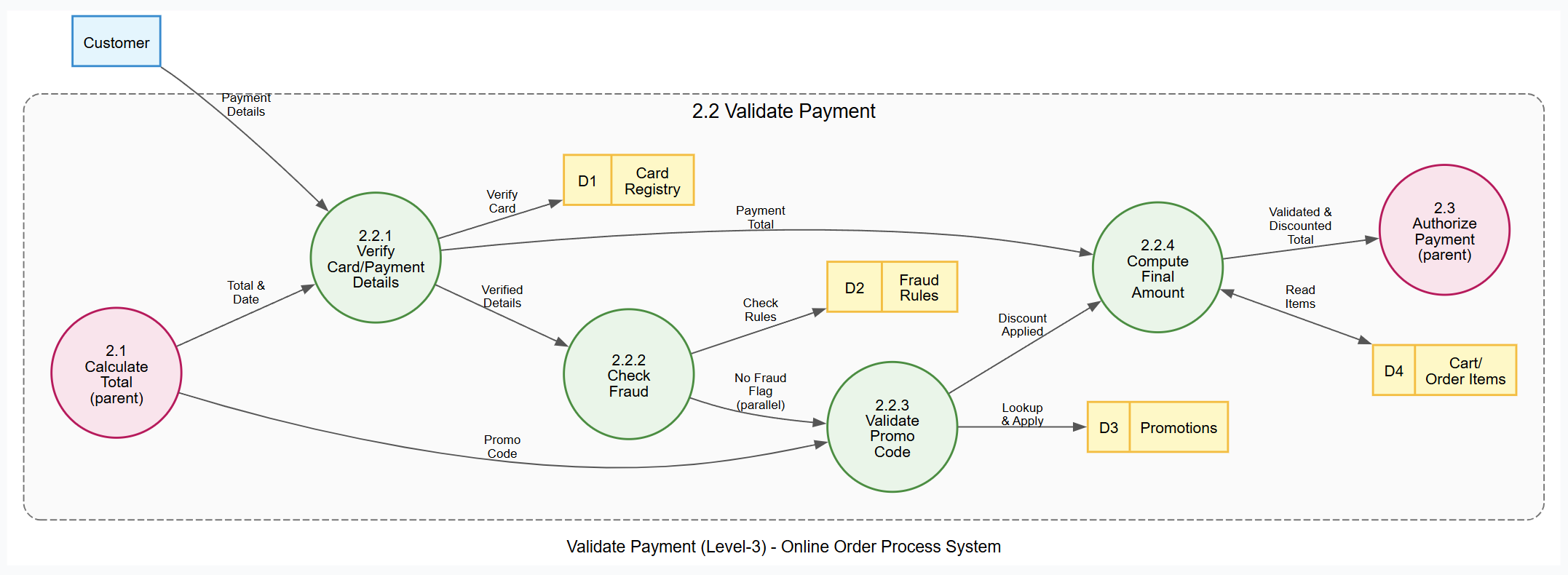

你可以通過選擇 Source Tab 查看此級別對應的 Graphviz 原始碼：

---

第五步：擴展模型 – 從共享會話中恢復和分支

VP AI 聊天機器人最強大的功能之一是能夠在複雜的建模會話中保持上下文。你不需要每次想建模系統的不同部分時都從頭開始新建圖表。相反，你可以恢復現有會話或分支到並行過程中，節省時間並確保文檔的一致性。

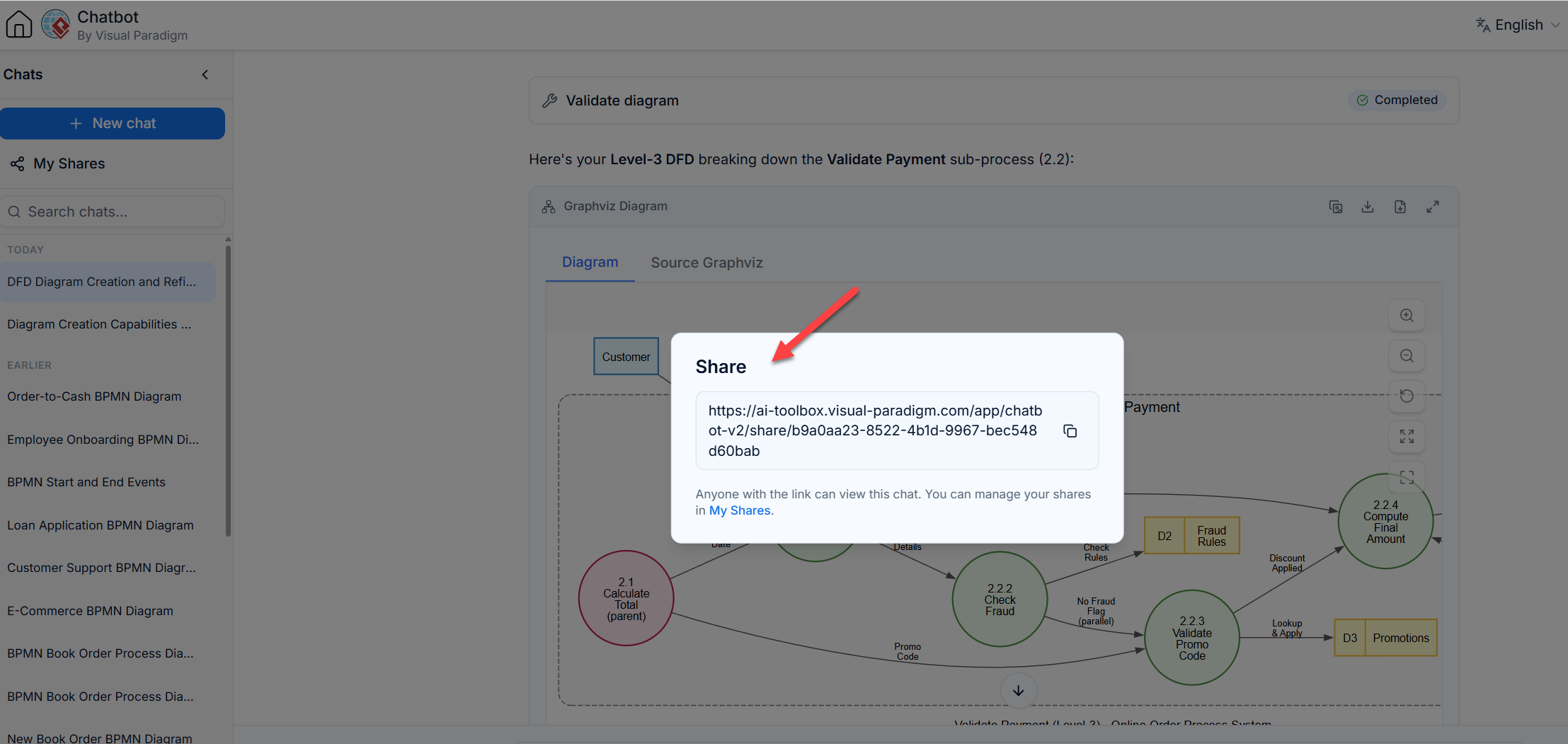

恢復示例會話

為了在不從頭開始的情況下看到這一點，我們準備了一個共享會話，其中包含到目前為止討論的整個分解過程（從 Level 1 到 Level 2 支付過程）。
你可以通過點擊下面的連結訪問並恢復確切的狀態：
👉 Resume Shared DFD Session

載入後，聊天機器人保留了「線上訂單處理系統」的上下文。你可以立即繼續定義下一個邏輯步驟，而無需重新輸入初始系統描述。

聚焦過程 3.0

假設你已經完成了支付過程（過程 2.0）的分解，但現在需要在 Level 2 定義 確認庫存 過程（過程 3.0）。與其重新提示整個系統架構，不如簡單地要求聊天機器人關注原始 Level 1 DFD 中的特定過程 ID。

輸入以下提示詞：

"Zoom in on the Confirm Inventory Process for a level 2 DFD"

AI 將識別之前回合中建立的上下文，並為過程 3.0 生成特定的子圖。

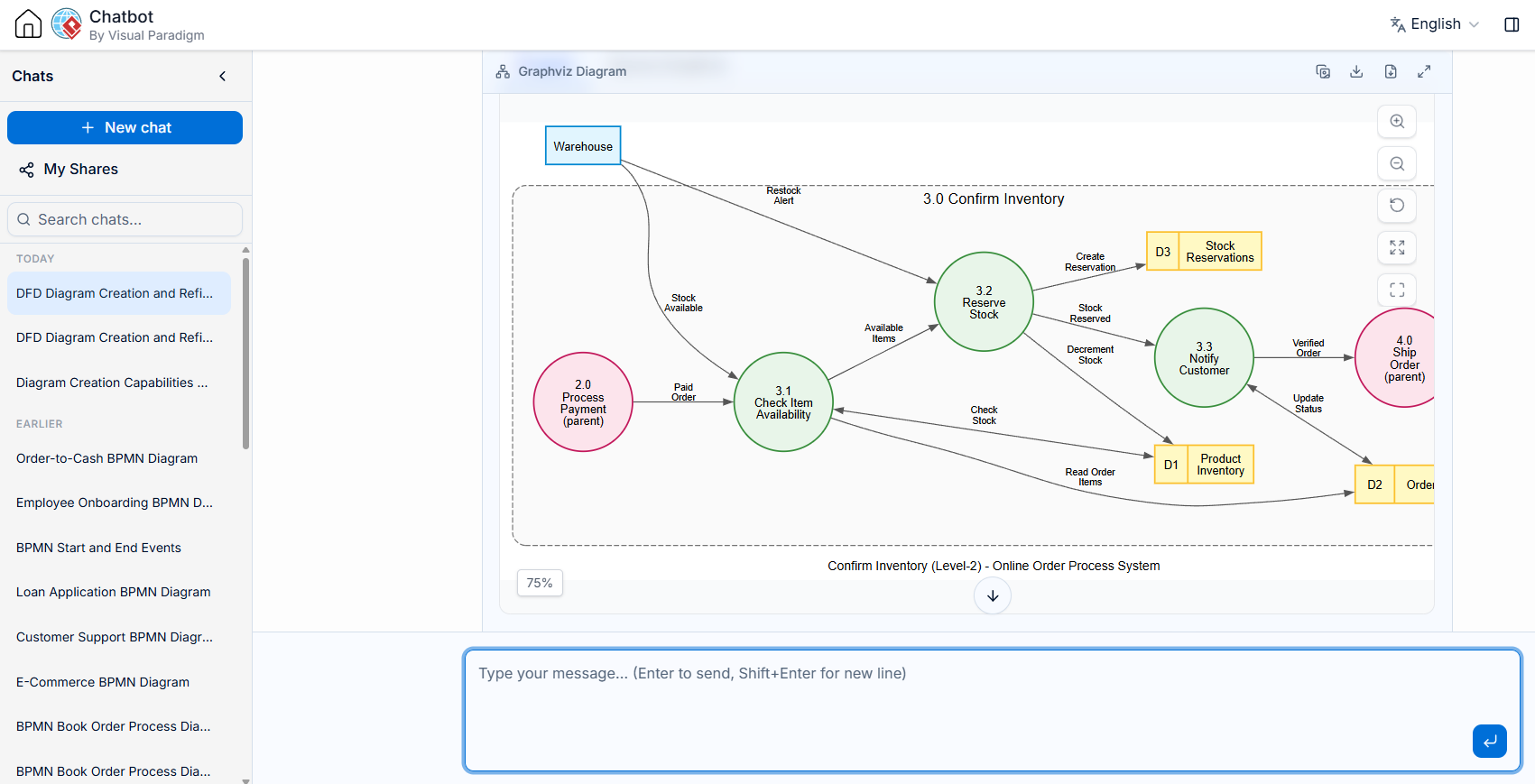

Level 2 中「確認庫存」內部有什麼？

過程 3.0 被分解為三個專門的子過程：

1. 3.1 檢查商品可用性 (Check Item Availability)： 讀取訂單商品並根據 產品庫存 數據存儲驗證當前庫存水平。它還與 倉庫 外部實體通信以確認物理可用性。
2. 3.2 預留庫存 (Reserve Stock)： 一旦確认可用性，此過程就會減少 產品庫存 中的庫存，在 庫存預留 數據存儲中創建記錄，並在庫存水平低時觸發向倉庫的補貨警報。
3. 3.3 通知客戶 (Notify Customer)： 更新 訂單 數據存儲中的訂單狀態以反映庫存已預留，為發貨階段做好準備。

關鍵結構元素：

• 父級引用： 過程 2.0（處理支付） 和 4.0（發貨） 以粉色顯示為邊界引用。這在視覺上表明「已支付訂單」從過程 2.0 流入，而「已驗證訂單」流出到過程 4.0。
• 外部實體交互： 倉庫 保留在系統邊界之外，但直接與可用性檢查 (3.1) 和補貨警報 (3.2) 交互。
• 本地數據存儲： 數據存儲在此子圖中重新本地編號（D1 產品庫存，D2 訂單，D3 庫存預留），以保持視圖整潔。

digraph DFD {
// --- GRAPH STYLE & Diagram Title---
graph [
rankdir = LR
splines = true
overlap = false
nodesep = 0.5
ranksep = 0.8
fontname = "Helvetica,Arial,sans-serif"
fontsize = 12
label = "Confirm Inventory (Level-2) - Online Order Process System"
]

// --- NODE STYLES ---
node [
fontname = "Helvetica,Arial,sans-serif"
fontsize = 11
penwidth = 1.5
]

// External Entities (parents from Level-1)
node [shape = box, style = "filled", fillcolor = "#E1F5FE", color = "#0288D1"]
Warehouse;

// --- SYSTEM BOUNDARY CONTAINER ---
subgraph cluster_SystemBoundary {
label = "3.0 Confirm Inventory";
fontname = "Helvetica,Arial,sans-serif"
fontsize = 14
color = "#757575"
style = "dashed,rounded"
bgcolor = "#FAFAFA"
margin = 20

// Sub-processes
node [shape = circle, style = "filled", fillcolor = "#E8F5E9", color = "#388E3C", fixedsize = true, width = 1.3]
P31 [label="3.1\nCheck Item\nAvailability"];
P32 [label="3.2\nReserve\nStock"];
P33 [label="3.3\nNotify\nCustomer"];

// Data Stores
node [shape = record, style = "filled", fillcolor = "#FFF9C4", color = "#FBC02D", fixedsize = false]
ProductDS [label="{ <id> D1 | Product\nInventory }"];
OrderDS [label="{ <id> D2 | Orders }"];
ReservationDS [label="{ <id> D3 | Stock\nReservations }"];

// Parent processes (from Level-1/Level-2)
node [shape = circle, style = "filled", fillcolor = "#FCE4EC", color = "#C2185B", fixedsize = true, width = 1.3]
P2 [label="2.0\nProcess\nPayment\n(parent)"];
P4 [label="4.0\nShip\nOrder\n(parent)"];
}

// --- EDGE STYLES ---
edge [
fontname = "Helvetica,Arial,sans-serif"
fontsize = 9
color = "#555555"
arrowsize = 0.8
]

// --- DATA FLOWS ---
// Parent process input
P2 -> P31 [label="Paid\nOrder"];

// Sub-process chain
P31 -> P32 [label="Available\nItems"];
P32 -> P33 [label="Stock\nReserved"];

// Flows to parent process
P33 -> P4 [label="Verified\nOrder"];

// Data store accesses
P31 -> OrderDS [label="Read Order\nItems"];
P31 -> ProductDS [label="Check\nStock", dir=both];
P32 -> ProductDS [label="Decrement\nStock"];
P32 -> ReservationDS [label="Create\nReservation"];
P33 -> OrderDS [label="Update\nStatus", dir=both];

// Warehouse interaction (external entity)
Warehouse -> P31 [label="Stock\nAvailable"];
Warehouse -> P32 [label="Restock\nAlert"];
}

在實際場景中，過程 3.1（檢查商品可用性） 可能包含庫存不足的分支路徑。如果商品不可用，系統可能會將訂單拆分為「現在有貨」和「缺貨預訂」商品，或者通知客戶延遲。如果你要求 AI “Add a backorder handling path to Process 3.1”，它可以進一步細化此邏輯。

通過利用共享會話中的聊天機器人記憶，你可以無縫地在系統架構的不同分支之間跳轉——從支付到庫存再到發貨——而不會丟失整體設計的線索。這種迭代的非線性方法允許你高效地構建複雜、全面的系統模型。

---

第六步：擴展知識 – 使用共享會話進行練習

現在你已經通過「確認庫存」示例掌握了使用自頂向下分解的基礎知識，你可能想動手嘗試建模系統的不同部分或完全不同的系統。然而，每次都從頭開始可能很耗時。

Visual Paradigm AI 聊天機器人提供了一個強大的功能，允許你 恢復和擴展現有會話。這意味著你不必向 AI 重新解釋整個上下文。你可以恰好從離開的地方繼續，甚至與團隊成員分享你的進度以進行協作。

如何使用共享會話

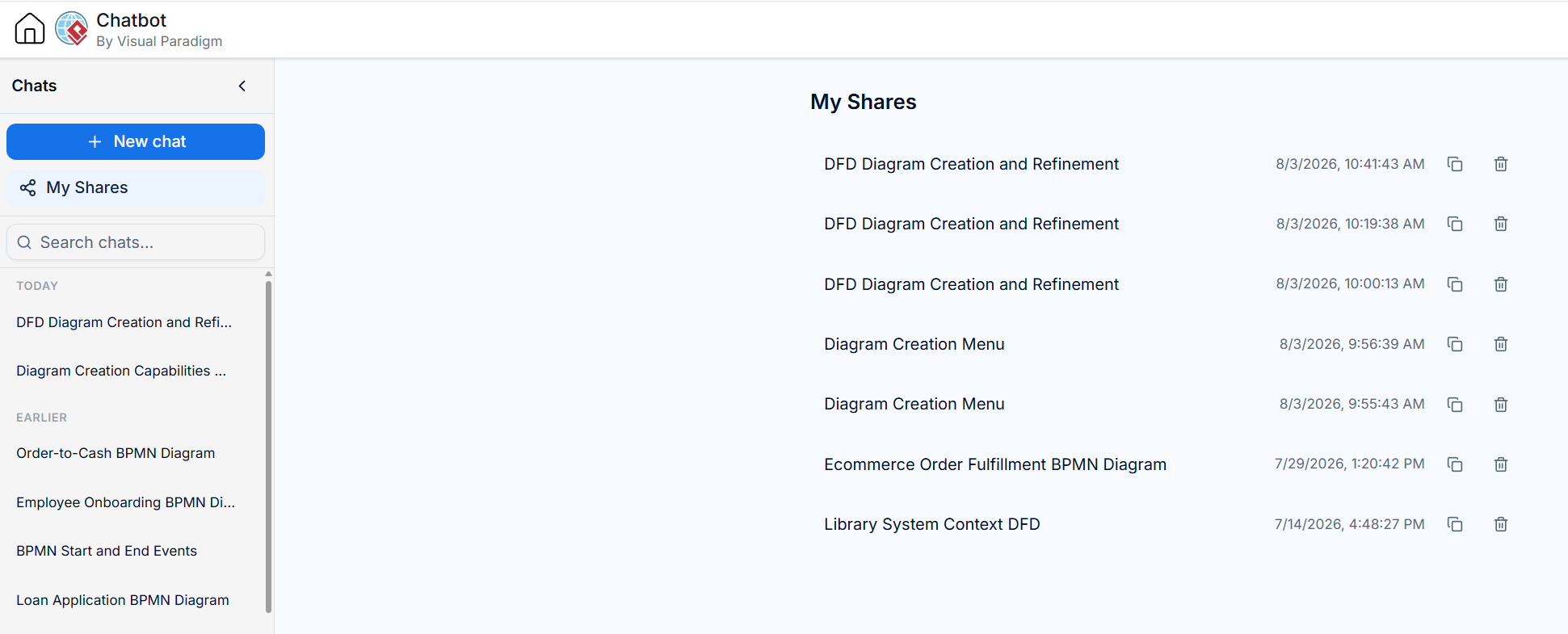

1. 訪問你的分享： 點擊 VP AI 聊天機器人介面中的 My Share 按鈕。你將看到所有以前共享的會話列表。

   選擇一個會話： 選擇你想要繼續工作的會話。對於本練習，我們將使用剛才創建的「確認庫存」會話。
2. 恢復並擴展： 載入會話後，AI 會保留你之前的 DFD（Level 0、Level 1 和 Level 2「確認庫存」圖表）的完整上下文。你現在可以立即要求它分解另一個過程，例如 “Break down Process 3.1 Check Item Availability into Level 3”，而無需重新定義父過程。

為什麼這很棒

• 效率： 你無需重新提示初始上下文，從而節省時間。
• 一致性： AI 保持在先前步驟中建立的命名約定和結構邏輯。
• 協作： 你可以與會話 URL 分享給同事，允許他們跳轉到完全相同的上下文並繼續建模過程或提供反饋。

通過利用共享會話，你將 VP AI 聊天機器人從一個簡單的圖表生成器轉變為一個協作的、持久的建模助手，隨你的專案一起成長。

---

結論

AI 輔助視覺化建模 將繁瑣的繪圖任務轉變為動態的交互式對話。通過使用 Visual Paradigm AI 聊天機器人，你可以快速原型化高層系統架構，並使用自頂向下分解無縫深入到特定的功能區域。

這種方法確保你的 DFD 在每個抽象層次上保持一致、準確且易於理解。無論你是在定義廣泛的系統邊界還是詳細說明特定的驗證邏輯，AI 都充當智能合作夥伴，處理語法和佈局，以便你可以專注於系統設計本身。

希望這份指南能幫助你的團隊更高效地利用 AI 工具進行產品建模。如果有更多關於產品路線圖或用戶研究的問題，歡迎隨時通過我的 LinkedIn 或個人網站與我聯繫。
