BPMN 編排圖是現代業務流程管理中缺失的一環。它們提供了一種乾淨、中立的語言來描述獨立系統和組織如何協作。通過專注於交互而非實現，你創建的模型更持久、更具法律效力且技術上更可操作。
引言
在業務流程管理（BPM）領域，我們往往過於關注組織「內部」發生了什麼。我們繪製內部工作流、數據庫更新和員工任務。但是，組織與組織「之間」的交互空間呢？
當客戶申請房屋保險理賠、企業進行跨境支付，或兩個微服務交換數據時，獨立實體之間會發生複雜的消息交互。標準的 BPMN 「協作圖」試圖通過將多個泳道並排來展示這一點，但它們往往會變成雜亂的交叉消息線，暴露了過多的內部邏輯。

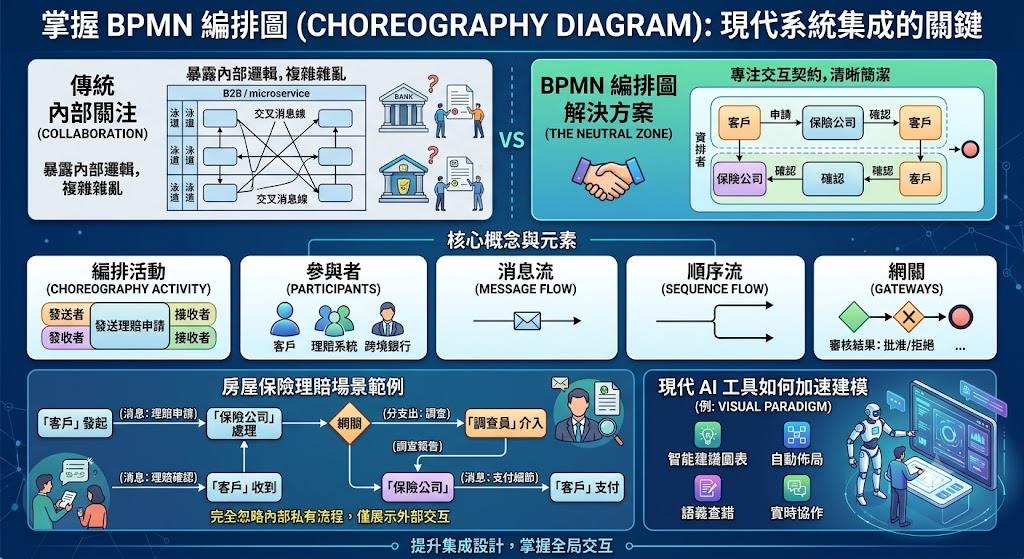

這時，BPMN 編排圖（Choreography Diagram） 應運而生。將其視為流程建模中的「中立地帶」。它完全忽略內部的私有流程，僅專注於交互契約——即誰在何時向誰發送了什麼消息。對於初學者來說，掌握編排圖是設計清晰的系統集成、微服務和 B2B 協議的關鍵，而不會被實施細節所困擾。
本教程將帶您了解核心概念，分析真實的房屋保險理賠場景，並演示現代 AI 工具（如 Visual Paradigm）如何加速您的建模之旅。
第一部分：什麼是編排圖？
編排圖是消息交換的正式藍圖。與**編排（Orchestration，指標準 BPMN 中單個參與者的內部步驟）**不同，編排圖從中立的第三方視角描述行為。
| 特性 | 編排 (Orchestration / 標準 BPMN) | 編排圖 (Choreography) |
|---|---|---|
| 焦點 | 單個參與者的內部任務與邏輯 | 參與者之間的消息交換 |
| 視角 | 主觀（我的視角） | 客觀（中立契約） |
| 內部步驟 | 可見（例如：「更新數據庫」） | 隱藏 / 抽象化 |
| 適用場景 | 內部工作流優化 | B2B 集成、API 契約、SLA 服務等級協議 |
核心構建塊：編排任務
編排圖的基本單元是編排任務。視覺上，它是一個分為三個水平帶的圓角矩形：
- 發起參與者（白色帶）： 觸發交互的一方。
- 活動名稱（中間帶）： 描述交互的性質（例如：「報告事故」）。
- 接收參與者（灰色帶）： 接收初始消息的一方。
💡 專家提示： 顏色編碼在 BPMN 2.0 中是強制性的。白色始終代表「發起者」，灰色始終代表「接收者」。這種視覺線索讓利益相關者無需閱讀每個標籤就能立即理解通信方向。
關鍵符號元素
- 多實例標記 (|||)： 參與者帶內的三條垂直線表示同時涉及該實體的多個實例（例如：「多位供應商」或「多個維修承包商」）。
- 消息鏈接（信封圖標）： 通過虛線連接到任務的信封代表實際的數據載荷（例如 JSON 請求或 PDF 確認函）。
- 網關 (X)： 排他性網關根據條件控制流程（例如：「是否需要調整？」）。注意，在編排圖中，網關代表關於交互的決策，而非內部業務規則。
第二部分：真實案例研究——房屋保險理賠流程
讓我們解構一個現實的房屋保險理賠場景，看看這些概念的實際應用。此工作流模擬了客戶、保險公司系統、現場理賠員（Field Adjuster）和維修承包商如何互動以完成理賠，包括損壞評估、報價協商和維修執行。
第一階段：事故報告與分流
流程始於客戶（發起者/白色）通過 「Report Incident」 任務向保險公司系統（接收者/灰色）發送 Claim Details 消息。
- 為什麼用編排圖？ 我們不關心客戶是使用手機 App 還是打電話給客服。我們只關心理賠詳情已被傳輸。
隨後，一個排他性網關（Needs Adjustment?） 決定處理路徑：
- 簡單理賠（No）： 如果不需要現場調整，流程直接進入 「Process Simple Claim」，然後直接關閉理賠。這展示了編排圖如何優雅地處理異常或簡化路徑。
- 需要調整（Yes）： 如果需要現場評估，流程進入複雜的評估循環。
第二階段：現場評估與報價協商
在需要調整的路徑中，保險公司系統（發起者/白色）發起 「Schedule Adjuster」 任務，向現場理賠員（接收者/灰色）發送 Adjustment Task 消息。理賠員完成評估後，流程進入 「Assess Damage」 任務。
接著是核心的協商循環：
- Calculate Damages： 客戶（發起者）計算損失並發送給保險公司系統（接收者）。
- Accept Estimate? 網關： 保險公司系統決定是否接受報價。
- Yes： 流程進入 「Authorize Repairs」。
- No： 流程進入 「Revise Estimate」 循環，直到達成一致或觸發 14 Days Timeout 超時事件終止談判並關閉理賠。
第三階段：維修授權與執行
當報價被接受後，保險公司系統（發起者/白色）發起 「Authorize Repairs」 任務，向維修承包商（接收者/灰色）發送授權。注意這裡的接收者是「Repair Contractors」，且可能涉及多個承包商（多實例 |||）。
隨後流程進入維修執行階段：
- Procure Materials： 維修承包商向多個供應商（多實例 |||）發送
Repair Order。 - Execute Repairs： 維修承包商向客戶發送
Status Update。 - Confirm Completion： 客戶確認維修完成，流程以
Claim Settled結束。
第三部分：核心概念與使用指南
核心概念詳解
1. 參與者角色動態切換
在編排圖中，同一個參與者可以在不同任務中扮演不同的角色。例如在上述理賠流程中：
- 在 "Report Incident" 任務中，客戶是發起者（白色帶）。
- 在 "Calculate Damages" 任務中，客戶變成了發起者（白色帶），但這次是主動計算損失。
- 在 "Accept Estimate?" 決策中，保險公司系統是決策發起者。
這種角色切換清晰地展示了交互的雙向性，而不需要像傳統泳道圖那樣畫出複雜的來回箭頭。
2. 消息驅動的流程控制
編排圖中的每一個任務都由消息觸發或產生消息。這意味著：
- 同步交互： 發送方等待接收方的響應（如 "Calculate Damages" → "Accept Estimate?"）。
- 異步交互： 發送方不等待響應，流程繼續（如 "Schedule Adjuster" → "Adjustment Task" 是異步的，因為理賠員可能需要數天才能完成評估）。
- 超時機制： 當異步交互需要時間約束時，可以使用定時器事件（如 "14 Days Timeout"）來防止流程無限期掛起。
3. 并行與匯聚的邏輯表達
雖然本案例主要使用排他性網關，但編排圖同樣支持并行網關 (+) 來表達多個獨立交互可以同時發生。例如，如果理賠流程需要同時進行「房屋結構評估」和「財產損失評估」，這兩個任務可以并行執行，然後通過并行網關匯聚。
使用指南：何時使用什麼？
| 場景 | 推薦圖表類型 | 原因 |
|---|---|---|
| 內部工作流優化 | 標準 BPMN 流程圖 | 需要展示內部任務、決策和數據流 |
| B2B 系统集成 | BPMN 編排圖 | 聚焦交互契約，隱藏內部實現細節 |
| 微服務 API 設計 | BPMN 編排圖 | 清晰定義服務間調用順序和消息格式 |
| 跨組織合規審計 | BPMN 編排圖 | 提供中立視圖，證明數據流轉符合法規 |
| 單一組織內部協作 | BPMN 協作圖 | 需要展示多個部門/系統的內部邏輯和消息流 |
| 簡單雙方交互 | BPMN 編排圖 | 比協作圖更簡潔，避免泳道混亂 |
💡 決策樹：
- 你的流程涉及多個獨立組織/系統嗎？ → 是 → 繼續
- 你需要展示內部實現細節嗎？ → 否 → 使用編排圖
- 你需要展示內部實現細節嗎？ → 是 → 使用協作圖
- 你的流程只在單一組織內部嗎？ → 是 → 使用標準流程圖
第四部分：利用 Visual Paradigm 及 AI 加速建模
雖然理解理論至關重要，但手動繪製這些圖表可能很繁瑣。Visual Paradigm 是領先的 BPMN 工具，其集成的 AI 功能顯著降低了初學者的入門門檻。
推薦的 Visual Paradigm AI 工作流
1. 文本轉圖表生成
與其手動拖拽形狀，不如使用 Visual Paradigm 的 AI Modeler。
- 操作： 用自然語言描述你的流程：「創建一個編排圖，其中客戶報告房屋事故，保險公司決定是否需要現場調整，如果需要則安排理賠員評估損壞，客戶計算損失並與保險公司協商報價，接受後授權維修承包商執行維修。」
- 結果： AI 生成語法正確的 BPMN 2.0 編排圖草稿，包括正確的發起者/接收者帶顏色和網關放置。
2. 智能驗證
編排圖有嚴格的規則（例如，每個任務必須恰好有兩個參與者）。
- 功能： 使用帶有 AI 輔助的 Model Checker。它不僅標記錯誤，還建議修復方案。如果你不小心把兩個帶都設成了白色，AI 會解釋為什麼這違反了規範，並提供一鍵修正。
3. 文檔與代碼生成
- 自動文檔： 直接從圖表元數據生成面向利益相關者的 PDF，用通俗英語解釋「契約」。
- API 骨架生成： 對於技術團隊，Visual Paradigm 可以將編排任務導出為 OpenAPI/Swagger 規範，彌合業務分析師與開發人員之間的差距。
⚠️ 初學者警告： AI 是強大的助手，但不能替代理解。務必驗證 AI 生成的發起者/接收者角色是否符合你的實際業務意圖。AI 懂語法；你懂語義。
結語
BPMN 編排圖是現代業務流程管理中缺失的一環。它們提供了一種乾淨、中立的語言來描述獨立系統和組織如何協作。通過專注於交互而非實現，你創建的模型更持久、更具法律效力且技術上更可操作。
對於初學者來說，學習曲線在於將思維從「我做什麼？」轉變為「我們交換什麼？」。一旦你掌握了三帶式任務結構和消息流的邏輯，你就解鎖了設計穩健 B2B 集成的能力。利用 Visual Paradigm 等工具的 AI 功能，可以將這一過程從理論練習轉變為快速實用的技能——讓你能在幾分鐘內將複雜的合同關係轉化為清晰、可執行的藍圖，而不是幾天。
從小處著手：選擇組織中一個簡單的雙方交互，將其建模為編排圖，體驗純粹關注契約所帶來的清晰度。
