在複雜的系統分析領域中，清晰的溝通至關重要。所謂「一張圖勝過千言萬語」，這在系統建模中體現得尤為真切。資料流程圖（Data Flow Diagram, DFD） 至今仍是視覺化系統資訊流最有效率的傳統方法之一。無論是手動、自動化還是混合模式，精心設計的 DFD 都能以圖形方式描繪系統需求，展示資料如何進入、離開、轉換及儲存。

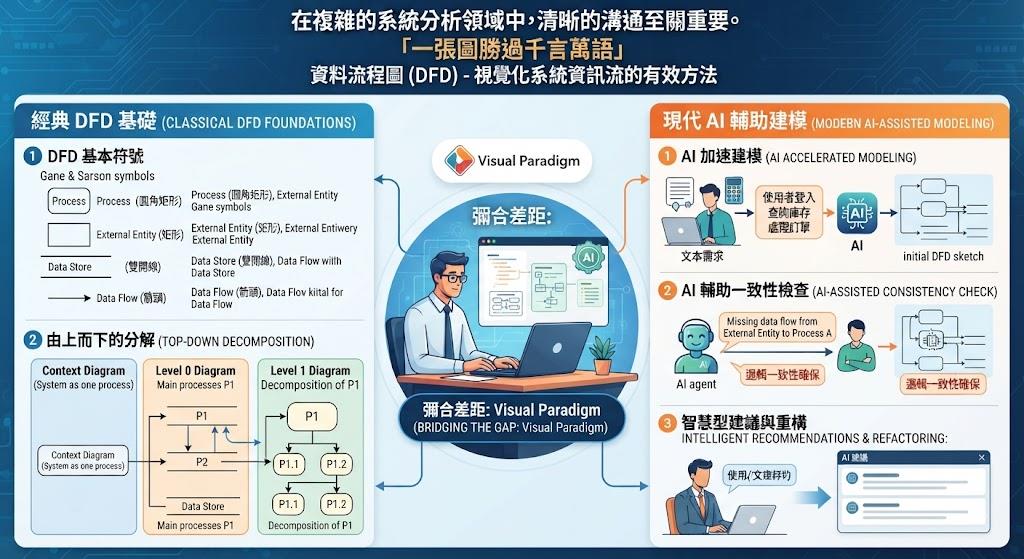

然而，建立 DFD 的方法論已隨時代演進。雖然理解基本符號與手動繪製技術對任何分析師而言仍是必備基礎，但現代工作流程已开始利用人工智慧（AI）來加速由上而下的分解（Top-Down Decomposition），並確保邏輯一致性。本綜合指南旨在彌合經典 DFD 理論與使用 Visual Paradigm 進行前沿 AI 輔助建模之間的差距，為您提供有效系統設計所需的基礎知識與先進工具。
第一部分：理解 DFD 基礎
什麼是資料流程圖？
資料流程圖（DFD）是資訊系統中資料「流動」的圖形表示法。其主要目的是展示整個系統的範圍與邊界。它是系統分析師與利害關係人之間重要的溝通工具，也是系統重新設計或開發的起點。
DFD 具有階層性。通常從**情境圖（Context Diagram, Level 0）**開始，將整個系統視為單一處理程序，並顯示其與外部實體的互動。隨後，分析師會深入鑽研至 Level 1、Level 2 及更深層次，將主要功能分解為更細緻的細節。雖然可以進展到 Level 3 或 Level 4，但超過 Level 3 的情況較為罕見；分解的深度應始終取決於功能的複雜度。
核心 DFD 符號
在開始繪圖之前，必須掌握 DFD 使用的四種標準符號：
1. 外部實體 (External Entity)
代表被研究系統邊界之外的人員、系統或子系統。它是資料的來源或目的地。.png)
2. 處理程序 (Process)
指進行資料操作與轉換的業務活動或功能。處理程序可以進一步分解為更低階層的圖表。.png)
3. 資料儲存 (Data Store)
代表處理程序所需或產生的持久性資料儲存區（例如：資料庫表格、會員表單、檔案）。.png){kind=small}
4. 資料流 (Data Flow)
代表資訊在實體、處理程序和資料儲存之間的移動。方向由箭頭指示。.png)
第二部分：傳統手動 DFD 建立
理解手動工作流程對於驗證 AI 生成的模型以及進行精確調整至關重要。以下是使用 Visual Paradigm 建立情境圖與 Level 1 圖表的逐步指南。
如何繪製情境級別 (Context-Level) DFD
- 從工具列選擇 Diagram > New，選擇 Data Flow Diagram，並將其命名為 Context。
- 將一個 Process 拖曳到畫布上，並命名為 System。
- 懸停在 System 上，拖出 Resource Catalog 按鈕，並選擇 Bidirectional Data Flow -> External Entity。將其命名為 Customer。
- 使用 Resource Catalog 建立一個連接到 System 的 Data Store，並設定為雙向流。將其命名為 Inventory。
- 新增剩餘的資料儲存（Customer, Transaction）以完成情境視圖。
如何繪製 Level 1 DFD
- 在情境圖中的 System 處理程序上按右鍵，選擇 Decompose。出現提示時確認新增連接的實體/儲存。
- 將新圖表重新命名為 Level 1 DFD。
- 在中間建立子處理程序（例如：Process Order, Ship Good, Issue Receipt）以詳細說明原始的 System 處理程序。
- 使用 Data Flows 連接元素。例如，將 Customer 連接到 Process Order 並標記為 "order information"。
- 繼續接線：將資料儲存連接到處理程序（例如：Customer 儲存連接到 Process Order），並將處理程序相互連接（例如：Process Order 連接到 Ship Good）。
- 完成 Level 1 圖表的版面配置。
提升可讀性
為防止圖表看起來過於僵硬：
- 在圖表背景上按右鍵，選擇 Connectors > Curve。
- 重新排列形狀以減少雜亂感並改善視覺流動性。
第三部分：AI 輔助建模工作流程
Visual Paradigm AI Chatbot 將 DFD 的建立從手動繪圖任務轉化為對話式設計會議。透過採用「圖表即程式碼」（Diagram as Code, Graphviz Dot）的方法，它實現了快速生成、版本控制與智慧分解。
步驟 1：啟動 AI 對話
在您的專案中存取 VP AI Chatbot。您可以透過詢問 "What Diagram Can you Create?" 來驗證其功能。
步驟 2：產生 Level 1 基礎架構
從廣泛的提示詞開始，以確立邊界與主要處理程序。
提示詞： “Draw A DFD for a Online Order Process system”
底層原理： AI 會產生 Graphviz Dot 程式碼以精確渲染圖表。
digraph DFD {
// --- GRAPH STYLE & Diagram Title---
graph [
rankdir = LR
splines = true
overlap = false
nodesep = 0.5
ranksep = 0.8
fontname = "Helvetica,Arial,sans-serif"
fontsize = 12
label = "Online Order Process System"
]
// --- NODE STYLES ---
node [
fontname = "Helvetica,Arial,sans-serif"
fontsize = 11
penwidth = 1.5
]
// External Entities
node [shape = box, style = "filled", fillcolor = "#E1F5FE", color = "#0288D1"]
Customer; PaymentGateway; Warehouse; Courier;
// --- SYSTEM BOUNDARY CONTAINER ---
subgraph cluster_SystemBoundary {
label = "Online Order Process System";
fontname = "Helvetica,Arial,sans-serif"
fontsize = 14
color = "#757575"
style = "dashed,rounded"
bgcolor = "#FAFAFA"
margin = 20
// Processes
node [shape = circle, style = "filled", fillcolor = "#E8F5E9", color = "#388E3C", fixedsize = true, width = 1.3]
P1 [label="1.0\nPlace\nOrder"];
P2 [label="2.0\nProcess\nPayment"];
P3 [label="3.0\nConfirm\nInventory"];
P4 [label="4.0\nShip\nOrder"];
// Data Stores
node [shape = record, style = "filled", fillcolor = "#FFF9C4", color = "#FBC02D", fixedsize = false]
OrderDS [label="{ <id> D1 | Orders }"];
ProductDS [label="{ <id> D2 | Product\nInventory }"];
ShippingDS [label="{ <id> D3 | Shipments }"];
}
// --- EDGE STYLES ---
edge [
fontname = "Helvetica,Arial,sans-serif"
fontsize = 9
color = "#555555"
arrowsize = 0.8
]
// --- DATA FLOWS ---
Customer -> P1 [label="Order &\nAccount Details"];
P1 -> Customer [label="Order\nConfirmation"];
P2 -> PaymentGateway [label="Payment\nRequest"];
PaymentGateway -> P2 [label="Payment\nStatus"];
P1 -> P2 [label="Order\nTotal"];
P2 -> P3 [label="Paid\nOrder"];
P3 -> P4 [label="Verified\nOrder"];
P1 -> OrderDS [label="Create\nOrder"];
P3 -> ProductDS [label="Update\nStock", dir=both];
P4 -> ShippingDS [label="Create\nShipment"];
OrderDS -> P3 [label="Order\nDetails"];
ShippingDS -> P4 [label="Shipment\nLabel"];
Warehouse -> P3 [label="Stock\nAvailable"];
Courier -> P4 [label="Delivery\nStatus", dir=both];
}
步驟 3：透過對話進行 Level 2 分解
無需手動繪製子處理程序，只需要求 AI 「放大檢視」。這將自動維持父子連結關係。
操作： 選擇建議 “Zoom in on the Payment Process for a level 2 DFD”
關鍵觀察： 父處理程序以粉紅色顯示作為邊界參考，有助於一目了然地驗證平衡性。
步驟 4：Level 3 深度鑽研
針對如付款驗證等複雜邏輯，可進一步深入探究至原子級任務。
操作： 選擇 “Break down the validate Payment sub-process further”
在 Level 3，AI 會識別平行處理機會並維持階層編號（例如：2.2.1, 2.2.2）。
步驟 5：利用共享工作階段保持連續性
AI 建模很少是線性的。VP AI 允許您恢復工作階段或分支發展，而不丢失上下文。
使用共享工作階段，您可以在保留所有先前定義的同時跳轉到不同的分支。
提示詞： “Zoom in on the Confirm Inventory Process for a level 2 DFD”
digraph DFD {
graph [
rankdir = LR
splines = true
overlap = false
nodesep = 0.5
ranksep = 0.8
fontname = "Helvetica,Arial,sans-serif"
fontsize = 12
label = "Confirm Inventory (Level-2) - Online Order Process System"
]
node [
fontname = "Helvetica,Arial,sans-serif"
fontsize = 11
penwidth = 1.5
]
node [shape = box, style = "filled", fillcolor = "#E1F5FE", color = "#0288D1"]
Warehouse;
subgraph cluster_SystemBoundary {
label = "3.0 Confirm Inventory";
fontname = "Helvetica,Arial,sans-serif"
fontsize = 14
color = "#757575"
style = "dashed,rounded"
bgcolor = "#FAFAFA"
margin = 20
node [shape = circle, style = "filled", fillcolor = "#E8F5E9", color = "#388E3C", fixedsize = true, width = 1.3]
P31 [label="3.1\nCheck Item\nAvailability"];
P32 [label="3.2\nReserve\nStock"];
P33 [label="3.3\nNotify\nCustomer"];
node [shape = record, style = "filled", fillcolor = "#FFF9C4", color = "#FBC02D", fixedsize = false]
ProductDS [label="{ <id> D1 | Product\nInventory }"];
OrderDS [label="{ <id> D2 | Orders }"];
ReservationDS [label="{ <id> D3 | Stock\nReservations }"];
node [shape = circle, style = "filled", fillcolor = "#FCE4EC", color = "#C2185B", fixedsize = true, width = 1.3]
P2 [label="2.0\nProcess\nPayment\n(parent)"];
P4 [label="4.0\nShip\nOrder\n(parent)"];
}
edge [
fontname = "Helvetica,Arial,sans-serif"
fontsize = 9
color = "#555555"
arrowsize = 0.8
]
P2 -> P31 [label="Paid\nOrder"];
P31 -> P32 [label="Available\nItems"];
P32 -> P33 [label="Stock\nReserved"];
P33 -> P4 [label="Verified\nOrder"];
P31 -> OrderDS [label="Read Order\nItems"];
P31 -> ProductDS [label="Check\nStock", dir=both];
P32 -> ProductDS [label="Decrement\nStock"];
P32 -> ReservationDS [label="Create\nReservation"];
P33 -> OrderDS [label="Update\nStatus", dir=both];
Warehouse -> P31 [label="Stock\nAvailable"];
Warehouse -> P32 [label="Restock\nAlert"];
}
步驟 6：透過分享進行協作
與團隊成員分享您的 AI 工作階段 URL，以實現協作細化，確保每個人都基於相同的上下文基準進行工作。
關鍵概念與範例摘要
| 概念 | 描述 | 範例 |
|---|---|---|
| 情境圖 (Context Diagram) | Level 0 視圖，將系統顯示為單一處理程序 + 外部實體。 | 線上商店系統 ↔ 客戶、供應商 |
| 平衡 (Balancing) | 確保父層級的輸入/輸出與子層級相匹配。 | 若 Level 0 有「訂單資訊」輸入，Level 1 必須消耗該資訊。 |
| 分解 (Decomposition) | 將複雜處理程序拆解為可管理的子處理程序。 | 「處理訂單」→「驗證庫存」、「扣款」、「產生發票」 |
| 圖表即程式碼 (Diagram as Code) | 使用文字語法 (Graphviz) 產生視覺圖表。 | P1 -> P2 [label="Order Total"]; 渲染為箭頭。 |
| AI 由上而下細化 | 透過對話鑽研細節，同時維持階層結構。 | 要求 AI「放大檢視付款」會建立連結的 Level 2。 |
其他 DFD 範例
結論
AI 輔助的由上而下分解代表了系統建模的重大演進。透過將傳統 DFD 的嚴謹方法論與 Visual Paradigm AI Chatbot 的生成能力相結合，分析師可以專注於邏輯正確性而非圖形佈局。能夠與模型對話、深入鑽研特定處理程序，並維持持久的共享工作階段，這將 DFD 的建立從單純的文件記錄任務轉變為動態、協作的設計活動。無論您是在架構新的電子商務平台還是重新工程舊有工作流程，結合手動專業知識與 AI 輔助都能確保在所有系統抽象層級上的清晰度、一致性與對齊。
