階層式資料流程圖（Hierarchical DFDs） 並非傳統瀑布模型的遺物，而是現代敏捷團隊釐清複雜系統的利器。它直觀、專注於數據流動，且完美契合迭代思維。更重要的是，結合 Visual Paradigm、AI Chatbot 與 VPasCode 這套現代化工具鏈，DFD 的繪製與維護已從「繁瑣的文書作業」轉變為「高效的需求工程」。

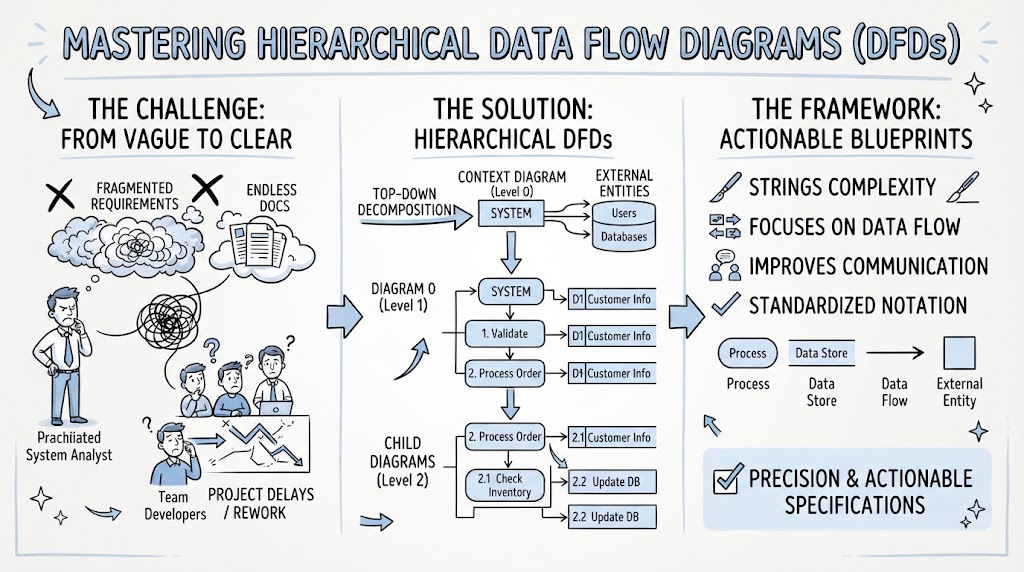

引言
在敏捷開發（Agile）盛行的今天，許多人誤以為「文件」與「圖表」是過時的負擔。然而，當團隊面對複雜的業務邏輯時，僅靠 User Story 和口頭溝通往往會導致理解偏差、反覆重做（Rework）與技術債累積。敏捷強調的是「有效的溝通」而非「沒有文件」。
階層式資料流程圖（Hierarchical DFDs） 並非傳統瀑布模型的遺物，而是現代敏捷團隊釐清複雜系統的利器。它直觀、專注於數據流動，且完美契合迭代思維。更重要的是，結合 Visual Paradigm、AI Chatbot 與 VPasCode 這套現代化工具鏈，DFD 的繪製與維護已從「繁瑣的文書作業」轉變為「高效的需求工程」。
本文將以最簡單直覺的方式解析 DFD 核心概念，說明其對敏捷團隊的價值，並展示如何利用 AI 與程式碼化工具大幅提升效率。
視覺資產說明： 本文保留原始文章中的所有圖表，以確保教學內容與視覺示例完全對應。
核心概念：簡單直覺的理解
拋開艱澀的學術定義，DFD 的核心其實只有三個直覺原則。掌握這些，你就掌握了系統分析的靈魂。
1. 洋蔥式分解（Top-Down Decomposition）
不要試圖一張圖畫完整個世界。就像剝洋蔥一樣，從最外層的「全貌」開始，一層層向內探索細節。
- 直覺理解： 先看森林（Context Diagram），再看樹林（Level-0），最後才看樹葉（Level-1+）。
- 好處： 每個人都能在自己需要的抽象層次上溝通，不會被細節淹沒。
2. 輸入輸出守恆（Balance Principle）
這是 DFD 的「物理定律」。父圖的一個處理過程被拆解成子圖後，子圖的所有輸入與輸出總和，必須完全等於父圖該處理過程的輸入與輸出。
- 直覺理解： 錢包裡有 100 元，拆成零錢後總額還是 100 元。不能憑空多出錢，也不能少掉錢。
- 好處： 自動偵測邏輯漏洞，防止需求在拆解過程中「消失」或「變造」。
3. 名詞驅動流動（Noun-Based Data Flow）
DFD 關注的是「什麼東西在移動」，而不是「什麼時候移動」。箭頭上的標籤永遠是名詞（如：訂單資料、驗證結果），絕不是動詞（如：提交訂單、檢查庫存）。
- 直覺理解： 水管裡流的是「水」，不是「輸送水的動作」。
- 好處： 強制團隊聚焦於數據本質，避免過早陷入程式碼級別的控制邏輯泥沼。
為什麼敏捷團隊更需要 DFD？
敏捷宣言說「工作的軟體優於詳盡的文件」，但這不代表我們不需要「精準的理解」。DFD 在敏捷環境中有三大不可替代的價值：
| 敏捷痛點 | DFD 如何解決 | 工具鏈加持效果 |
|---|---|---|
| User Story 碎片化 | DFD 提供全局視角，將零散的 Story 串連成完整的業務閉環，避免見樹不見林。 | AI 可自動從 Epic/Story 生成初始 DFD 草稿。 |
| 重構風險高 | 修改前先看 DFD，明確知道改動會影響哪些上下游數據流，降低回歸測試盲區。 | VPasCode 讓圖表隨程式碼版本控制，重構時同步更新。 |
| 新人上手慢 | 一張平衡良好的 DFD 勝過萬字文件，新成員能快速理解系統邊界與核心邏輯。 | Visual Paradigm Online 支援即時協作與註解，加速知識轉移。 |
關鍵洞察： DFD 不是為了產出完美的圖，而是為了引發正確的對話。在 Sprint Planning 或 Refinement 會議中，一張 DFD 能比文字描述更快暴露出隱藏的依賴關係與數據缺口。
現代化工具鏈：Visual Paradigm + AI + VPasCode
傳統 DFD 繪製耗時且難以維護，這也是它在敏捷時代被詬病的主因。但當我們引入以下組合時，遊戲規則改變了：
🤖 AI Chatbot：你的需求分析副駕駛
不再從空白畫布開始。你可以直接對 AI 說：「根據這段圖書館借閱需求，幫我列出所有外部實體與主要數據流。」AI 能在幾秒內生成結構化的分析結果，甚至主動提醒你遺漏的異常流程。
💻 VPasCode：Diagram as Code
將圖表視為程式碼。使用 Graphviz Dot 語法定義 DFD，意味著你可以：
- 用 Git 管理圖表版本，追蹤每一次變更。
- 在 CI/CD Pipeline 中自動驗證圖表語法。
- 透過文字搜尋快速定位特定數據流。
🎨 Visual Paradigm Online：所見即所得的協作平台
AI 生成的代碼或手動編寫的 VPasCode 可一鍵渲染為標準 DFD。團隊成員可在線上直接評論、標註，並將最終成果匯出或嵌入 Wiki。
實戰演練：圖書館借閱系統
讓我們透過一個完整案例，體驗這套方法論與工具鏈的威力。(請參考下方原始圖表)

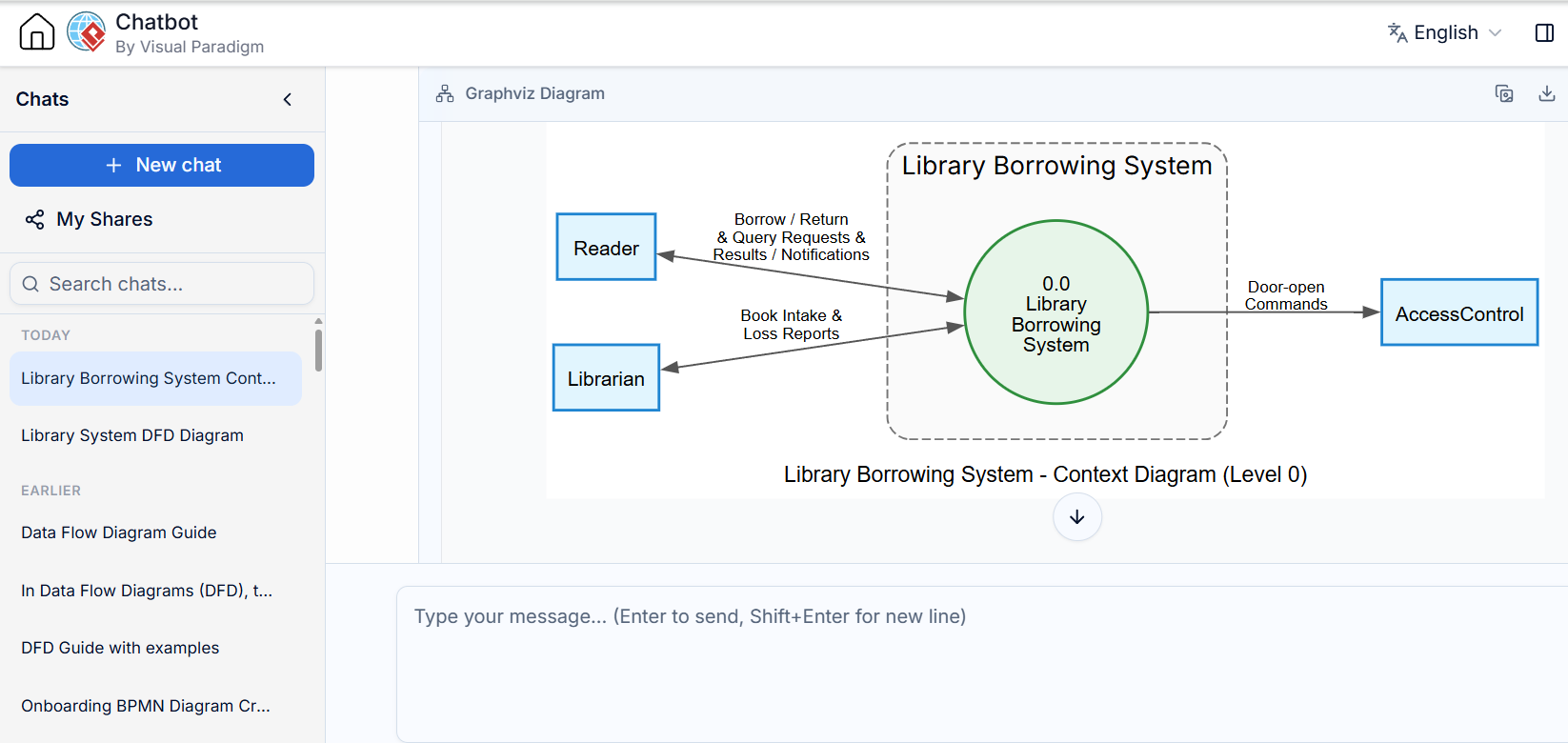

Step 1: Context Diagram（定義邊界）
目標： 確立系統與外界的互動契約。
- 中央單一處理代表整個系統。
- 識別所有外部實體（讀者、管理員、門禁系統）。
- 連接數據流，確保無實體間直連、無數據儲存。
🚀 工具鏈應用

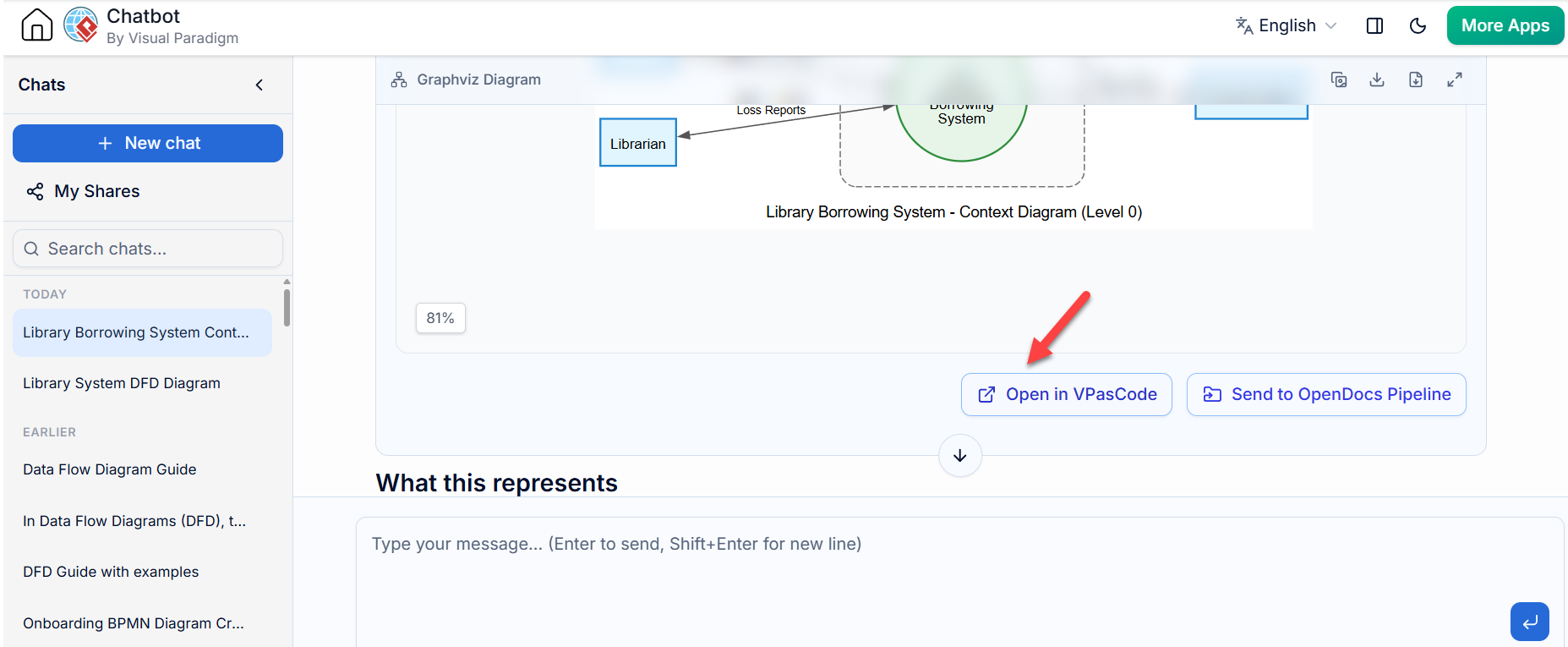

在 Visual Paradigm 的 AI Chatbot 中輸入需求描述，AI 會建議實體與數據流。確認後點擊 「Open in VPasCode」，直接進入代碼編輯模式。

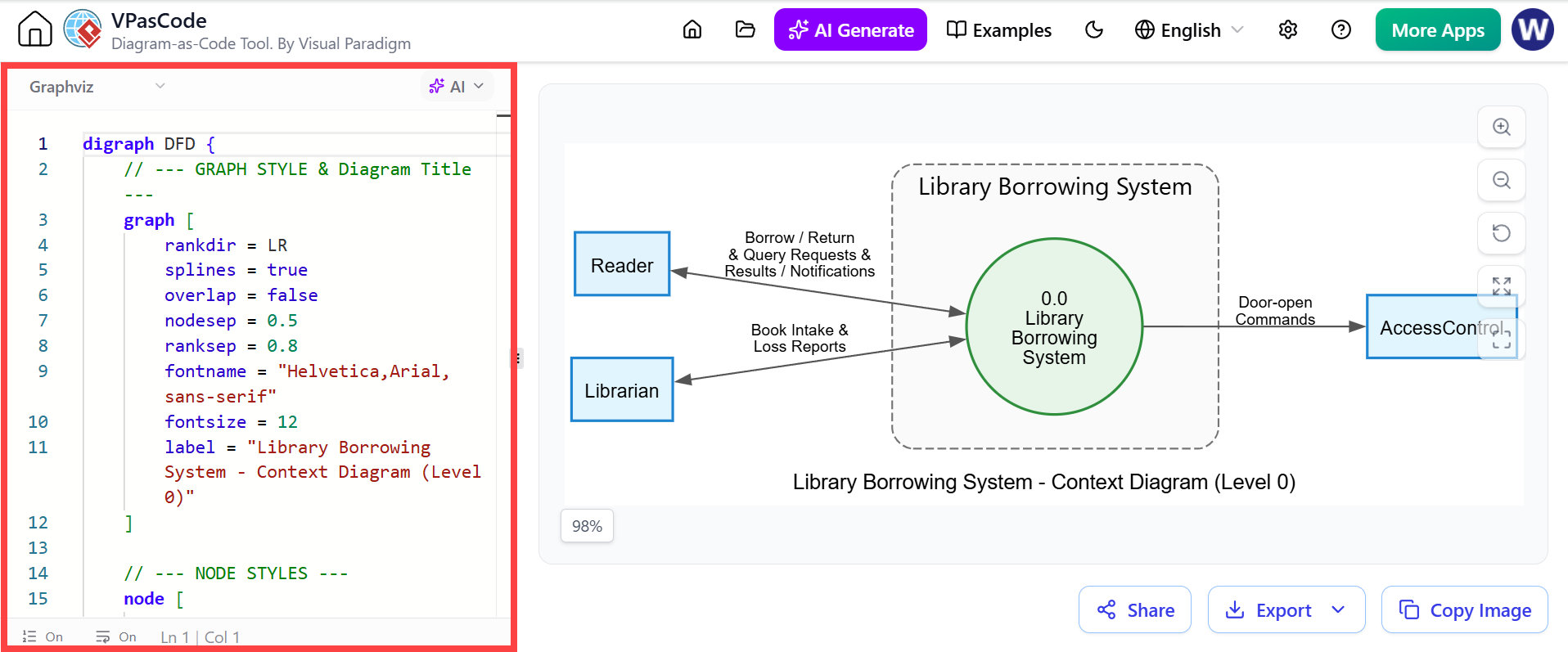

在 VPasCode 編輯器中，你可以像寫程式一樣精確定義圖表結構，享受語法高亮與自動補全：

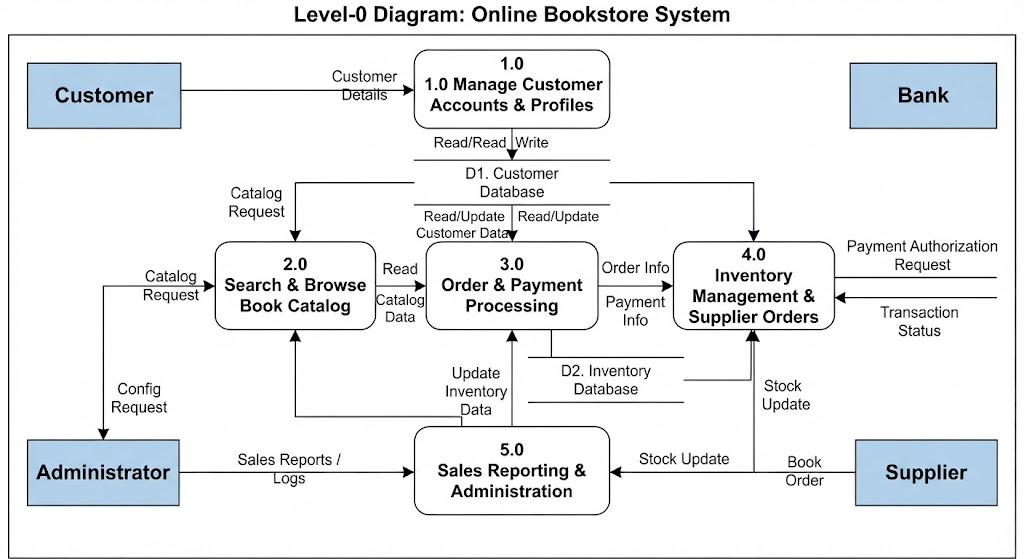

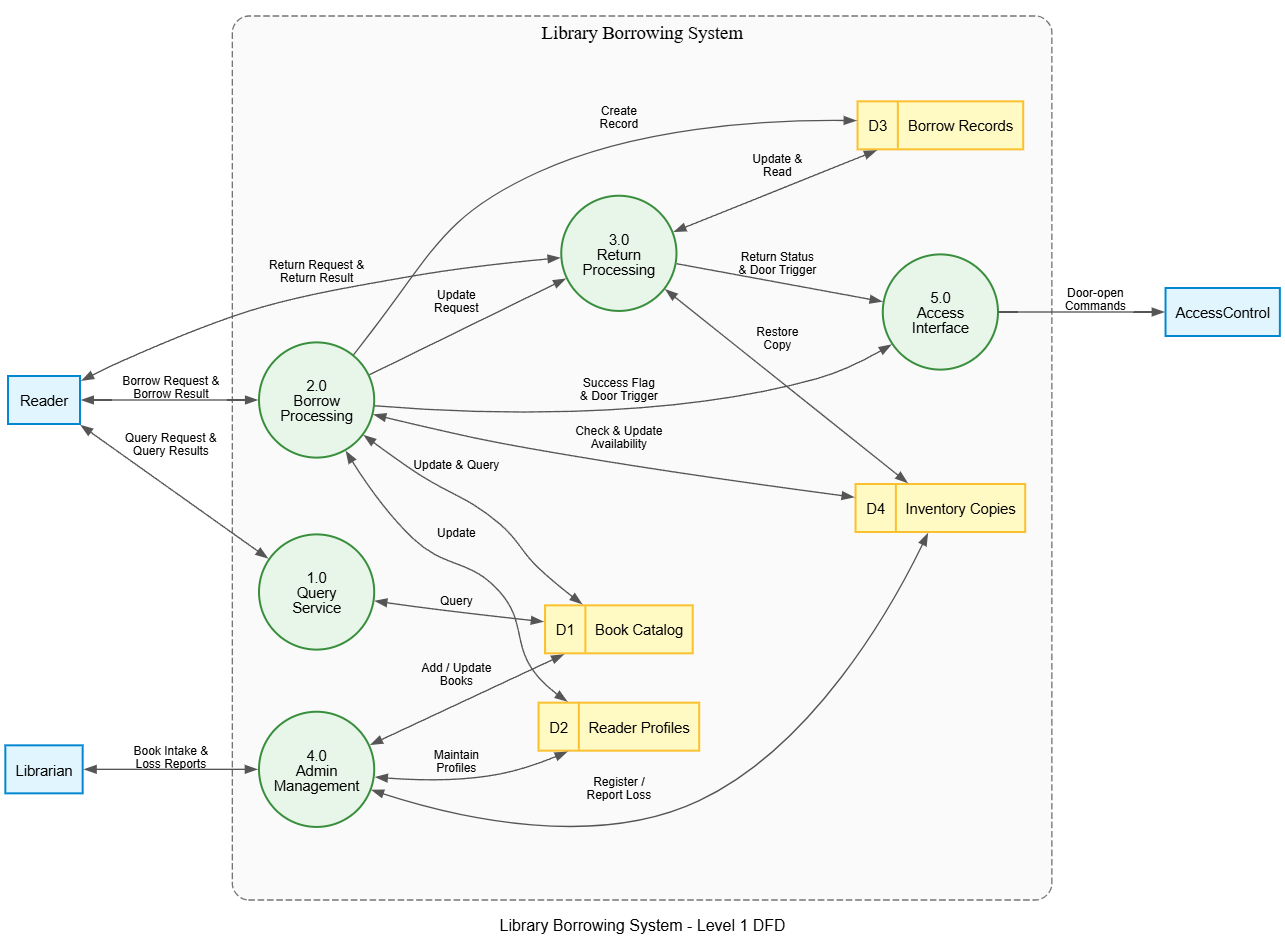

Step 2: Level-0 Diagram（功能概覽）
目標： 將系統拆解為 3-7 個核心業務能力。
- 處理： 1.0 查詢服務, 2.0 借閱處理, 3.0 歸還處理, 4.0 後台管理, 5.0 門禁接口
- 數據儲存： D1 圖書目錄, D2 讀者檔案, D3 借閱記錄, D4 館藏副本
- 平衡驗證： 確保 Context Diagram 的每一條進出流都在此層找到對應的處理節點。

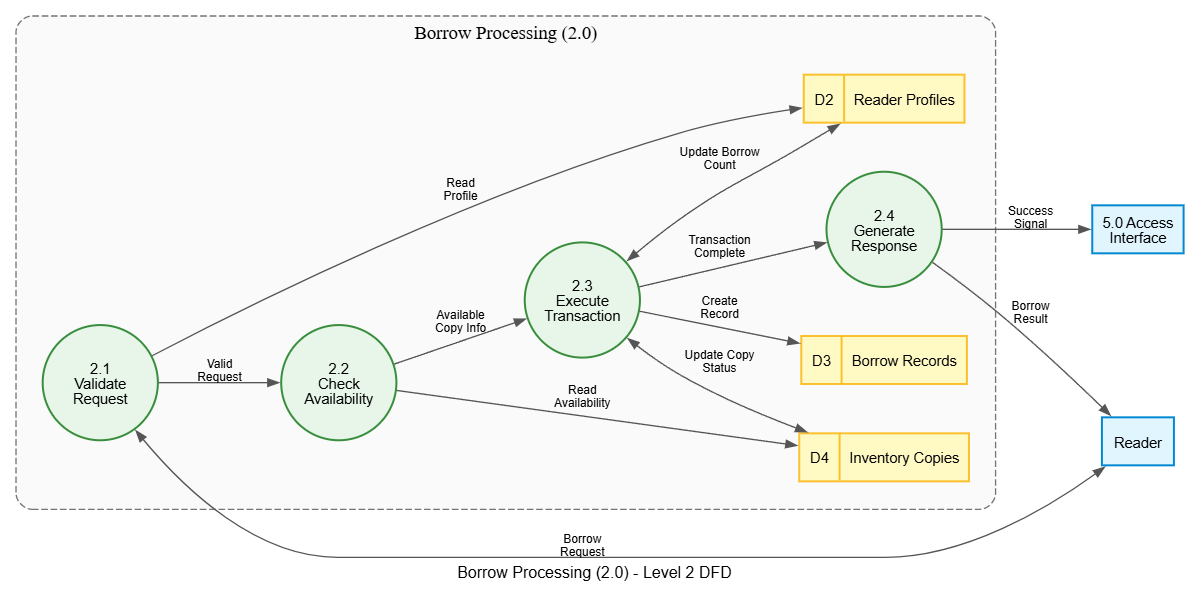

Step 3: Level-1 Diagram（深入細節）
針對複雜的「2.0 借閱處理」進行分解，直到每個子處理都足夠簡單、可獨立測試。
- 2.1 驗證請求 → 讀取 D2
- 2.2 檢查可用性 → 讀取 D4
- 2.3 執行事務 → 寫入 D3、更新 D4/D2
- 2.4 生成響應 → 輸出給讀者與門禁接口
💡 敏捷提示： 不必一次畫完所有 Level-1。在當前 Sprint 只细化即將開發的處理，其他保持黑盒。這就是「Just-in-Time Analysis」。
避坑指南：常見反模式與修正
即使有 AI 輔助，人類仍需把關邏輯正確性。以下是 AI 與新手最常犯的錯誤：
| 反模式 | 症狀 | 修正策略 | AI/工具如何協助 |
|---|---|---|---|
| 黑洞 | 只有輸入沒有輸出 | 補充錯誤訊息、日誌或狀態回報 | AI 可掃描並警告「Process X has no output」 |
| 奇蹟 | 只有輸出沒有輸入 | 追溯數據來源，補上輸入流或讀取儲存 | VPasCode 靜態分析可標記未定義來源的流 |
| 灰洞 | 輸入不足以產生輸出 | 增加缺失的輸入或儲存讀取 | 平衡檢查腳本自動比對父子圖數據量 |
| 儲存直連 | 兩個儲存之間有箭頭 | 插入處理節點，數據移動必經轉換 | 語法驗證器直接報錯 |
| 動詞標籤 | 數據流命名為「檢查」、「計算」 | 改為名詞：「驗證結果」、「計算值」 | AI 可建議更合適的名詞化標籤 |
品質保證清單
每次完成一個層級，花 5 分鐘執行以下檢查：
- 父子平衡： 所有外部數據流是否精確繼承？
- 數據守恆： 是否存在黑洞、奇蹟或灰洞？
- 儲存合理性： 每個儲存是否都有讀寫操作？（純讀或純寫需特別註明原因）
- 命名一致： 相同數據在不同圖中是否使用完全相同的名稱？
- 粒度適中： 單圖元素是否在 5-9 個之間？超出則繼續分解。
- 數據字典同步： 新增/修改的數據流是否已更新至數據字典？
結論
DFD 從未過時，過時的是低效的繪製方式。
在敏捷時代，階層式資料流程圖的价值不在於產出完美的文檔，而在於它強迫團隊進行結構化思考。它將模糊的需求轉化為可驗證的數據契約，將碎片化的 Story 串連成穩健的系統架構。
當我們將 DFD 與 Visual Paradigm 的專業建模能力、AI Chatbot 的智能分析、以及 VPasCode 的工程化實踐相結合時，我們獲得的不僅是一張圖，而是一套活的需求資產。這套資產可以版本控制、可以自動驗證、可以即時協作，真正融入了敏捷團隊的日常節奏。
別再讓複雜系統成為團隊的黑箱。從今天開始，用現代化的 DFD 實踐，讓數據流動可見、讓系統邏輯透明、讓敏捷開發真正敏捷。
