透過積木的拖拉和組合，不用程式背景也不需要電子背景，只需要一個瀏覽器，就可以讓你快速做出一些應用程式。

這篇將手把手一切從零開始帶這大家做一個物聯網應用，遠端可以開關燈的程式，

也就是如果你今天出門忘記關燈了，你可以隨時隨地只要有網路+瀏覽器，就可以直接把家裡的燈關掉。

Step1:

        你需要一個開發板和LED燈泡，可到露天搜尋”開發板”，這次範例的介紹是以”smart開發板”為例，它的外觀大小與50元差不多

LED燈顏色不限，外觀一長腳一短腳

Step2:

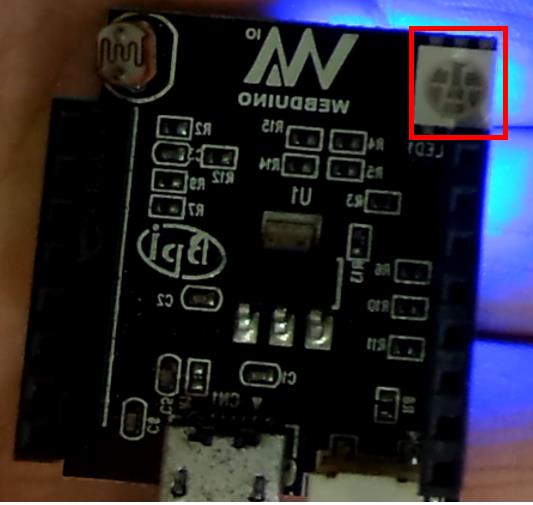

將電源線連接到開發板與電腦usb插頭，因為還沒設定開發板，所以此時紅燈閃爍為正常狀態

Step3:設定開發板

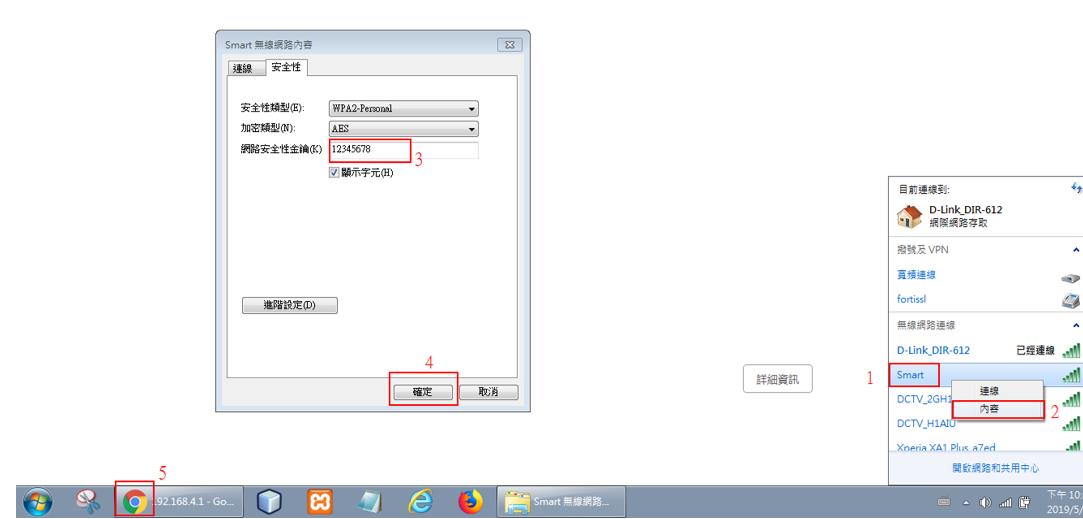

連接區域網路

1.找到smart

2.右鍵->內容 或 點兩下

3.輸入密碼

4.確定 or 連線

5.打開瀏覽器

6.網址列輸入192.168.4.1

Step4.輸入你自己的wifi 連結的SSID(帳號與密碼)

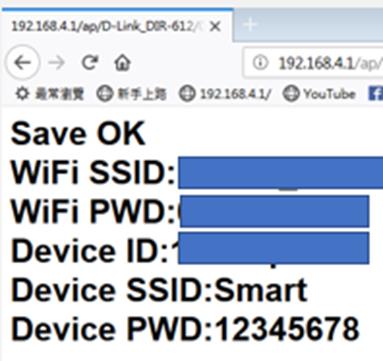

Step5. 連接成功

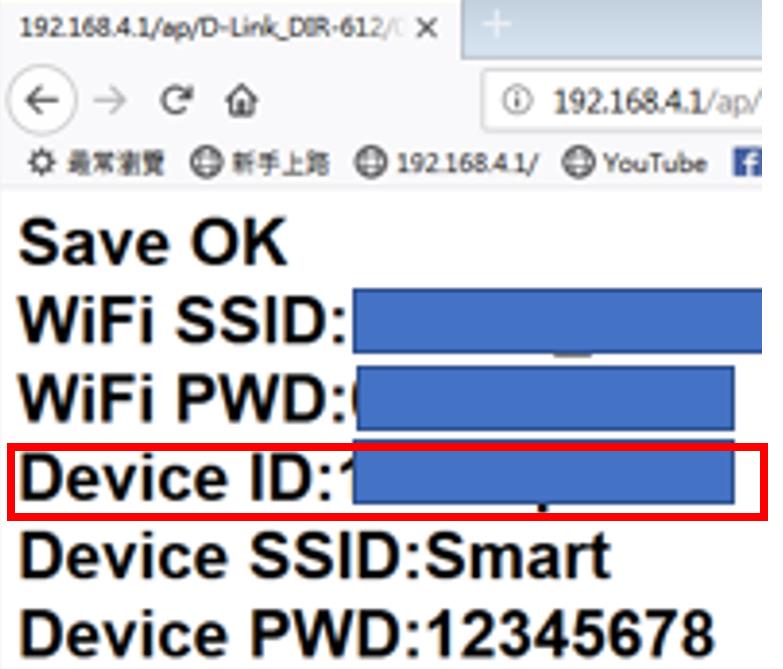

• 請記得你的Device ID
• 開發版Smart紅燈熄滅

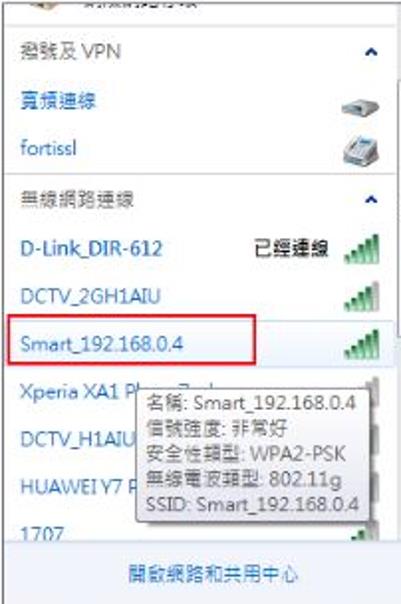

Step6. 連接成功，請記起後面IP的位址Smart_192.168.0.4 備用



Step7. 重新拔插開發版電源

• 正常:

紅燈閃爍(約10~20秒)

接著紅燈  熄滅

• 不正常:

重新執行1~7步驟



設定完成後，開始建置寫程式的環境。

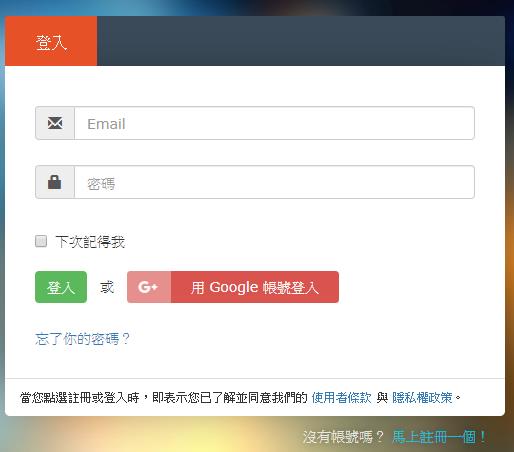

先到https://id.webduino.io/signin 註冊一個帳號，或用gmail登入也可以。

登入後選右邊裝置管理

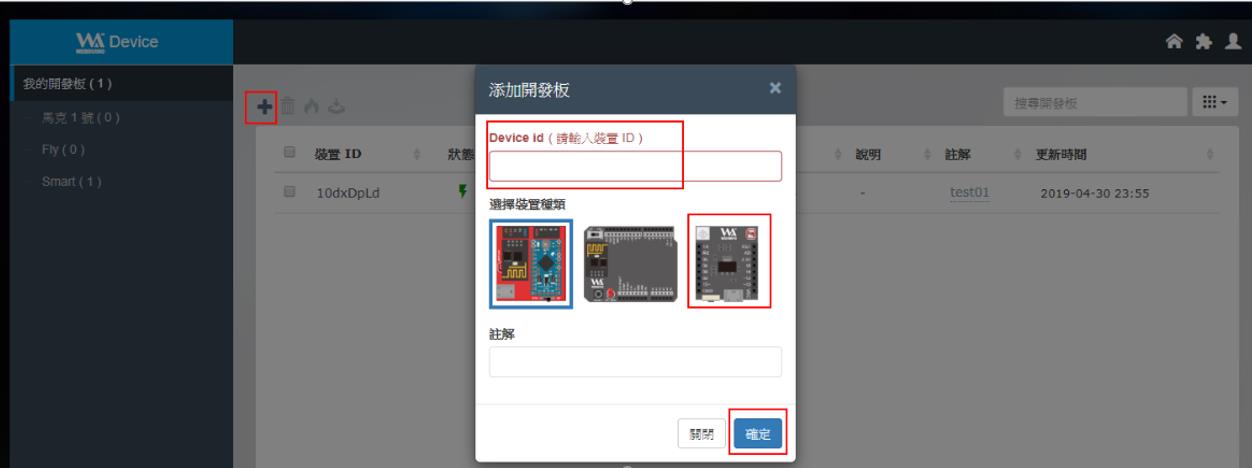

點選+號，輸入Deviceid(參考剛剛設定完成時出現的Deviceid)

接著點選你目前的開發板，按確定

新增完畢後，會顯示你目前的裝置

點選認證跟狀態，需要接上你的開發板，狀態與認證會顯示綠燈，代表設定完成

如設定成功，接上時會閃爍紅燈約幾秒後，紅燈會熄滅，為正常狀態，如紅燈未熄滅，代表設定不成功，請重複以上步驟在設定一次。

準備好後，就可以開始來玩積木寫程式了！

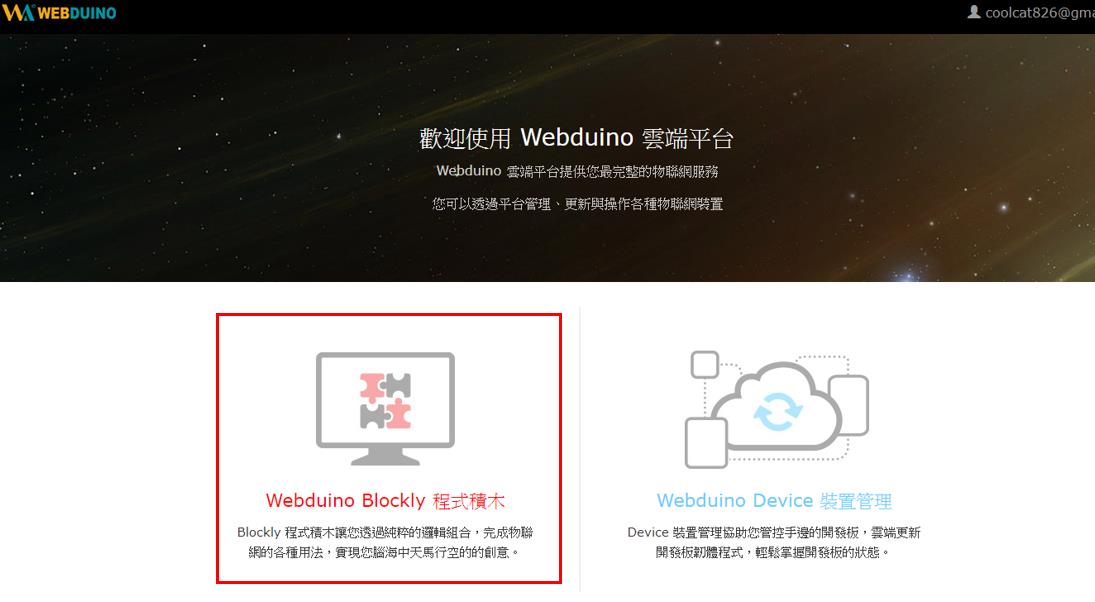

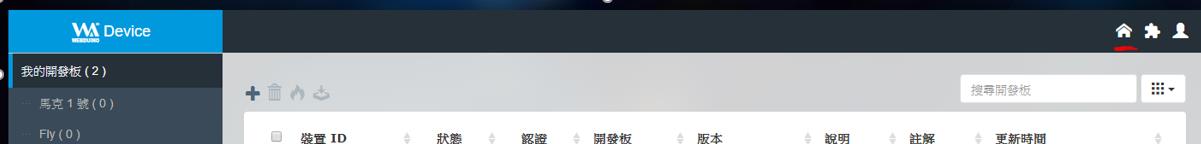

點選右上角”房子”回到首頁



接著選擇左邊程式積木



就可以開始實作我們第一個範例(遠端開關燈)

Step1:

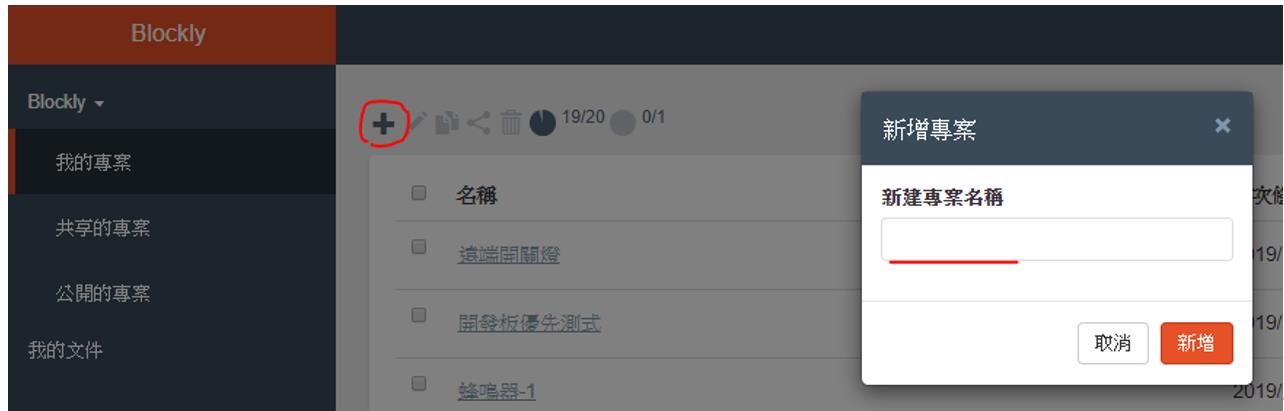

點選+號新增專案

Step2:

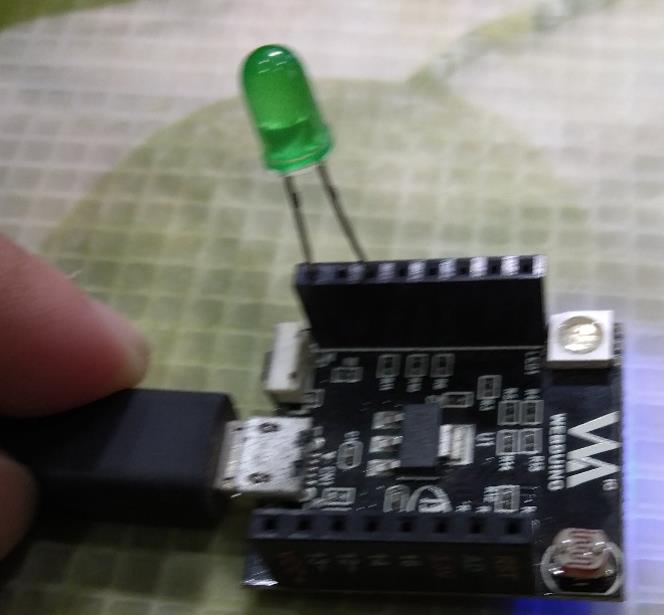

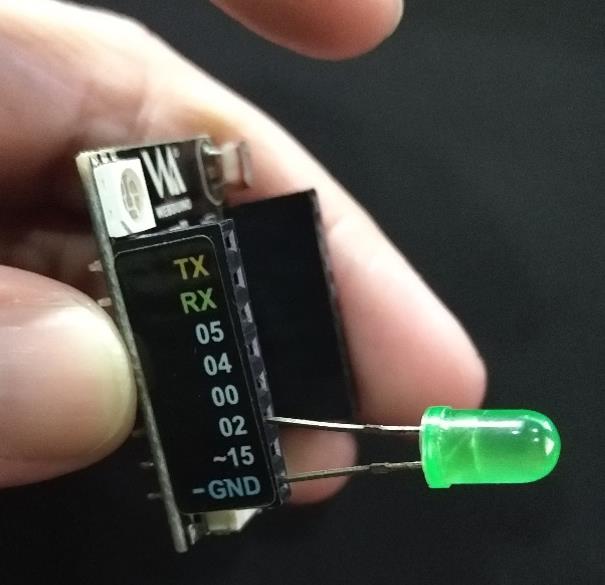

將LED燈接上開發版長腳接(02)腳位,短腳接地(GND)

Step3:

插上電源線，一頭開發版，另一頭接電腦USB孔

Step4:

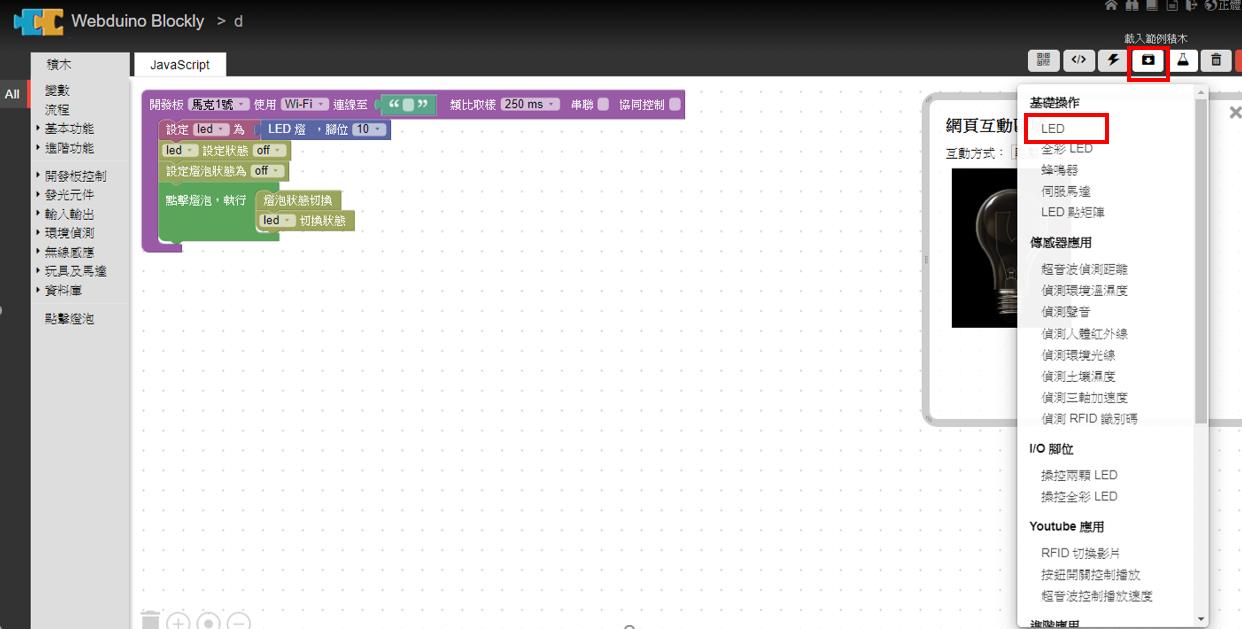

點選載入 範例積木>>LED (此時右邊自動載入基本積木)

Step5:

1.在拼圖上選擇目前使用的開發板(此範例是用smart)

2.輸入Deviceid

3.輸入LED燈腳位:2

4.主程式解析:

• ​預設LED燈(開發板上面的)為關閉
• 預設燈泡(網頁版顯示的燈泡)為關閉
• 點擊燈泡(5)時要去做燈泡與LED燈開關切換亮的時候關閉，關閉時在點一下就可讓燈泡亮。



​

5.網頁版顯示程式控制畫面，點選燈泡即可控制LED燈

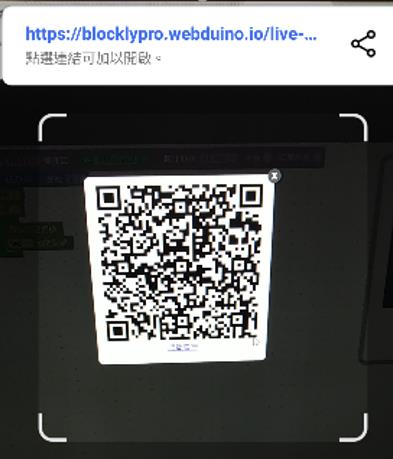

6.用手持裝置(手機或平板)掃描QRCODE，讓手持裝置也能夠遠端控制LED燈

7.手機開啟QRCode 條碼掃描

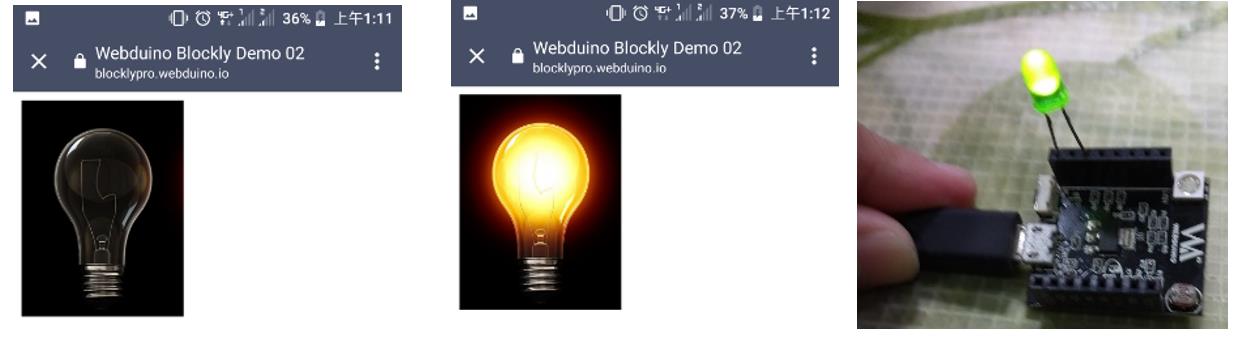

8.開啟程式首頁，範例是一個未發光的燈泡，點選燈泡時，網頁版的燈泡會自動打開，開發版上的燈泡也會打開，再點一下就可關閉燈泡

接下來只要帶著手機或平板出門(記得連結網路)，即可以遠端控制家裡的LED燈泡了!
