2009-06-15

Widgets in Windows Mobile 6.5 - 簡介

Widgets 顧名思義，他是一個小工具，在Windows Mobile 6.5所中新增的功能；Widgets也是依附在瀏覽器上面執行的，Widgets能夠在Mobile系統上順利的運作這要歸功於Internet Explorer Mobile 6，沒記錯的話Internet Explorer Mobile 6是基於IE6的核心下去修改、實作的，所以Internet Explorer Mobile 6包含了更多的功能以及更好的使用者經驗

Note：本篇是基於下列MSDN以及Windows Mobile Team blog參考資料所做，如有錯誤或補充的部分歡迎大家提出；文中所列相關程式碼是基於參考資料中所列，希望有助於大家能夠初步的認識Widgets. 參考資料：





Widgets 顧名思義，他是一個小工具，在Windows Mobile 6.5所中新增的功能；Widgets也是依附在瀏覽器上面執行的，Widgets能夠在Mobile系統上順利的運作這要歸功於Internet Explorer Mobile 6，沒記錯的話Internet Explorer Mobile 6是基於IE6的核心下去修改、實作的，所以Internet Explorer Mobile 6包含了更多的功能以及更好的使用者經驗，下面這篇文章有一些有關Internet Explorer Mobile 6的相關資料，有興趣的朋友可以參考看看Internet Explorer Mobile 6

那麼Widgets在Windows Mobile上是扮演什麼樣的角色呢？首先有幾個重點部分

  • Widgets是以HTML做為介面(外觀)的主體
  • Widgets支援使用CSS樣式來豐富介面(外觀)
  • 是以JavaScript做為撰寫的語言，也支援了AJAX的功能

所以，對於以往有過Web開發經驗的程式開發人員，都能夠很快的上手Widgets的開發。有個部分要特別提一下，對於以往在Mobile上的Web服務或是應用程式Widgets的優點是什麼呢？Widgets主要的優勢就是上面提到的幾點了，介面需要用到圖片、CSS設定等等，都可以事先放在Client端(Mobile裝置)，不需要全部都從網路下載，那麼相信可以減少可觀的封包數量，不僅僅加快速度也節省荷包。 所以在Mobile系統上加上以往的開發方式就變成了以下這些

  • Native Code，使用eVC或是VC++來開發
  • Managed Code，使用VB/C#來開發基於compact framework上的應用程式
  • 使用JavaScript開發的Widgets應用程式

想要先看看Widgets的應用大概是什麼樣子的話，可以先參考這篇MSN Money的相關說明以及圖片

Windows Mobile 6.5 – What’s in for developers?

好了，現在我們可以開始動手來做我們的第一個Widgets程式了；在開始寫程式之前要先準備一下開發環境，以Widgets來說，倒也不一定需要Visual Studio開發環境了，只要使用你慣用的Web開發工具加上Windows Mobile 6.5的模擬器就可以玩了，不過筆者來是習慣使用Visual Studio來做(這是中毒了嗎..)。 首先請先確認電腦中有安裝了Device Center(for Vista)，或是ActiveSync 4.5(for XP)，沒有的話請先到微軟的網站上下載、安裝。

再來必須下載SDK，SDK的位置請到這邊下載 Windows Mobile 6.5 Developer Tool Kit http://www.microsoft.com/downloads/details.aspx?displaylang=en&FamilyID=20686a1d-97a8-4f80-bc6a-ae010e085a6e

安裝完畢之後在開始功能表就可以看到相關的項目了



其中在Standalone Emulator Image資料夾中就是模擬器了，首先就先把WM 6.5 Professional模擬器給執行起來，執行之後依照預設會看到WM6.5的執行介面

接下來，因為後面會需要複製測試相關的檔案，所以必須設定一下共用資料夾，設定方式，設定的方式也很簡單，首先在模擬器視窗上面點選”檔案”功能表，之後按下”設定”的項目，之後在”一般”的頁籤裡面就可以看到設定的地方了



以這個例子來說我是設定為D:\Shared，設定完畢之後點選確定，那麼之後共用資料夾就會以”儲存卡”的方式存在於WM 6.5模擬器中。接下來如果想要讓你的模擬器可以連上裝置模擬器連上網路的話，必須要利用Device Center/ActiveSync，以及”裝置模擬器管理員”，由於這次說明使用的範例不會使用到連線網路以及Ajax的部分，所以這部分留待下次再做說明，而”裝置管理員”可以在下面的位置中找到 C:\Program Files\Microsoft Device Emulator\1.0\ dvcemumanager.exe 接下來就是程式的部分了(每次一到這個步驟就莫名興奮起來XD)，首先Widgets應用程式主要是由三個部分所組成

  • 主體的HTML檔案
  • 做為metadata所使用的config.xml檔案
  • 做為顯示在開始功能表中，應用程式的圖示檔(支援ico、jpg、png)

*註：更詳細的資料可以參考Developing Widgets for Windows Mobile 6.5 Config.xml主要的用途就是告訴系統Widgets應用程式的啟始頁面，以及所使用的圖示檔案的名稱；其他部分就是對於應用程式的描述等，一個簡單的範例會長的像是下面這樣

<?xml version="1.0" encoding="utf-8" ?>
<widget version="1.0"
        xmlns="http://www.w3.org/ns/widgets"
        id="">
 <name>My first widget</name>
 <content src="Page1.htm" type="text/html" />
 <access network="true" />
 <icon src="icon.png"/>
 <description>
    This is my first widget.
 </description>
</widget>



是不是很容易懂呢？Name屬性就是最後會出現在”新增移除程式”中的名稱，content標籤是指定為起始的頁面檔案，icon標籤當然就是應用程式的圖示了。 接下來就是撰寫HTML檔案了，由於筆者對於美工天分不足，加上對於Web開發功力不強，所以對於這部分就要請各位看官多多自行嘗試了，不免俗的，身為一個程式人，說什麼也要先來個Hello World瞧瞧，下面就是Hello world中的內容了



<htmlxmlns="http://www.w3.org/1999/xhtml" >
<head>
    <title>Test Page</title>
</head>
<body>
    <divid="div1">Hello World</div>
</body>
</html>



最後要記得準備一下做為應用圖示用的圖片檔喔。

好，準備妥當了，接下來就是要把檔案封裝成widgets應用程式的安裝檔案了。切換到我們放置程式碼的資料夾，把三個檔案選擇起來，之後點選右鍵，選擇”傳送到””壓縮的(zipped)資料夾，像下圖



之後就會產生了zip的檔案了，Widgets其實就是利用zip來做封裝，最後為了讓Mobile系統知道這是一個Widgets應用程式，必須要將剛剛產生的zip檔案變更副檔名為”wgt”，到這裡準備就完成了，實際安裝到模擬器上測試看看吧。

還記得在前面的步驟中有設定過”共用資料夾”嗎？先把wgt檔案複製到該資料夾中，之後在模擬器中，切換到”Storage Card”，就會看到wgt檔案了，你會發現wgt檔案在WM系統中，圖示會長的不太一樣，點選wgt檔案就可以開始進行安裝了，下面用幾張來說明安裝過程

點選安裝之後會出現安裝的提示訊息(右圖)

安裝完成之後會自動的執行Widgets應用程式，上圖這張是說明Widgets應用程式會使用到網際網路服務，而這個能會造成額外的費用產生，舉例來說也就是說如果你是用3G連線，不是吃到飽的話，那麼Widgets程式可能會用到網際網路服務，而這時候就要算錢了。

之後Widgets程式執行起來之後就會看到打遍大江南北，橫跨各種平台響噹噹的人物”Hello World”了。

到目前為止還沒有看到Widgets比較特殊的地方，接下來下面筆者針對於Widgets提供的物件SystemState來做一下示範。為什麼說Widgets提供的物件呢？主要是因為Widgets也是依附在瀏覽器上執行的全螢幕應用程式，所以基於安全性的考量，對於系統存取上也受到了限制；但是開發應用程式時，有些時候是必須要知道系統的狀態的，例如說當銀幕產生了轉向(直式切換為橫式)，或是電池狀態處於低電量的情形下，應用程式可能都必須做出對應的動作，所以在Widgets中提供了SystemState的物件可以用來偵測系統的狀態，下面以當螢幕變更顯示方向的部分來做說明，筆者做了如下簡單的HTML/JavaScript在主要頁面中

<!DOCTYPEhtmlPUBLIC"-//W3C//DTD XHTML 1.1//EN""http://www.w3.org/TR/xhtml11/DTD/xhtml11.dtd">
<htmlxmlns="http://www.w3.org/1999/xhtml" >
<head>
    <title>Test Page</title>
    <scripttype="text/javascript">
        var systemState; /* global vara */
        function QueryBettery() {
            var systemState = widget.createObject("SystemState");
            document.getElementById("lab1").innerHTML = systemState.PowerBatteryStrength;
            return;
        }

        function DisplayRotationChange() {
            alert("power change");
        }
    </script>
</head>
<body>
    <inputtype="button"id="GetBettery"onclick="QueryBettery()"value="Click Me" /> <br />
    <labelid="lab1">I am a label</label>
    <scripttype="text/javascript">
        systemState = widget.createObject("SystemState");
        var DisplayRotation = systemState.DisplayRotation;
        DisplayRotation.addEventListener("changed", DisplayRotationChange);
    </script>
</body>
</html>

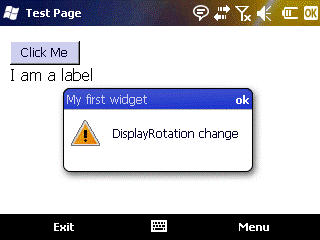

在上面程式碼中，可以看到藉由建立SystemState物件之後，呼叫addEventListener方法之後，就可以針對特定狀態發生時，註冊一個處理常式，這部分要特別注意一下，在MSDN上面的範例程式是呼叫addEventHandler，而這樣子是不會有作用的，正確的是addEventListener。 修正了Widgets的HTML檔案，要怎麼更新上去呢？到”Setting”裡面將原先安裝的程式移除之後，重新封裝Widgets應用程式，之後重新安裝；當然這是一個方式，但測試階段來說這樣太麻煩了，可以將新的HTML檔替換掉安裝目錄中的檔案就行了，安裝位置會在 \Program Files\Widgets\User 中，點選到該目錄中後，可以看到以數字為命名的資料夾，這是安裝的時候會自動產生的，是會一直自動累加下去的數字；如果你之前沒有安裝過其他Widgets應用程式的話檔案應該是位於2資料夾，因未預設WM 6.5模擬器中就有安裝過一個Widgets應用程式了。更新完之後，執行應用程式之後，在螢幕轉向時就可以發現事件被trigger了，像是下圖這樣

本次簡介就到這了，希望各位對於Widgets能有初步的認識，以上有如有謬誤的地方還請通知筆者，也請各位看官海涵了。
