web-to-app linking 技術讓 App 與 website 可以互相串聯，例如：原本在 App 已經做好購物機制，在用戶在瀏覽網頁或是點到特定的 URL link 時就會開啓 App 進去必要的流程跟畫面。

如果 website 未註冊支援該 App，用戶點擊了連結一樣只是開啟 web browser，使用經驗是不會有影響的。

要做到這樣的效果有幾個重點：

1. 在 App 的 package.manifest 宣告要處理的網站路徑
2. 在該網站的 root 目錄層加入特定的檔案，裡面宣告要支援的 App package family name
3. 在 App 加入 OnActived 的事件處理由連結送入的内容

Step1. 在 package.manifest 宣告要處理的 http 與 https link：

<Application>
  <Extensions>
    <uap3:Extension Category="windows.appUriHandler">
        <uap3:AppUriHandler>
            <!-- 可以加入到 1000 組 -->
            <uap3:Host Name="botwebhook.azurewebsites.net" />
        </uap3:AppUriHandler>
    </uap3:Extension>
  </Extensions>
</Application>

uap3 來自 http://schemas.microsoft.com/appx/manifest/mobile/windows10 的定義，需要把 App 升級到 target version: 14393 才會被讀取。

另外，在 uap3 裏面還有更多的説明可以參考 uap3:AppUriHandler。

Step2. 在網站的根目錄加入 JSON 格式的檔案，命名為： windows-app-web-link 不需要副檔名 ：

[
  {
    "packageFamilyName": "d78b1add-10d6-43c8-b4d9-445edc861b0f_s1mb6h805jdtj",
    "paths": [ "*" ],
    "excludePaths" : [ "/news/*", "/blog/*" ]
  },
  {
    "packageFamilyName": "Your2ndAppsPFN",
    "paths": [ "/example/*", "/links/*" ]
  }
]

格式説明：

• packageFamilyName：可以從 package.manifest 中取得，代表該 App
• paths: 定義可以被註冊的網站路徑。衹有被寫在這裏的路徑，App 才會被觸發
• excludePaths: 定義被排除不可以被訪問的網站路徑

由於網站的目錄很多層，因此，可以利用萬用字元(wildcards)來定義，如下説明：

Wildcard	Description
\*	Represents any substring
?	Represents a single character

例如上述範例， /news/* 代表 news 目錄下的檔案都可以存取；如果是 /new*/ 代表是任何 new 起頭的目錄都可以使用；

盡量多使用 excludePaths 規範 App 所要支援的範圍，避免用戶點擊 link 後進入到 App 不能處理的範圍反而更糟糕。

放在 web server 根目錄的 JSON 檔案會在 App 被安裝的時候，Windows 系統利用 https 連線去檢查是否符合格式。

Step3. App.xaml.cs 註冊處理 OnActivated 事件：

protected override void OnActivated(IActivatedEventArgs e)
{
    Frame rootFrame = Window.Current.Content as Frame;
    if (rootFrame == null)
    {
       // 建立 rootFrame 邏輯與還原之前的 App 狀態
    }

    // Check ActivationKind, Parse URI, and Navigate user to content
    Type deepLinkPageType = typeof(MainPage);
    if (e.Kind == ActivationKind.Protocol)
    {
        var protocolArgs = (ProtocolActivatedEventArgs)e;
        switch (protocolArgs.Uri.AbsolutePath)
        {
            // ... 利用 url path 來拆解要前往的目錄
        }
    }

    // Default navigation
    rootFrame.Navigate(deepLinkPageType, e);

    // Ensure the current window is active
    Window.Current.Activate();
}

上面是截取 Support web-to-app linking with app URI handlers 的程式片段。

可以看出在 JSON 裏面定義的路徑，在 OnActivated 事件拿到的就是可存取範圍的 path，藉由拆開 path 轉還到特定的頁面，link 裏面有帶一些 query string 一樣可以被處理。



[補充]

1. 根據 Support web-to-app linking with app URI handlers 提到：

• 需要確定寫在 windows-app-web-link 裡的路徑(link) 都是 App 可以處理的，如果不行要記得移除以免用戶錯亂
• 在宣告處理多個 host 時，要注意 www.example.com 與 example.com 是不同的 host
• 用戶可以自行從設定中選擇開啓 link 的對象是誰
• windows-app-web-link 檔案必須上傳到有支援 https 的 server
• 如果需要更換支援的 link，不需要更新 App 只要更新 windows-app-web-link 檔案，用戶在 1-8 天之内就會更新
• 宣告在 package.manifest 的 host 時，系統會自動去驗證該 host 是否有 windows-app-web-link 檔案，不需要自己上傳
• This feature works whenever your app is a UWP app launched with LaunchUriAsync or a Windows desktop app launched with ShellExecuteEx. If the URL corresponds to a registered App URI handler, the app will be launched instead of the browser.

2. 如果在 Desktop 下， 開啓 Edge (或是其他的 browser) 點擊 link 是不會開啓 App 的，只能透過 Windows Key + R 輸入要測試的 link 。

    或是把 link 傳給其他的 app (例如：LINE, Facebook messenger) 從裡面點擊 link 也是可以。

3. 在 Mobile 下，在 Edge 裏面點擊註冊 host 的 link 是可以直接開啓 App 的 4. 如果想要從設定裏面調整 apps for websites 的設定可以參考下圖：

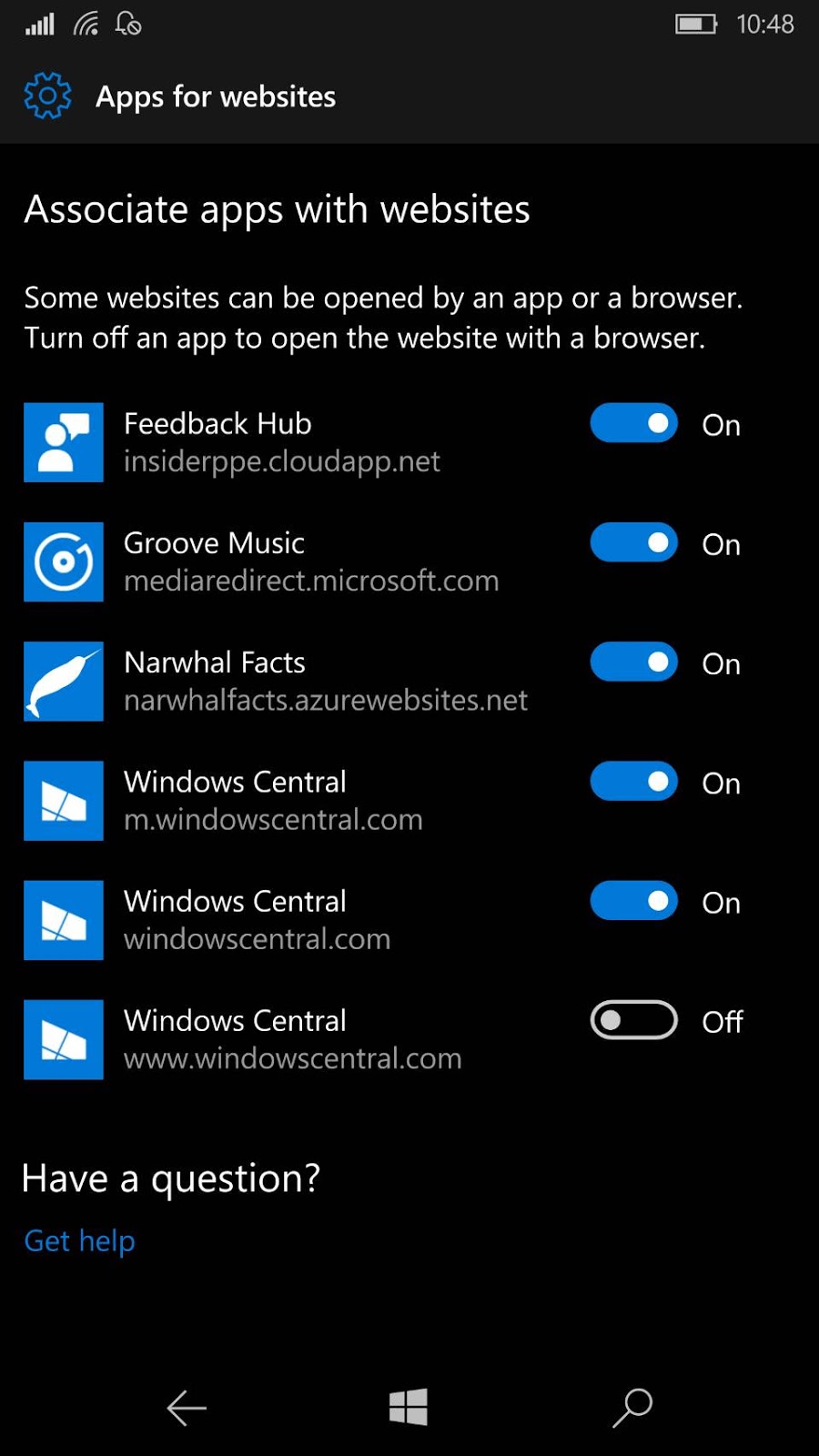

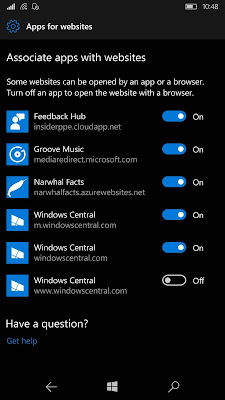

• Mobile 在 settings/Apps/Apps for websites

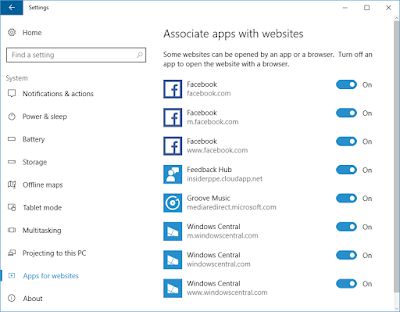

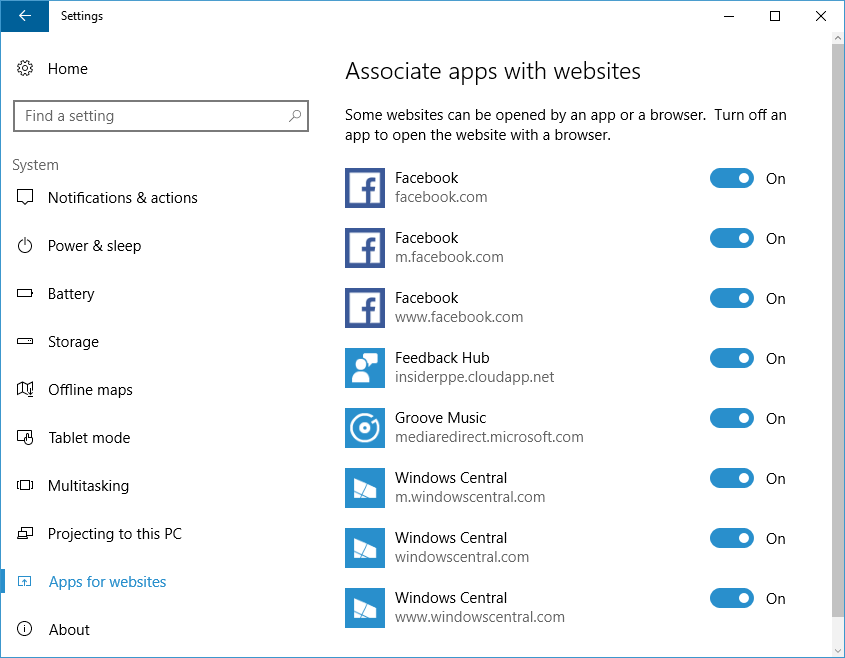

• Desktop 在 settings/System/Apps for websites

[範例程式]

Link: DeeplinkSample

根據上面介紹的内容，我建立一個比較常見的網站範例來做說明，例如：網站有分語系，分功能範圍，因此網址如下：

• https://{domain}/{language}/{function}/{path}
• {language} 提供： en, tw, cn
• {function} 提供： food, book, ticket
• {path} 屬於隨意檔案類型： *
• host name: depplinksampleweb.azurewebsites.net

參考上面的説明，需要在 windows-app-web-link 這個 JSON 定義開發對應的路徑，如下:

[
  {
    "packageFamilyName": "5a578a94-4456-40e4-ac47-7ce11352856b_s1mb6h805jdtj",
    "paths": [ "/en/*", "/tw/*", "/cn/*" ],
    "excludePaths": [ "/en/food/*", "/tw/food", "/cn/food/" ]
  }
]

接著在 UWP 的 package.manifest 加入 windows.appUriHandler 的定義，以及 OnActivated 的事件：

protected override void OnActivated(IActivatedEventArgs args)
{
    var rootFrame = GetOrCreateRootFrame(null);

    if (args.Kind != ActivationKind.Protocol)
    {
         return;
    }

    var protocolArgs = args as ProtocolActivatedEventArgs;

    // linkL https://{domain}/{language}/{function}/{file}?{query_string}
    Uri linkUri = protocolArgs.Uri;

    Type pageType = typeof(MainPage);
    // 利用 {function} 路徑識別，如果 {file} 也是判斷依據可以再寫下一層的邏輯
    switch (linkUri.Segments[2].Replace("/",string.Empty))
    {
         case "book":
              pageType = typeof(BookPage);
              break;
         case "ticket":
              pageType = typeof(TicketPage);
              break;
         default:
              break;
    }

    rootFrame.Navigate(pageType, linkUri.Query);
}

根據拿到的 link 做拆解，因爲可以拿得到 query string 的内容，更可以拿來做一些判斷，非常容易。

======

這個用途在 Android, iOS 系統很常見，作爲 UWP 開發人員是一定要加入的。趕快來試看看吧，希望對大家有幫助。
