如果您也研究過 Amazon Alexa 與 Google Home 會明白預設的 Music service (或稱 provider) 均是直接整合到系統裡，使用者只需要說："Alexa, play music by [artist]."。

系統就會找到對應的歌手或是歌曲，再轉給整合的 Music service 拿到播放的 streaming。

本篇介紹是利用 Skill 的機制加入播放功能，跟 Cortana 設備提供的 Music Provider 機制不一樣。



Skill 支援播放 1 ~ N 首歌曲，在每一首歌曲播放完畢自動抓取下一首歌曲，沒有隨機播放， 完全依賴建立在 AudioCard 給的歌曲順序。

目前支援的格式:

Media	Extension
Audio MP3	mp3
Audio MP4	m4a
Audio MP4	aac
Audio WAV	wav

因爲 TuneIn 可以在 Cortana 播放，所以我測試之後發現 HLS 也真的可以支援。

使用 Audio Card 的幾個重點：

1. 一個 Audio Card attachment 只能放一首歌曲，多首歌曲需要建立多個 Audio Card attachment
2. 每一個 Audio Card 只能設定一組 URL，如果設定多組 URL，Cortana 只會播放第一個 URL
3. 設定在 Audio Card 預期播放的歌曲必須是： internet accessible & HTTPS protocol
4. 利用 Audio Card 的 Media property 設定歌曲 URL 資訊； Title property 設定歌曲名稱；Cortana 會忽略其他 property (非常不知道爲什麽)

使用範例如下：

// Create a reply message
Activity reply = activity.CreateReply();

// Set up attachments on the reply
reply.Attachments = new List();

// Add a single media URL for Cortana to play
MediaUrl murl = new MediaUrl("https://{yourstreamurl}");
MediaUrl[] medias = new MediaUrl[] {murl};

// Create a new AudioCard and attach your media URL
AudioCard audioCard = new AudioCard()
{
    Media = medias,
};

// Add the attachment and send the reply
Attachment audioCardAttach = audioCard.ToAttachment();
reply.Attachments.Add(audioCardAttach);

reply.InputHint = InputHints.AcceptingInput;

await connector.Conversations.ReplyToActivityAsync(reply);

需注意 reply.InputHint = InputHints.AcceptingInput;，不應該使用 IgnoringInput 或 ExpectingInput。

如果使用非 AcceptingInput 會發生錯誤，因爲系統會一直等待您的下一個訊息造成音樂不會播放整個卡住。

需注意 Cortana 處理 Audio Card 訊息的方式：

1. Cortana 不會主動通知 Skill 歌曲或是歌單播放完畢；
2. 回傳的 message 包含 speech，Cortana 會讓 audio stream 到背景播放並降低音量，直到完成 speaking；
3. 利用 Windows/iOS/Android 上面的 Cortana App 測試播放 audio，需要保持 Cortana 一直被開著，如果退到背景，音樂就會結束；
4. 在 Windows 上，在用戶呼叫您的 Skill 到結束對話之前，Cortana 會傳送用戶的句子到您的 Skill。
   結束對話後，Cortana 離開您的 Skill 繼續處理其他用戶輸入的句子；
5. Speaker-only devcies 上，Cortana 會處理所有用戶輸入的句子就算再播放歌曲期間，所以在播放歌曲期間想要讓 Skill 收到用戶輸入的句子，用戶必須引用您的 Skill 說: "Ask {skill invocation name} to ..."；

接著説明一些 commands 從 Skill 角度與 User 角度要怎麽控制 Audio：

• User audio commands
  下面指令只支援 speaker-only devices:

  Command	Description
  Stop	Stops the audio streaming.
  Pause	Pauses the audio streaming.
  Resume	Resumes the audio streaming.
  Next	Play the next track in a playlist.
  Previous	Play the previous track in a playlist.

  因爲是直接控制 Cortana 所以需要利用 "Hey Cortana" 起頭，例如："Hey Cortana Pause"。

  Cortana 會利用這些指令控制正在播放的 audio，這些指令不會傳給 Skill。

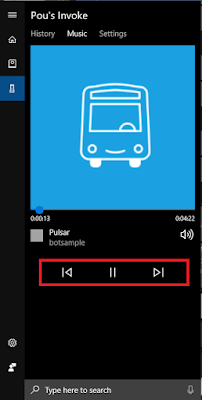

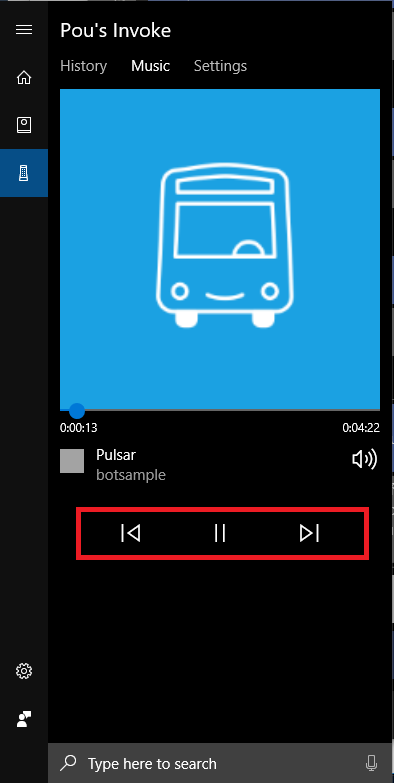

  如果 device 有支援 Controller，例如：在 Windows/iOS/Android 上安裝的 Cortana App 也可以控制 (但是用語音指令無法控制)，

  如下圖：


• Getting the playback state

  如果您的 Skill 是播放音訊，在 Cortana 傳送到您 Skill 的所有訊息，均會在訊息中的 channelData property 包含 CurrentAudioInfo 的物件。

  範例情境，例如想知道現在播放的歌曲名稱，可以說: "Hey Cortana, ask {skill invocation name} what's playing"。

  Skill 就能利用 CurrentAudioInfo 拿到現在播放的資訊，例如下面的程式：

  JObject valueObj = JsonConvert.DeserializeObject(activity.ChannelData.ToString());
  string url = "";
  JObject currentAudioObject = JsonConvert.DeserializeObject(valueObj["currentAudioInfo"]?.ToString() ?? "");
  if(currentAudioObject!=null)
  {
      url = currentAudioObject["url"]?.ToString() ?? "";
  }

  需注意 CurrentAudioInfo 只支援 speaker-only device。

  同樣地，上面提到 Cortana 播放歌曲或是歌單完畢之後不會通知 Skill 已經沒有下一首，這個時候，我們可以訂一個特定的 utterance，

  例如："Hey Cortana, ask {skill invocation name} to keep going"，利用 CurrentAudioInfo 知道現在播放的最後一首歌曲是什麽，

  再往下抓取其他的歌曲來播放。

  那麽 channelData 擁有那些資訊，可以參考如下：

  {
    "skillId": "18534e42-4a9b-4eb6-b788-6cae11ebe544",
    "skillProductId": "3b169322-d53c-4286-bf0c-bed462fdead",
    "isDebug": false,
    "currentAudioInfo": {
      "url": "https://xxx.azurewebsites.net/32fi_2o1.mp3"
    }
  }

  更多可以參考 Get Cortana's channel data。
• Skill audio commands

  Skill 在某些情況下會傳送控制指令給 Cortana (例如：發現要播放的音訊已經不存在，需要請 Cortana 不要再來詢問播放)。

  主要設定回傳訊息的 Type 為 ActivityTypes.Event，並給予 media/stop 的 Name，如下：

  Activity reply = activity.CreateReply();
                      reply.Type = ActivityTypes.Event;
                      reply.Name = "media/stop";
                      reply.InputHint = InputHints.AcceptingInput;

                      await connector.Conversations.ReplyToActivityAsync(reply);

  如果對象是 speaker-only devices 建議不要送這指令，除非現在播放歌曲的 Skill 就是您自己，不然會造成使用上的不一致。

以上是介紹如何使用 Audio Card 讓 Cortana Skill 支援音訊播放的功能。

您也許會問，因爲 Cortana Skill 只有允許播放 internet accessible 與 HTTPS 是否代表需要完整提供播放的網址呢 (例如: https://xxx.com/audio/1.mp3)？

答案是不需要的。

那可以怎麽做呢？

1. 在您的 Skill 多一個 Controller，命名為： RedirectAudioController，它負責處理 Cortana 請求 Audio stream 的回傳内容
2. 在建立 Audio Card attachment 的 url 改指定為 https://localhost:3979/api/RedirectAudio/{query string}。

   localhost 請換成對的 domian；

   query string: 請利用加入 Bot Framework 的資訊，讓 RedirectAudioController 處理時可以做一些簡單的判斷跟處理；

   參考下面的程式範例：

   public static IMessageActivity GenerateAudioCards(IDialogContext context, List<TrackData> tracks)
   {
       // 把目前 converstaion 的資訊保存起來，做 Controller 驗證用
       var conversationReference = context.Activity.ToConversationReference();
       string stateToken = UrlToken.Encode(conversationReference);

       // 準備要回復的 message
       var reply = context.MakeMessage();
       reply.Speak = reply.Text = "Prepare play music";
       reply.InputHint = InputHints.AcceptingInput;
       reply.Attachments = new List();

       foreach (var item in tracks)
       {
           // 準備 query string
           string queryString = $"state={stateToken}&track={HttpUtility.UrlEncode(item.Id)}";
           byte[] stringData = Encoding.UTF8.GetBytes(queryString);
           queryString = Convert.ToBase64String(stringData);

           var album = item.Album;
           // 填寫 subTitle 與 image，但是 Cortana 會忽略 (期待之後會加入)
           string subTitle = $"{album.Name} {album.Artist.Name}";
           ThumbnailUrl image = new ThumbnailUrl(album.Image.Url, item.Name);

           // 把建立好的 query string 加入要處理的 Controller
           var mediaUrls = new List();
           mediaUrls.Add(new MediaUrl($"http://localhost:3979/api/RedirectAudio/{queryString}", queryString));

           var audioCard = new AudioCard(item.Name, subTitle, subTitle, image, mediaUrls, null, false, false, true);

           reply.Attachments.Add(audioCard.ToAttachment());
       }

       return reply;
   }

3. 最後 RedirectAudioController 拿到真正的 mp3 url 之後，利用 HttpResponseMessage 重新請 Cortana 做 redirect。

   如果您覺得再 redirect 一次太麻煩，也可以直接把歌曲的 byte array 寫到 HttpResponseMessage。

   參考下面的程式範例：

   public async Task Get(string id)
   {
       try
       {
           // 將 query string 還原
           var bytes = Convert.FromBase64String(id);
           string input = Encoding.UTF8.GetString(bytes);
           Dictionary keyValuePairs = input.Split('&').Select(value => value.Split('=')).ToDictionary(pair => pair[0], pair => pair[1]);

           // 從 state 參數轉換為原本的 ConversationReference
           ConversationReference conversationReference = UrlToken.Decode(keyValuePairs["state"]);
           string trackId = HttpUtility.UrlDecode(keyValuePairs["track"]);

           MusicProvider clientAPI = new MusicProvider(accessToken);
           var ticketResult = await clientAPI.GetAudioStreamAsync(trackId);

           if (ticketResult.Error != null)
           {
               return new HttpResponseMessage(HttpStatusCode.NotFound);
           }

           // 使用 Rediret 的機制通知 Cortana 下載歌曲
   	    var url = ticketResult.Content.URL;

   	    var response = new HttpResponseMessage(HttpStatusCode.Redirect);
   	    response.Headers.Location = new Uri(url);

   	    // 或是選擇使用 直接給與 byteArrary
   	    //WebClient client = new WebClient();
   	    //var fileStream = client.DownloadData(url);

   	    //var stream = new MemoryStream();
   	    //// processing the stream.
   	    //stream.Write(fileStream, 0, fileStream.Length);

   	    //var response = new HttpResponseMessage(HttpStatusCode.OK)
   	    //{
   	    //    Content = new ByteArrayContent(stream.ToArray())
   	    //};

   	    //response.Content.Headers.ContentDisposition = new ContentDispositionHeaderValue("attachment")
   	    //{
   	    //    FileName = $"0{id}.mp3"
   	    //};

   	    //response.Content.Headers.ContentType = new MediaTypeHeaderValue("audio/mp3");

   	    return response;
       }
       catch (Exception ex)
       {
           return new HttpResponseMessage(HttpStatusCode.NotFound);
       }
   }

[補充]

• 開發 Cortana Skill 現在分成兩種方式: Bot Framework 與 Knowledge Store 線上設計與開發，如果在 Knowledge Store 上怎麽回傳 audio card 可以參考： audio in renderers
• 有一些已知的問題可以參考：Know issues

======

在 Smart Speaker 最頻繁被使用的就是播放歌曲，剛好自己入手了 Harman Kardon Invoke (目前唯一支援 Cortana 的產品)，

搭配本篇介紹的内容就可以讓 Invoke 唱歌，真的非常有趣。

如果您沒有 Invoke 也可以利用 Windows 10 IoT 的方式整合 Cortana Skill。
