對於 WNS 運作方式，可參考 Universal App - 整合 Windows Notification Service (WNS) for Server 與 Universal App - 整合 Windows Notification Service (WNS) for Client 的介紹，瞭解 WNS 與 UWP 的整合。

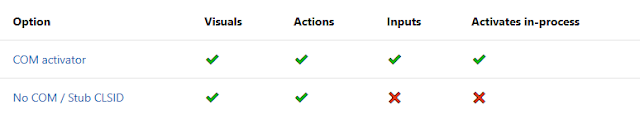

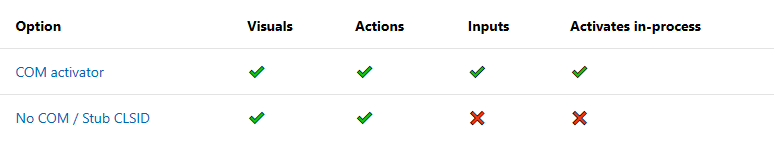

根據 Toast notifications from desktop apps 的介紹，由於 Desktop apps(Desktop Bridge and classic Win32) 因爲架構不同，整合有不同的選擇，但 COM activator 來處理 Windows 10 Notifications 是最好的選擇，因爲所有的功能都有支援，如下圖： 加上官方有寫好的 library： Send a local toast notification from destkop C# apps 與 Send a local toast notification from destkop C++ WRL apps 更方便我們完成整合。

需注意：

• Desktop Bridge apps 的整合會更接近 UWP，用戶點擊 toast 時，要能啓動 app 並帶入 toast 中的參數；
• Classic Win32 apps 需設定 AUMID 來傳送 toast，或搭配 CLSID 設定捷徑。
  • 可利用亂數 GUID 來設定 GUID CLSID；
  • 切勿新增 COM Server / COM activator；
  • 可以設定 stub COM CLSID，讓 Action Center 保存您的通知；
  • 只能使用 protocol 類型的 toast，因爲 stub COM CLSID 會中斷其他任何 toast 的啓動。因此要更新 App 讓它支援 protocol 啓動；

以 Desktop Bridge (WPF) 程式爲例，整合 WNS 需要以下步驟：

1. 建立並完成 Desktop Bridge 的基本設定，可參考WPF 使用 Windows 10 APIs - 1；
2. 修改 WPF 專案檔，加入：<TargetPlatformVersion /> 設定預計支援 Windows 10 的最小版本，如下：

   <TargetFrameworkVersion>...</TargetFrameworkVersion>
   <TargetPlatformVersion>10.0.10240.0</TargetPlatformVersion>

3. 加入必要的參考：Windows.Data 與 Windows.UI，如下圖：
   如果您已經加入過 Program Files (x86)\Windows Kits\10\UnionMetadata\Windows.winmd 與 Windows\Microsoft.NET\Framework\v4.0.30319\System.Runtime.WindowsRuntime.dll 的話，不需要在加入 Windows.UI 與 Window.Data 因爲 Windows.winmd 已經有了。
4. 下載 DesktopNotificationManagerCompat.cs file from GitHub 並加入到專案中；該 compact library 簡化複雜 desktop application 整合 notifications 的方式，並加入處理 notifications 與 apps 之間的互動；
5. 實作 activator 處理用戶點擊 toast 時與 App 的互動。
   延申 NotificationActivator 類別與加入 3 個必要的屬性宣告，並為 App 加入 unique GUID CLSID，GUID 可以是亂數產生的。 CLSID(class identify) 用在向 Action Center 讓他知道收到 toast 對應到哪一個 COM activate。

   // GUID CLSID 必須是唯一值。
   [ClassInterface(ClassInterfaceType.None)]
   [ComSourceInterfaces(typeof(INotificationActivationCallback))]
   [Guid("replaced-with-your-guid-C173E6ADF0C3"), ComVisible(true)]
   public class MyNotificationActivator : NotificationActivator
   {
       public override void OnActivated(string invokedArgs, NotificationUserInput userInput, string appUserModelId)
       {
           // 負責處理收到 OnActivated 的事件
       }
   }

6. 向 notification platform 注冊，這裏使用 Desktop Bridge 爲例，如果您是 classic Win32 請參考 Register with notification platform：
   在 Package.appxmanifest 加入 xmlns:com 與 xmlns:desktop 的宣告，並設定 windows.comServer(com extension) 與 windows.toastNotificaiton (desktop extension)，兩者要記得使用與上一步的 GUID 一致。

   <Package
     ...
     xmlns:com="http://schemas.microsoft.com/appx/manifest/com/windows10"
     xmlns:desktop="http://schemas.microsoft.com/appx/manifest/desktop/windows10"
     IgnorableNamespaces="... com desktop">
     ...
     <Applications>
       <Application>
         ...
         <Extensions>

           <!--Register COM CLSID LocalServer32 registry key-->
           <com:Extension Category="windows.comServer">
             <com:ComServer>
              <!-- YourProject\YourProject.exe 需注意專案輸出的目錄，不可以用 $targetnametoken$.exe  -->
               <com:ExeServer Executable="YourProject\YourProject.exe" Arguments="-ToastActivated" DisplayName="Toast activator">
                 <com:Class Id="replaced-with-your-guid-C173E6ADF0C3" DisplayName="Toast activator"/>
               </com:ExeServer>
             </com:ComServer>
           </com:Extension>

           <!--Specify which CLSID to activate when toast clicked-->
           <desktop:Extension Category="windows.toastNotificationActivation">
             <desktop:ToastNotificationActivation ToastActivatorCLSID="replaced-with-your-guid-C173E6ADF0C3" />
           </desktop:Extension>

         </Extensions>
       </Application>
     </Applications>
    </Package>

7. 注冊 AUMID 與 COM Server：
   AUMID 的取得可參考：Find the AUMID (Application User Model ID) of an installed UWP app，如果您沒有特別設定通常是 {Package family name}!App。

   protected override void OnStartup(StartupEventArgs e)
   {
     // Register AUMID and COM server (for Desktop Bridge apps, this no-ops)
     DesktopNotificationManagerCompat.RegisterAumidAndComServer<MyNotificationActivator>("{AUMID}");

     // Register COM server and activator type
     DesktopNotificationManagerCompat.RegisterActivator<MyNotificationActivator>();
   }

   需注意：

   • 如果抓不到 AUMID，請先安裝一次您的 App；
   • 如果同時支援 Desktop Bridge 與 classic Win32 apps 可以隨時使用 RegisterAumidAndComServer 方法；如果是 Desktop Bridge 只需要在 OnStartup() 時使用；AUMID 在注冊 COM Server 時會一起被記錄在 LocalServer32 的 register key 裏面；
   • 不管是 Desktop Bridge 或 classic Win32 apps 都需要使用 DesktopNotificationManagerCompat.RegisterActivator 注冊 notification action type (例如上面範例的 MyNotificationActivator)；
8. DesktopNotificationManagerCompat 包裝了發送 ToastNotifier 幫忙發送 toast 訊息，減少我們自己撰寫 toast 的 XML 造成的錯誤；或者選擇安裝 Notifications library 也可以方便使用。詳細使用方式可參考 Step 7: Send a notification；
9. 在 MyNotificationActivator.OnActivated 與 App.OnStartup 加入處理 notification 的機制：
   開發過 UWP 熟悉 toast 被用戶點擊時會啓動 app，而存在兩個狀況：app 未開啓時會觸發 OnLaunch；app 已開啓時會觸發 OnActivated。同樣第以 WPF 爲例：

   • app 正開著，會進入：NotificationActivator.OnActivated；
   • app 未被開啓，會進入 App.OnStartup 事件，並帶入啓動 toast 中夾帶 -ToastActivated 的參數；接著在呼叫 NotificationActivator.OnActivated；

   利用兩段代碼片段來説明：

   // The GUID CLSID must be unique to your app. Create a new GUID if copying this code.
   [ClassInterface(ClassInterfaceType.None)]
   [ComSourceInterfaces(typeof(INotificationActivationCallback))]
   [Guid("replaced-with-your-guid-a3af-C173E6ADF0C3"), ComVisible(true)]
   public class MyNotificationActivator : NotificationActivator
   {
       public override void OnActivated(string invokedArgs, NotificationUserInput userInput, string appUserModelId)
       {
           // 要記得使用 Application.Current.Dispatcher 包裝要操作的 UI 事件；
           // 因爲 com activator 是在另一個 thread
           Application.Current.Dispatcher.Invoke(() =>
           {
               // 檢查是否有 window 在前景顯示
               OpenWindowIfNeeded();
           });
       }

       private void OpenWindowIfNeeded()
       {
           // 檢查是否有 window 被開啓，如果沒有則需要建立一個；
           // == 0 的狀況會發生在 toast 被點擊但 app 還沒有被開啓的時候；
           if (App.Current.Windows.Count == 0)
           {
               new MainWindow().Show();
           }

           // 啓動 window 讓 window 被系統 focus 跑到第一個
           App.Current.Windows[0].Activate();

           // 設定 window 要顯示的大小
           App.Current.Windows[0].WindowState = WindowState.Normal;
       }
   }

   protected override void OnStartup(StartupEventArgs e)
   {
     // 利用 DesktopNotificationManagerCompat 注冊 AUMID 到 COM Server
     DesktopNotificationManagerCompat.RegisterAumidAndComServer("{AUMID}");
     // 利用 DesktopNotificationManagerCompat 注冊處理 COM Server 的 Activator
     DesktopNotificationManagerCompat.RegisterActivator();

     // 如果 App 被啓動是來自於 toast 被 click 的話，就會帶入 -ToastActivated 的參數
     // -ToastActivated 也是我們在 Package.appxmanifest 宣告的 activator 參數
     if (e.Args.Contains("-ToastActivated"))
     {
        // 如果是來自 toast 啓動 app 最後會走進 注冊的 OnActivated 中
        // 由於上方的範例改由 OnActivated 判讀是否需要產生 window 這裏就不需要了
     }
     else
     {
       // 一般啓動 app 需要顯示 window
       // 在 App.xaml 中務移除 StartupUri 以便預設情況下不會創建 window，因爲我們需要自己控制。而且有時候我們只希望在沒有 window 下處理任務。
       new MainWindow().Show();
     }

     base.OnStartup(e);
   }

   需注意 Desktop apps 的 foreground 與 background 啓動的識別機制一樣，都是透過 COM activator 的呼叫。 因此，apps 收到 toast 時要顯示 window 或是當作 worker 只處理任務是由您寫的 code 來決定。 即使設定 toast 中的 ActivationType 是 Background 也無效果。
10. 清除 toast 或是指定特定 tag 的 taost：

    // Remove the toast with tag "Message2"
    DesktopNotificationManagerCompat.History.Remove("Message2");

    // Clear all toasts
    DesktopNotificationManagerCompat.History.Clear();

    建議使用 DesktopNotificationHistoryCompat 包裝好的 methods 來操作 toast，省去 AUMID 的使用。

上面介紹讓 Desktop bridge 或 Win32 app 能夠整合 toast，接著繼續介紹整合 Windows Notification Service。

如何拿到 WNS 的 server 端，可參考 Universal App - 整合 Windows Notification Service (WNS) for Server。

下面以 WPF 爲例介紹取得 WNS channel：

private async void MainWindow_Loaded(object sender, RoutedEventArgs e)
{
    try
    {
        // 與 UWP 一樣使用 PushNotificationChannelManager 拿到 channel
        var channel = await PushNotificationChannelManager.CreatePushNotificationChannelForApplicationAsync();
        channel.PushNotificationReceived += Channel_PushNotificationReceived;
        Debug.WriteLine(channel.Uri);
    }
    catch (Exception ex)
    {
        Debug.WriteLine(ex);
    }
}

private void Channel_PushNotificationReceived(PushNotificationChannel sender, PushNotificationReceivedEventArgs args)
{
    // 可根據自己的需要，處理收到的訊息，但需注意這裏的寫法只有 app 在前景時有用；
    // 可以寫到 BackgroundTask 包裝起來；
    switch (args.NotificationType)
    {
        case PushNotificationType.Raw:
            break;
        case PushNotificationType.Tile:
            break;
        case PushNotificationType.TileFlyout:
            break;
        case PushNotificationType.Toast:
            break;
    }

    args.Cancel = true;
}

[補充]

• DesktopNotificationManagerCompat 該檔案幫忙寫好處理注冊 COM 與接受訊息時，呼叫 kernal32.dll 來轉發到注冊的 *.exe，並套入既有 Application 的 life cycle。

[範例程式]

DotblogsSampleCode/Samples/34-WpfPushNotification/

======

隨著微軟陸續開發 How x86 emulation works on ARM 的方向，加上 Bridge Desktop apps 與 PWA apps 不斷地在 Microsoft Store 上架，發現除了 UWP 之外還有其他開發方式，可以讓 Apps 在 Windows 10 設備上執行。

Desktop Bridge 是延續企業軟體最好的機制，因此幫忙研究一些可能用到的技術，希望對大家有所幫忙。謝謝。
