根據 Use Coded UI test to test your code 説明在 Visual Studio 2019 之後不再支援 Coded UI Test，需改用 Appium with WinAppDriver 測試 desktop 與 UWP apps，如果是 Xamarin 則利用 Xamarin.UITest 搭配 NUnit test framework 測試 iOS 與 Android apps。

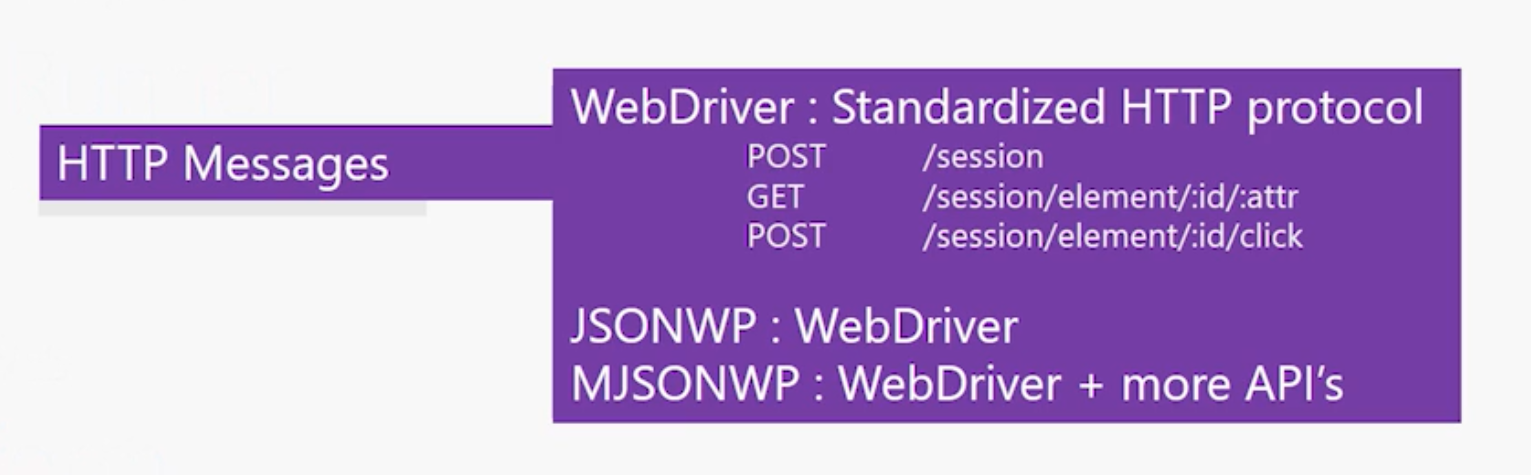

Windows Application Driver 支援在 Windows 10 上對 UWP, WinForms, WPF 與傳統的 Win32 應用程式進行 UI 自動化測試。 WinAppDriver 搭配 Appium 建立一個 local server (預設 IP address: 127.0.0.1, port: 4723)，藉由對 Appium 下指令 (HTTP Messages/APIs) 到 WebDriver 並轉換 Windows 搜尋 UI Controls 與對應的事件。概念如下： 可參考 Installing and Running Windows Application Driver 將 Windows Application Driver 安裝到 Windows 10 中，並特別注意安裝之後的目錄在：Run WinAppDriver.exe from the installation directory (E.g. C:\Program Files (x86)\Windows Application Driver)。

您可以使用方式改變監聽的 port ，如下範例：

WinAppDriver.exe 4727
WinAppDriver.exe 10.0.0.10 4725
WinAppDriver.exe 10.0.0.10 4723/wd/hub

詳細可參考 Installing and Running Windows Application Driver。

根據 Set a unique automation property for UWP controls for testing 介紹，要做到 UI auto testing 需要在 App 的 UI Controls 加入 AutomationProperties 的設定：

• AutomationProperties.AutomationId
• AutomationProperties.Name

可以選擇設定 AutomationId 或是 Name 來使用，如果您在 control 裏面沒有設定的話，例如：

<Button Name="ButtonX" />
<Button Content="ButtonZ" />

這兩者都是隱性的處理，AutomationId 會自動使用 Control 的 Name，而 AutomationProperties.Name 則使用 Content 的内容； 但是我個人建議給明確的指定，在寫測試時會比較方便，如下：

<Button AutomationProperties.AutomationId="ButtonY" />
<Button AutomationProperties.Name="ButtonZ" />

任何的 XAML Controls 都可以加入 AutomationProperties，例如 ListView 的 ListItem 可以在 binding 根據資料加上 AutomationId，例如：

<ListBox Name="listBox1" ItemsSource="{Binding Source={StaticResource employees}}">
   <ListBox.ItemTemplate>
      <DataTemplate>
         <Button Content="{Binding EmployeeName}" AutomationProperties.AutomationId="{Binding EmployeeID}"/>
      </DataTemplate>
   </ListBox.ItemTemplate>
</ListBox>

如果您想找到是 ListView 中的任何一筆資料的話，可改用 class name 的方式，例如：FindElementsByClassName。

安裝好 WinAppDriver 與設定 AutomationProperties 後，接著建立 Unit Test Project 並加入 Appium.WebDriver 的 Nuget，來與 Windows Application Driver 進行 UI auto testing。

1. 建立一個 .NET Framework 的 Unit Test Project，並加入 Appium.WebDriver 的 Nuget；
2. 建立管理 WindowsDriver<WindowsElement> 管理 Session，並設定測試的進入點：
   UWP

   // 指定 AUMID 與 Appium 建立的 local server
   DesiredCapabilities appCapabilities = new DesiredCapabilities();
   appCapabilities.SetCapability("app", "{AUMID}");
   AlarmClockSession = new WindowsDriver(new Uri("http://127.0.0.1:4723"), appCapabilities);


   有關於 AUMID 的取得可以從 Find the Application User Model ID of an installed app 找到方法。 Classic Windows Application

   // Launch Notepad
   DesiredCapabilities appCapabilities = new DesiredCapabilities();
   appCapabilities.SetCapability("app", @"C:\Windows\System32\notepad.exe");
   appCapabilities.SetCapability("appArguments", @"MyTestFile.txt");
   appCapabilities.SetCapability("appWorkingDir", @"C:\MyTestFolder\");
   NotepadSession = new WindowsDriver(new Uri("http://127.0.0.1:4723"), appCapabilities);


   使用 application 的完整執行路徑，可搭配 appArguments 傳入啓動參數與設定執行的目錄 appWorkingDir。 其他啓動時的參數，可參考：Supported Capabilities。
3. WindowsDriver<WindowsElement> 代表建立與 Appium 的連綫，需通過它向 Appium 下達指令，詳細範例：

   public class RadioSession
   {
       private const string WinAppDriverUrl = "http://127.0.0.1:4723";

       private const string AppId = "{AUMID}";

       public WindowsDriver Session { get; private set; }

       public RadioSession()
       {
           // 啓動 App 並建立 session
           DesiredCapabilities appCapabilities = new DesiredCapabilities();
           appCapabilities.SetCapability("app", AppId);
           Session = new WindowsDriver(new Uri(WinAppDriverUrl), appCapabilities);

           // 檢查是否有正確建立 session
           Assert.IsNotNull(Session);
           Assert.IsNotNull(Session.SessionId);

           // 設定搜尋 element 的 timeout 時間，避免沒有回應時整個卡住
           Session.Manage().Timeouts().ImplicitlyWait(TimeSpan.FromSeconds(3));
       }
   }

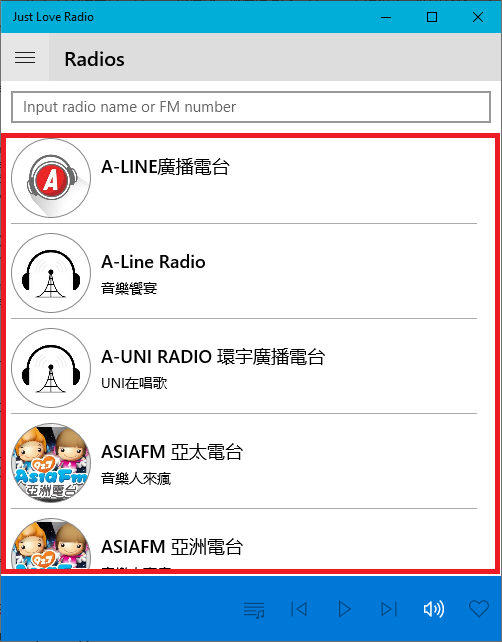

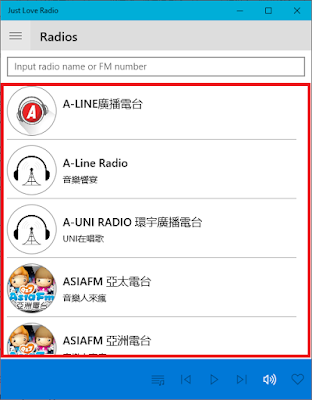

4. 舉例找到下圖 ListView 中的任何一個 Item 並點擊它：

   可利用 Inspect.exe 路徑： C:\Program Files (x86)\Windows Kits\10\bin\{version}\{platform} 找到 ListView 的名字。再提醒，XAML 的 control 要記得設定 AutomationProperties 或是給與 x:Name。範例程式如下：

   [TestClass]
   public class UnitTest1
   {
       // 建立 Session 來保持與 Appium 互動
       private readonly RadioSession session = new RadioSession();

       [TestMethod]
       public void TestMethod1()
       {
           // 找到 ListView
            WindowsElement gridView = session.Session.FindElementByAccessibilityId("radioGridView");

          // 找到任何一個 Item
          var items = gridView.FindElementsByClassName("GridViewItem");

          Assert.IsTrue(items.Count > 0);

          // 點擊任何一個 Item
          items[0].Click();
       }
   }

做完上面的步驟您已經可以對 App 進行 UI Test 了。

在搜尋 Elements 時可以參考 Supported Locators to Find UI Elements 的介紹有更多的方式。

補充

• 如果您的專案組合了 CEFSharp 的話，可以參考 CefSettings and BrowserSettings 的做法，開啓 RemoteDebuggingPort 搭配 ChromeDriver - WebDriver for Chrome的方式來測試裏面的内容。
• 如果拿到一個 App 找不到 AutomationId 時，可以搭配 Inspect.exe 來搜尋 App 中想要元件的 Id 或 Name。How can I try out WinAppDriver functionality?
• Test Project 幾個需要注意的地方：
  • ClassInitialize 與 ClassCleanup
    每一個 TestClass 只能有一個 ClassInitialize ，它會在所有 TestMethods 被執行前優先處理；而 ClassCleanup 則是在所有 TestMethods 被完成後才會執行；常用來做一些測試前參數的準備與測試後面還原。<
  • TestInitialize 與 TestCleanup
    TestInitialize 會在每個 TestMethods 被執行前處理；TestCleanup 則是在每個 TestMethods 被完成後面執行。

======

如果您是個人開發者也許不太會用到該篇的内容，但我建議還是能參考著使用。

因爲 UI Auto testing 導入之後，讓手動測試變成自動化，可以測試更多比較偶發的行爲。

本篇内容希望對於要入門 Windows apps 做 UI Auto testing 的人有所幫助，謝謝。
