業務流程模型與標記法（Business Process Model and Notation，BPMN）2.0 是全球公認的業務流程建模標準。它提供了一種視覺化語言，有效橋接業務利害關係人與技術團隊之間的溝通鴻溝。透過 Visual Paradigm 的 AI 圖表生成器，建立符合標準的 BPMN 模型變得比以往更快速、更直觀。
業務流程模型與標記法（BPMN）簡介
本指南將透過三個由 Visual Paradigm AI 生成的真實範例，教導您 BPMN 的核心概念，幫助您同時掌握標記法基礎，並學習如何利用 Visual Paradigm 進行快速、智慧化的流程建模。

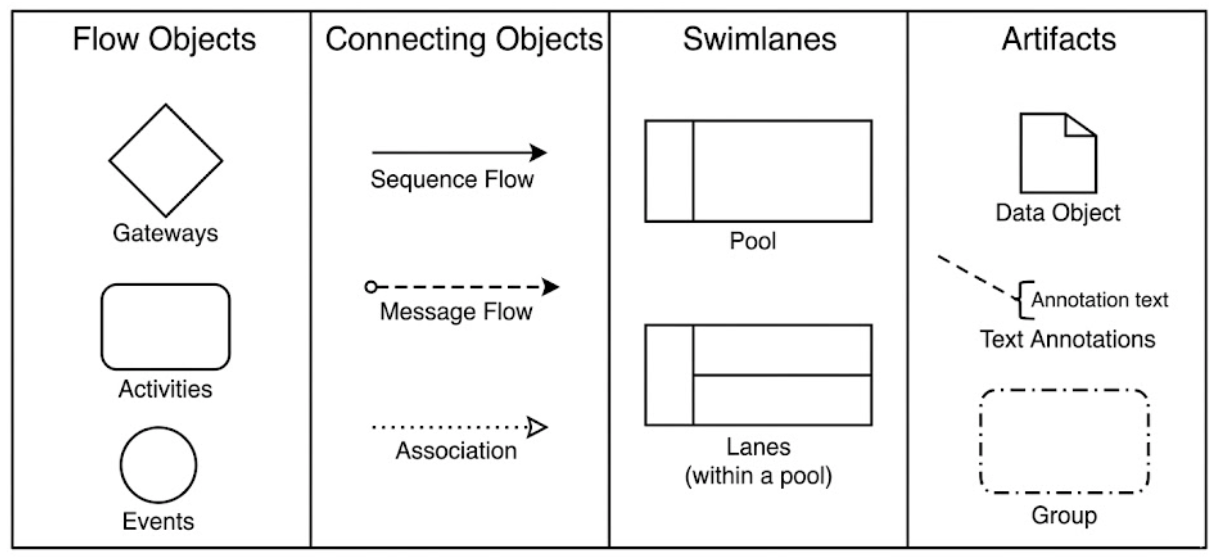

BPMN 2.0 核心概念
在深入範例之前，讓我們先了解 Visual Paradigm 所支援的核心元素：
流程物件（Flow Objects）
- 事件（Events，圓形）：發生的事情（開始、中間、結束）
- 活動（Activities，圓角矩形）：執行的工作任務
- 閘道（Gateways，菱形）：控制流程分支與匯合的決策點
連接物件（Connecting Objects）
- 順序流（Sequence Flows，實線箭頭）：顯示活動的執行順序
- 訊息流（Message Flows，虛線箭頭）：顯示參與者之間的訊息傳遞
- 關聯線（Associations，點線）：將註解或資料物件連結至流程物件
泳道（Swimlanes）
- 池（Pools）：代表主要參與者（組織、系統）
- 道（Lanes）：池內的細分單位（部門、角色）
輔助物件（Artifacts）
- 資料物件、群組與註解，提供額外資訊以增強流程可讀性
💡 Visual Paradigm 小技巧：所有 BPMN 2.0 元素均可在工具列中找到，AI 輔助功能會根據您的自然語言描述，協助您正確放置這些元素。

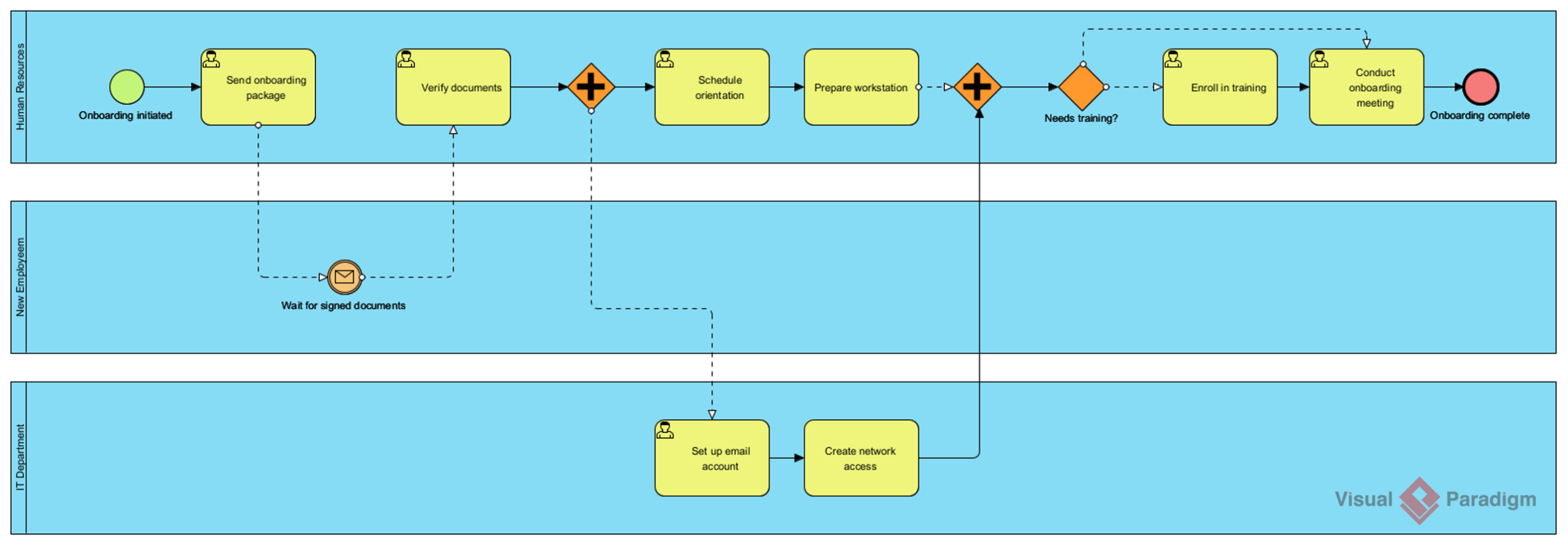

範例一：員工入職流程
Visual Paradigm 使用的提示詞： "一家中型公司的員工入職流程。"
流程概述
此圖由 Visual Paradigm 的 AI 生成，展示了一家中型公司如何將新員工從錄取通知到完全融入組織的完整過程。
展示的關鍵 BPMN 元素：
1. 開始事件（細線圓圈）
- 流程始於「新員工錄取」
- 代表觸發整個入職工作流程的起始點
2. 任務（圓角矩形）
- 人資文件作業：完成雇用合約、稅務表格、福利登記
- IT 設定：建立電子郵件帳號、系統權限、設備配發
- 新人導向訓練：介紹公司文化、政策與團隊成員
- 部門培訓：職務專屬訓練與導師指派
3. 獨佔閘道（帶 X 的菱形）
- 決策點：「背景調查是否通過？」
- 是：繼續入職流程
- 否：終止雇用程序
- Visual Paradigm 會根據您的流程邏輯，自動建議合適的閘道類型
4. 平行閘道（帶 + 的菱形）
- 顯示可同時進行的活動：
- IT 設定可與人資文件作業同步進行
- 此設計可優化流程，縮短整體入職時間
5. 結束事件（粗線圓圈）
- 「員工完全入職」
- 標記流程的成功完成
業務價值
此流程通常耗時 2-4 週。透過在 Visual Paradigm 中建模，組織可以：
- 識別瓶頸（例如：背景調查延遲）
- 確保符合人資法規要求
- 標準化所有新進員工的體驗
- 縮短新員工達到生產力的時間
✨ Visual Paradigm 優勢：AI 生成後，可使用 Visual Paradigm 的拖放式編輯器細化任務描述、新增自訂屬性，或連結至文件說明，同時保持 BPMN 2.0 合規性。

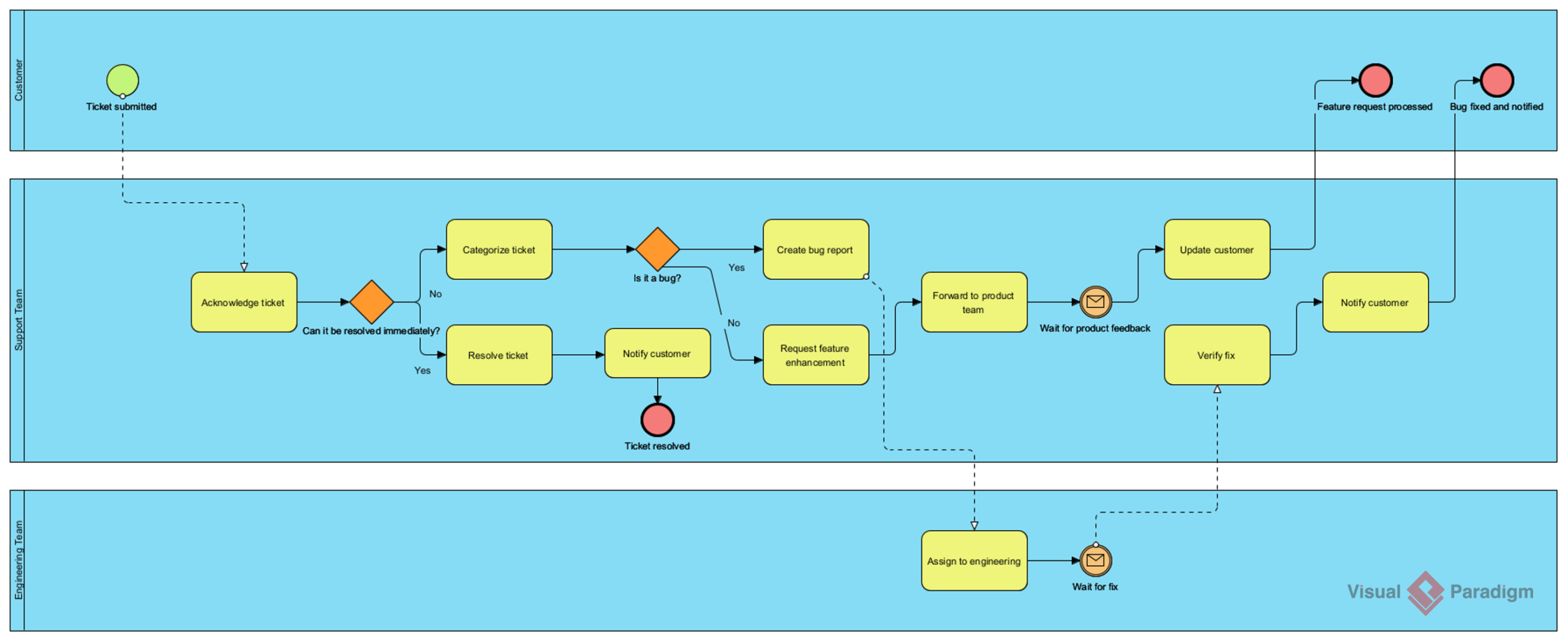

範例二：客戶支援工單處理流程
Visual Paradigm 使用的提示詞： "一家 SaaS 公司的客戶支援工單處理流程。"
流程概述
此由 Visual Paradigm AI 生成的圖表，展示了一家軟體即服務（SaaS）公司如何處理客戶支援請求，從初始提交到最終解決的完整過程。
展示的關鍵 BPMN 元素：
1. 訊息開始事件（信封圖示）
- 「客戶提交工單」
- 表示流程由外部訊息（客戶行為）觸發
- Visual Paradigm 以視覺化方式區分訊息事件，提升利害關係人溝通效率
2. 泳道／池
- 客戶泳道：客戶執行的動作
- 支援團隊泳道：支援人員執行的動作
- 系統泳道：自動化流程
- Visual Paradigm 的泳道管理讓角色職責一目了然
3. 中間事件
- 計時器事件（時鐘圖示）：「服務等級協議（SLA）截止時間將至」
- 若工單未在約定時間內解決，則觸發升級機制
- 對維持服務等級協議至關重要
4. 包含閘道（帶圓圈的菱形）
- 「問題複雜度評估」
- 根據多項標準路由工單：
- 簡單問題 → 第一線支援
- 技術問題 → 第二／三線支援
- 帳務問題 → 財務團隊
5. 子流程（帶 + 的圓角矩形）
- 「升級程序」
- 一個摺疊的子流程，包含詳細步驟
- 在 Visual Paradigm 中雙擊即可展開查看子流程內容
6. 訊息流（虛線）
- 顯示客戶與支援團隊之間的溝通
- 「發送解決方案」與「請求澄清說明」
- Visual Paradigm 強制正確用法：訊息流僅能連接不同池
7. 結束事件
- 多種結束狀態：
- 「工單已解決」（成功完成）
- 「工單升級至管理層」（例外處理）
業務價值
對於使用 Visual Paradigm 的 SaaS 公司，此流程可帶來：
- 客戶保留：快速解決提升客戶滿意度
- 資源優化：正確路由確保專家處理複雜問題
- 合規性：SLA 追蹤確保合約義務履行
- 持續改善：直接從 Visual Paradigm 匯出流程指標進行分析
✨ Visual Paradigm 優勢：使用內建的流程模擬功能測試您的支援流程——測量週期時間、識別瓶頸，並在實施前驗證 SLA 合規性。

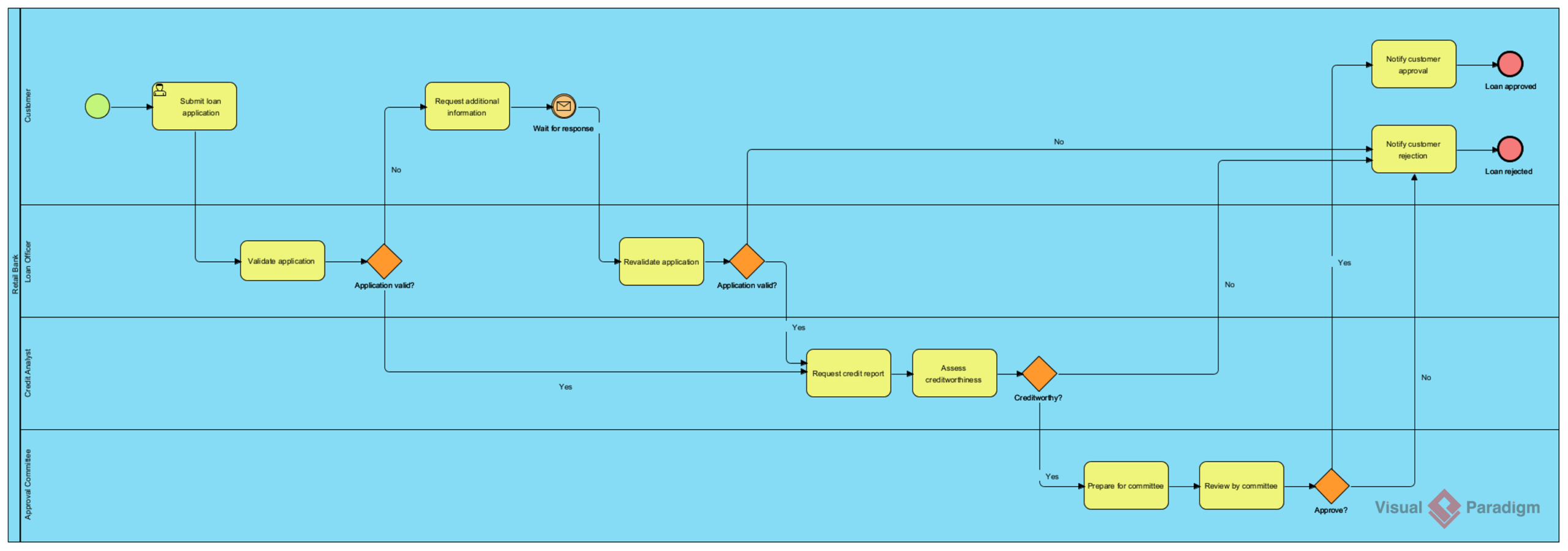

範例三：貸款申請與核准流程
Visual Paradigm 使用的提示詞： "一家零售銀行的貸款申請與核准流程。"
流程概述
此由 Visual Paradigm AI 生成的圖表，展示了一家零售銀行如何處理貸款申請，從初始提交、信用評估到最終核准或拒絕的完整過程。
展示的關鍵 BPMN 元素：
1. 多個開始事件
- 「線上提交申請」
- 「臨櫃提交申請」
- Visual Paradigm 支援多渠道流程建模，並提供清晰的匯合點
2. 資料物件（文件圖示）
- 「貸款申請表」
- 「信用報告」
- 「收入證明」
- 「核准通知書」
- Visual Paradigm 可將資料物件連結至任務，進行影響分析
3. 複雜閘道決策
- 信用評分檢查：
- 分數 > 750 → 快速核准通道
- 分數 650-750 → 標準審核
- 分數 < 650 → 人工核貸或拒絕
- 債務收入比：
- 額外決策點，評估財務承擔能力
4. 平行處理
- 信用檢查與收入驗證可同時進行
- 將整體處理時間從數天縮短至數小時
5. 中間計時器事件
- 「等待客戶回覆」（3 天超時）
- 若客戶未在時限內提供所需文件，申請將被暫停
6. 人工與自動化任務
- 自動化：信用評分計算、初始資格檢查
- 人工：核貸員審核、大額貸款的最終核准
- Visual Paradigm 可標記任務的執行類型，協助自動化規劃
7. 補償處理
- 若貸款核准但客戶拒絕，流程將觸發：
- 撤銷信用額度保留
- 通知所有相關系統
- 歸檔申請記錄
8. 帶結果的結束事件
- 「貸款核准並撥款」
- 「申請被拒絕」
- 「申請被撤回」
業務價值
對於使用 Visual Paradigm 的零售銀行，此流程可帶來：
- 風險管理：徹底評估避免不良貸款
- 法規合規：完整稽核軌跡與版本歷史
- 客戶體驗：為合格申請人提供快速核准路徑
- 營運效率：Visual Paradigm 的流程挖掘整合功能可識別自動化機會
✨ Visual Paradigm 優勢：自動產生文件——Visual Paradigm 可直接從您的 BPMN 模型匯出流程說明、RACI 矩陣與實施指南。
Visual Paradigm 中的進階 BPMN 模式
1. 例外處理
所有三個 Visual Paradigm 範例都展示了穩健的例外建模：
- 背景調查失敗（入職流程）
- SLA 違約（支援工單）
- 信用評分不足（貸款流程）
Visual Paradigm 最佳實踐：使用「錯誤事件」工具列，將例外流程直接附加至任務，保持主圖表簡潔。
2. 平行與順序處理
- 平行（AND 閘道）：可同時進行的獨立任務
- 順序（無閘道）：必須按順序執行的任務
Visual Paradigm 小技巧：AI 生成器會建議平行處理機會；您可透過單擊接受或調整。
3. 決策複雜度
Visual Paradigm 支援：
- 簡單二元：是／否決策
- 多路徑：基於範圍的路由（信用評分層級）
- 規則基礎：帶有表達式編輯器的複雜業務邏輯
Visual Paradigm 功能：使用內建的決策表編輯器，將業務規則直接附加至閘道。
4. 利害關係人溝通
Visual Paradigm 中的泳道讓職責清晰明確：
- 依部門為泳道設定顏色
- 將角色說明新增為泳道註解
- 匯出特定角色的視圖進行針對性審查
掌握 Visual Paradigm 的 AI 圖表生成
Visual Paradigm 的 AI 生成器運作方式
1. 自然語言輸入
直接在 Visual Paradigm 中以普通英文描述您的流程：
"一家 SaaS 公司的客戶支援工單處理流程。"
2. AI 解讀引擎
Visual Paradigm 的 AI 會：
- 識別關鍵參與者並建議合適的泳道
- 辨識主要活動並將其對應至 BPMN 任務
- 理解決策點並推薦閘道類型
- 自動應用 BPMN 2.0 最佳實踐
3. 即時圖表生成
Visual Paradigm 建立符合標準的 BPMN 2.0 圖表，包含：
- 正確的符號使用與位置
- 有效的順序流與訊息流
- 邏輯性的閘道放置
- 建議的泳道分配
4. 在 Visual Paradigm 中進行人工細化
接著，使用 Visual Paradigm 的專業編輯器：
- 調整符合您組織的細節
- 新增業務規則、資料物件與註解
- 使用表達式建構器微調閘道條件
- 使用簡報模式與利害關係人驗證
Visual Paradigm AI 輔助建模的優勢
速度：原本耗時數小時的工作現在只需數分鐘
- 30-60 秒內產生初始草稿
- 重心從繪圖轉向分析
一致性：Visual Paradigm 強制執行 BPMN 2.0 標準
- 即時驗證正確的符號使用
- 自動強制執行順序流規則
- 根據上下文建議閘道類型
完整性：Visual Paradigm 的 AI 會建議您可能遺漏的元素
- 例外路徑與錯誤事件
- 用於 SLA 的計時器事件
- 用於稽核軌跡的資料物件
易用性：非專家也能在 Visual Paradigm 中建立專業圖表
- 未獲 BPMN 認證的業務分析師
- 描述其流程的主題專家
- 用於工作坊的快速原型設計
Visual Paradigm AI 提示詞最佳實踐
為從 Visual Paradigm 的 AI 圖表生成器獲得最佳結果：
1. 明確說明上下文
❌ "一個貸款流程"
✅ "一家零售銀行針對金額不超過 50,000 美元的個人貸款申請與核准流程"
2. 提及關鍵參與者
❌ "一個入職流程"
✅ "涉及人資、IT、直屬主管與新員工的員工入職流程"
3. 指定決策標準
❌ "一個帶有升級機制的支援流程"
✅ "一個會將未於 24 小時內解決或標記為高優先級的工單升級的支援流程"
4. 註明特殊需求
- 合規需求（SOX、GDPR、HIPAA）
- 整合點（外部系統）
- 服務等級協議（時間限制）
💡 專業技巧：將您優化後的提示詞儲存至 Visual Paradigm 的範本庫，以便在類似流程中重複使用。
從 AI 草稿到生產就緒模型（在 Visual Paradigm 中）
步驟 1：驗證邏輯
- 使用 Visual Paradigm 的流程模擬功能逐步檢查每條路徑
- 使用驗證器檢查是否存在死結或無限迴圈
- 使用規則編輯器驗證所有決策條件
步驟 2：新增細節
- 使用 Visual Paradigm 的資料關聯工具，為每個任務包含資料輸入／輸出
- 使用技術工具列指定系統與應用程式
- 使用自訂屬性新增績效指標
步驟 3：細化標記法
- 一鍵摺疊複雜的子流程
- 使用註解工具為業務規則新增說明
- 使用 Visual Paradigm 的補償事件工具列包含錯誤處理
步驟 4：協作與迭代
- 透過 Visual Paradigm 的雲端工作區分享，供利害關係人審查
- 使用簡報模式進行流程走查
- 利用完整版本歷史根據回饋進行更新
比較三個 Visual Paradigm 範例：我們學到什麼
複雜度光譜
簡單 → 複雜
- 員工入職：線性流程，決策點少
- 主要為順序流程，部分平行任務
- 明確的開始與結束
- 例外情況有限
- 支援工單處理：中等複雜度
- 多個決策點
- 基於計時器的升級機制
- 與外部參與者的訊息交換
- 貸款核准：高複雜度
- 多個開始事件
- 複雜的決策邏輯
- 平行評估
- 法規要求
- 財務風險考量
所有 Visual Paradigm 範例中的共同模式
- 以觸發事件開始：外部事件啟動流程
- 早期驗證：事先檢查資格／條件
- 盡可能平行處理：避免將獨立任務序列化
- 決策閘道：根據業務規則進行路由
- 例外處理：建模異常情況的處理方式
- 明確的結束狀態：定義成功與失敗的結果
Visual Paradigm 中的產業特定考量
人資（入職流程）
- 勞動法規合規：使用 Visual Paradigm 的合規標記功能
- 員工體驗導向：新增客戶旅程註解
- 跨部門協調：利用跨泳道分析
科技（支援流程）
- 速度與 SLA 遵循：使用 Visual Paradigm 的時間表達式設定計時器事件
- 客戶滿意度指標：將 KPI 屬性附加至結束事件
- 知識管理整合：將任務連結至外部文件
金融服務（貸款流程）
- 風險評估：使用 Visual Paradigm 的風險註解工具列
- 法規合規：在專案設定中啟用稽核軌跡
- 稽核軌跡需求：匯出完整變更歷史
- 財務計算：與決策表整合
實務練習：在 Visual Paradigm 中建立您的 BPMN 圖表
情境：線上訂單履行流程
使用您在 Visual Paradigm 所學，嘗試建模此流程：
背景：電子商務公司履行客戶訂單
需求：
- 客戶線上下單
- 系統檢查庫存
- 若有庫存：進入付款流程
- 若無庫存：通知客戶並提供預購選項
- 付款處理（核准／拒絕）
- 若核准：倉庫揀貨與包裝
- 物流業者取件
- 客戶收到訂單
- 若付款被拒：通知客戶更新付款方式
在 Visual Paradigm 中嘗試：
- 開啟 Visual Paradigm 的 AI 圖表生成器
- 輸入您的提示詞（見下方範例）
- 檢視生成的圖表
- 使用 Visual Paradigm 的編輯器新增以下元素：
- 付款超時的計時器事件（15 分鐘）
- 若訂單 48 小時內未出貨則升級
- 損壞商品的退貨流程
Visual Paradigm AI 提示詞範例：
"為電子商務公司建立一個線上訂單履行流程的 BPMN 圖表。包含：客戶下單、庫存檢查（有庫存與無庫存路徑）、付款處理（核准與拒絕結果）、核准訂單的倉庫揀貨與包裝、出貨交接給物流業者，以及客戶收貨。新增 15 分鐘付款超時與 48 小時出貨 SLA 升級機制。"
✨ Visual Paradigm 小技巧：生成後，使用「自動排版」功能即時優化圖表間距與可讀性。
Visual Paradigm 的 BPMN 卓越資源
Visual Paradigm 的 BPMN 2.0 功能
AI 驅動：
- 自然語言轉 BPMN 轉換
- 智慧閘道與事件建議
- 情境感知的泳道推薦
專業建模：
- 完整支援 BPMN 2.0 規格
- 帶吸附網格的拖放式編輯器
- 即時驗證與錯誤檢查
協作功能：
- 用於團隊建模的雲端工作區
- 評論與審查工作流程
- 基於角色的存取控制
分析與執行：
- 用於情境分析的流程模擬
- 匯出至可執行格式（BPEL、Camunda）
- 與 Visual Paradigm 流程挖掘整合
Visual Paradigm 的學習資源
文件說明：
- Visual Paradigm BPMN 2.0 使用者指南：Visual Paradigm 說明文件
- AI 圖表生成教學：AI 功能指南
範本：
- 常見產業的預建 BPMN 範本
- 用於快速流程建模的 AI 提示詞庫
- 合規框架（ISO、SOX、GDPR）
社群與支援：
- Visual Paradigm 社群論壇
- BPMN 最佳實踐線上研討會
- 企業客戶專屬支援
認證路徑：
- Visual Paradigm 認證 BPMN 專業人員計畫
- 含 AI 建模技術的實作工作坊
結論：與 Visual Paradigm 共創流程建模的未來
BPMN 2.0 標準與 Visual Paradigm 的 AI 驅動圖表生成 的結合，代表了組織記錄與改善流程方式的重大轉變：
民主化：業務使用者現在可以在 Visual Paradigm 中建立專業流程模型，無需經過廣泛的 BPMN 標記法訓練。
速度：原本需要數天工作坊與繪圖會議的工作，現在可透過 Visual Paradigm 的 AI 在數分鐘內完成原型設計。
聚焦價值：團隊花更少時間繪製方塊與箭頭，將更多時間投入：
- 在 Visual Paradigm 中進行流程分析與優化
- 使用 Visual Paradigm 的簡報工具進行利害關係人對齊
- 利用 Visual Paradigm 的匯出功能進行實施規劃
- 使用 Visual Paradigm 的分析功能進行績效測量
持續改善：Visual Paradigm 中 AI 生成的圖表作為隨業務演進的活文件，使維護準確的流程文件並具備完整版本控制變得更輕鬆。
關鍵要點
- BPMN 2.0 是業務流程建模的通用語言，而 Visual Paradigm 讓每個人都能輕鬆使用。
- Visual Paradigm 的 AI 圖表生成器加速初始建模，而其專業編輯器確保人類專業知識引導驗證與細化。
- 三個範例展示了跨產業適用的核心模式：驗證、平行處理、決策路由與例外處理——全部可在 Visual Paradigm 中實現。
- 在 Visual Paradigm 中從簡單開始，再增加複雜度：從主要路徑開始，然後使用直觀的工具列層層加入例外、計時器與邊緣情況。
- 流程是活的文件：在 Visual Paradigm 中建模、以其分析功能測量，並透過 AI 輔助迭代持續改善。
透過掌握 BPMN 基礎並善用 Visual Paradigm 的 AI 驅動平台，您可以徹底改變組織記錄、分析與優化業務流程的方式——將流程建模從官僚程序轉變為戰略優勢。
準備好在 Visual Paradigm 中建立您自己的 AI 生成 BPMN 圖表了嗎？從 AI 生成器中的簡單流程描述開始，然後逐步迭代。請記住：最好的流程模型是那個能驅動理解、對齊與改善的模型——而 Visual Paradigm 讓這段旅程更快、更智慧、更具協作性。
🔗 立即開始：前往 Visual Paradigm 的 AI 圖表生成頁面 探索功能、觀看教學影片，並立即開始建模。
